Жидкость-наполнитель для ампул электролитического датчика угла

Жидкость-наполнитель для ампул электролитического датчика угла

Иллюстрации

Показать все

Реферат

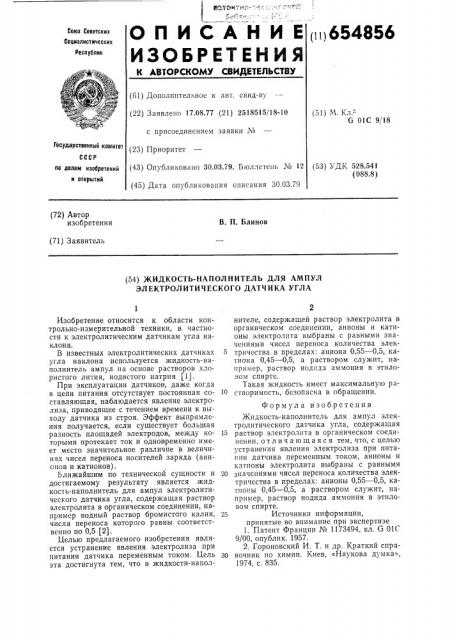

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»! 654856

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 17.08.77 (21) 2518515/18-10 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.03.79. Бюллетень _#_o 12 (45) Дата опубликования описания 30.03.79 (51) М. Кл."G 01С 9/18

Государственный комитет (53) УДК 528.541 (088.8) ло делам изобретений и открытий (72) Автор изобретения

В. П. Блинов (71) Заявитель (54) ЖИДКОСТЬ-НАПОЛНИТЕЛЬ ДЛЯ АМПУЛ

ЭЛЕКТРОЛИТИЧЕСКОГО ДАТЧИКА УГЛА

Изобретение относится к области контрольно-измерительной техники, в частности к электролитическим датчикам угла наклона.

В известных электролитических датчиках 5 угла наклона используется жидкость-наполнитель ампул на основе растворов хлористого лития, иодистого натрия (1).

При эксплуатации датчиков, даже когда в цепи питания отсутствует постоянная со- 10 ставляющая, наблюдается явление электролиза, приводящее с течением времени к выходу датчика из строя. Эффект выпрямления получается, если существует большая разность площадей электродов, между ко- 15 торыми протекает ток и одновременно имеет место значительное различие в величинах чисел переноса носителей заряда (анионов и катионов).

Ближайшим по технической сущности и 20 достигаемому результату является жидкость-наполнитель для ампул электролитического датчика угла, содержащая раствор электролита в органическом соединении, например водный раствор бромистого калия, 25 числа переноса которого равны соответственно по 0,5 (21.

Целью предлагаемого изобретения является устранение явления электролиза при питании датчика переменным током. Цель з0 эта достигнута тем, что в жидкости-наполнителе, содержащей раствор электролита в органическом соединении, анионы и катионы электролита выбраны с равными значениями чисел переноса количества электричества в пределах: аниона 0,55 — 0,5, катиона 0 45 — 0 5, а раствором служит, например, раствор иодида аммония в этиловом спирте.

Такая жидкость имеет максимальную растворимость, безопасна в обращении.

Формула изобретения

Жидкость-наполнитель для ампул электролитического датчика угла, содержащая раствор электролита в органическом соединении, отличающаяся тем, что, с целью устранения явления электролиза при питании датчика переменным током, анионы и катионы электролита выбраны с равными значениями чисел переноса количества электричества в пределах: анионы 0,55 — 0,5, катионы 0,45 — 0,5, а раствором служит, например, раствор иодида аммония в этиловом спирте.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции Ке 1173494, кл. G 01С

9/00, опублик. 1957.

2. Гороновский И. Т. и др. Краткий справочник по химии. Киев, «Наукова думка», 1974, с. 835.
