i i! 654970

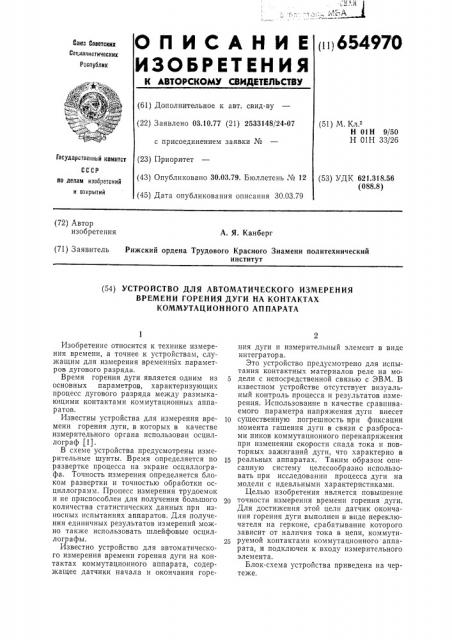

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.10.77 (21) 2533148/24-07 с при соединением заявки ¹ (23) Приоритет (43) Опубликовано 30.03.79. Бюллетень ¹ 12 (45) Дата опубликования описания 30,03.79 (51) М. К..

Н 01Н 9/50

Н 01Н 33/26

Государственный комитет ссср (53) УДК 621 318 56 (088.8) по делам нзоб,зетении и открытий (72) Автор изобретения

А. Я. Канберг (71) Заявитель Рижский ордена Трудового Красного Знамени политехнический институт (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ

ВРЕМЕНИ ГОРЕНИЯ ДУГИ НА КОНТАКТАХ

КОММУТАЦИОННОГО АП ПАРАТА

Изобретение относится к технике измерения времени, а точнее к устройствам, служащим для измерения временных параметров дугового разряды.

Время горения дуги является одним из 5 основных параметров, характеризующих процесс дугового разряда между размыкающими контактами коммутационных аппаратов.

Известны устройства для измерения вре- 10 мени горения дуги, в которых в качестве измерительного органа использован осциллограф (1).

В схеме устройства предусмотрены измерительные шунты. Время определяется по 15 развертке процесса на экране осциллографа. Точность измерения определяется блоком развертки и точностью обработки осциллограмм. Процесс измерения трудоемок и не приспособлен для получения большого количества статистических данных при износных испытаниях аппаратов. Для получения единичных результатов измерений можно также использовать шлейфовые осциллографыы. 25

Известно устройство для автоматического измерения времени горения дуги на контактах коммутационного аппарата, содержащее датчики начала и окончания горения дуги и измерительный элемент в виде интегратора.

Это устройство предусмотрено для испытания контактных материалов реле на модели с непосредственной связью с ЭВМ. В известном устройстве отсутствует визуальный контроль процесса и результатов измерения. Использование в качестве сравниваемого параметра напряжения дуги внесет существенную погрешность при фиксации момента гашения дуги в связи с разбросами пиков коммутационного перенапряжения при изменении скорости спада тока и повторных зажиганий дуги, что характерно в реальных аппаратах. Таким образом описанную систему целесообразно использовать при исследовании процесса дуги на модели с идеальными характеристиками.

Целью изобретения является повышение точности измерения времени горения дуги.

Для достижения этой цели датчик окончания горения дуги выполнен в виде переключателя на герконе, срабатывание которого зависит от наличия тока в цепи, коммутируемой контактами коммутационного аппарата, и подключен к входу измерительного элемента.

Блок-схема устройства приведена на чертеже.

6549?О

Составитель Н. Глеклер

Редактор В. Левитов Техред А. Камышникова Корректоры: Р. Беркович и Е. Хмелева

Заказ 182/9 Изд. № 226 Тираж 922 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Исходное состояние устройства соответствует замкнутому положению исследуемого контакта 1 при наличии в цепи тока. Падение напряжения на контакте 1 близко к нулю, и датчик 2 начала горения дуги находится в исходном состоянии. Электромагнитное поле управления переключателем на герконе 3 при наличии тока более 200 А образуется непосредственно токопроводом, вблизи которого расположен переключатель на герконе. При меньших значениях тока необходимо образовать виток 4 токопровода или использовать для управления переключателем на герконе катушку индуктивности нагрузки. К входу интегратора времени 5 подключаются размыкающие контакты переключателя на герконе.

В исходном состоянии под действием электромагнитного поля тока нагрузки контакты геркона разомкнуты. При размыкании контакта 1 и образовании дуги рост напряжения фиксируется датчиком 2, выдающим на выходе импульс пуска счета времени интегратором времени. Гашение дуги происходит при нулевом значении тока в цепи контакта 1, что фиксируется срабатыванием переключателя на герконе 3, управляющего остановкой счета времени интегратором 5. Контакты переключателя на герконе 3 замыкаются при исчезновении магнитного поля вокруг токопровода. Собственное время срабатывания геркона компенсируется опережением замыкания контактов геркона до исчезновения магнитного поля.

Результат измерения фиксируется на цифровом табло и в памяти интегратора

5 для последующей записи на носителе информации. Сброс результата происходит до начала следующего цикла коммутации.

Применение описываемого устройства для измерения времени горения дуги позволяет

10 повысить точность измерений при испытании реальных коммутационных аппаратов постоянного тока или их моделей, Эффективность предложенного устройства заключается в повышении точности измерений

15 при получении большого количества статистических данных по изменению одного из основных параметров коммутационного процесса-времени горения дуги.

Формула изобретения

Устройство для автоматического измерения времени горения дуги на контактах коммутационного аппарата, содержащее датчик начала горения дуги, датчик окончания горения дуги и измерительный элемент в виде интегратора, о т л и ч а ю щ е ес я тем, что, с целью повышения точности измерения, датчик окончания горения дуги выполнен в виде переключателя на герконе, 30 срабатывание которого зависит от наличия тока в цепи, коммутируемой контактами коммутационного аппарата, и подключен к входу измерительного элемента.
