Реферат

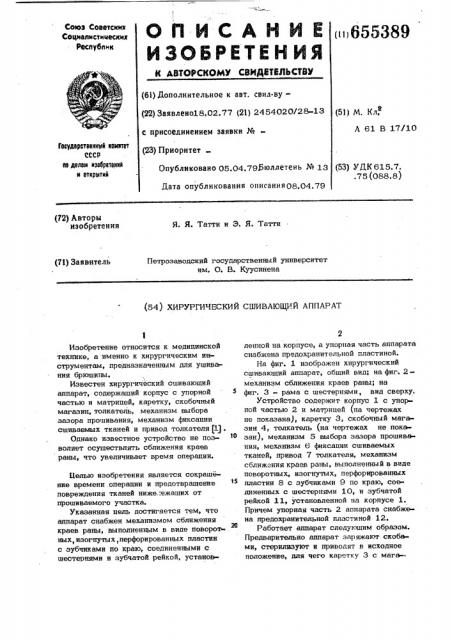

ОЛ ИСАНЙЕ

ИЗОБРЕТЕЙ ЙЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ

Союз Советских

Социалмстимескм

Республик (ii) 655389 (6!) Дополнительное к авт. саид-ву(22) Заявлено18.02.77 (21) 2454020/28-13 с присоединениеы заявки №(23) Приоритет

Опубликовано 05.04.795юллетень № 13

Дата опубликования описания 08.04.79 (51) М. Кл

А 61 В 17/10

Государственный нвмнтет

СССР ав делам нзайретеннй н юткрмтнй (53) УДК 615.7. .75 (088.8) (72) Авторы изобретения

Я. Я. Татти и Э. Я. Татти (7t) Заявитель

Петрозаводский государственный университет им. О. В. Куусинена (54) ХИРУРГИЧЕСКИЙ СШИВАЮЩИЙ АППАРАТ

Изобретение относится к медицинской технике, а именно к хирургическим инструментам, предназначенным для ушивания брюшиты.

Известен хирургический сшивающий аппарат, содержащий корпус с упорной 5 частью и матрицей, каретку, скобочный магазин, толкатель, механизм выбора зазора про ливания, механизм фиксации сшиваемых тканей и привод толкателя P).

Однако известное устройство не поз- 10 воляет осуществлять сближения краев раны, что увеличивает время операции.

Белью изобретения является сокращение времени операции и предотвращение повреждения тканей ниже.:ежащих от прошиваемого участка.

Указанная цель достигается тем, что аппарат снабжен механизмом сближения краев раны, выполненным в виде поворотиых,изогнутых, перфорированных пластин с зубчиками по краю, соединенными с шестернями и зубчатой рейкой, установленной на корпусе, а упорная часть аппарата снабжена предохранительной пластиной.

На фиг. 1 изображен хирургический сшивающий аппарат, общий вид; на фиг. 2механизм сближения краев раны; на фиг. 3 - рама с шестернями, вид сверху.

Устройство содержит корпус 1 с упорной частью 2 и матрицей (на чертежах не показана), каретку 3, скобочный магазин 4, толкатель (на чертежах не показан), механизм 5 выбора зазора прошивания, механизм 6 фиксации сшиваемых тканей, привод 7 толкателя, механизм сближения краев раны, выполненный в виде поворотных, изогнутых, перфорированных пластин 8 с зубчиками 9 по краю, соединенных с шестернями 10, и зубчатой рейкой 11, установленной на корпусе 1.

Причем упорная часть 2 аппарата снабжена предохранительной пластиной 12.

Работает аппарат следующим образом.

Предварительно аппарат заряжают скобами, стерилизуют и приводят в исходное положение, для чего каретку 3 с маге655389 зипом 4 поднимают вращением механизма 6, пластины 8 разв дят вращением штурвала 13, а раму 14 вращением меха» низма 5 устанавливают в крайнее верхнее положение. Затем устанавливают аппарат в просвете раны. Упорную часть 2 аппарата с предохранительной пластиной

12 подводят под края сшиваемых тканей и spauteaaeM механизма 5 опускают раму 14, а вращением штурвала 13 опускают пластины 8. Зубчики 9 пластины 8 погружаются в ткани. Механизмом 5 выбора зазора регулируют расстояние между рамой 14 и предохранительной пластиной 12, вращением штурвала 13 сближают края тканей до соприкосновения или укладывают их один над другим. Вращением механизма 6 фиксации опускают каретку с магазином и сдавливают края сшиваемых тканей. Нажатием на ручки 15 и привод 7 толкателя про шивают тканиа

Вращением штурвала 13 разводят пластины 8, вращением механизма 6 поднимают каретку и вращением механизма

5 поднимают раму 14 и извлекают аппарат. Таким образом, поэтапно сшивают операционную рану, а оставшийся несшитым последний участок ушивают вручную.

Эффект от применения предлагаемого аппарата заключается в повышении производительности труда хирурга, в сокращении времени операции в 2-3 раза.

5 .Формула изобретения

l .. Хирургический сшивающий аппарат, содержащий корпус с упорной частью и матрипей, каретку, скобочный магазин, N толкатель, механизм выбора зазора про шивания, механизм фиксации сшиваемых тканей и привод толкателя, о т л и ч а к шийся тем, что, с целью сокращения времени qaepaaaa, аппарат снабжен механизмом сближения краев раны, выпол- ненным в виде поворотных, изогнутых,-. " перфорированных пластин с зубчиками по краю, соединенными с шестернями и зубчатой рейкой, установленной на корпусе.

2. Аппарат по п. 1, о т л и ч а юm и и с я тем, что, с пелью предотвраmeasa повреждения тканей нижележащих от прошиваемого участка, упорная часть аппарата снабжена предохранительной пластиной.

Ф

Источники информации, принынке во внимание при экспертизе

1. Авторское свидетельство СССР

% 187218, кл. А 61 В 17/10, 1958, 655389
