Реферат

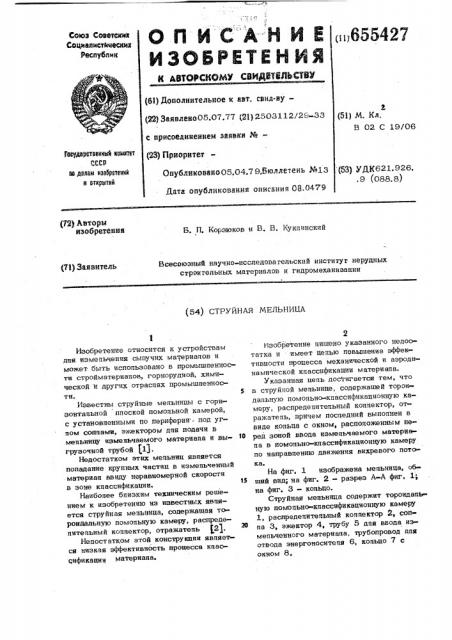

ОП ИСАНИЕ

ИЗОЬРЕТЕЙ ЙЯ

Союз Советник

С©@мап м@тйнв@ииа

Республик (ц655427 (61) Дополнительное к авт. саид-ву(22) Заявлеио05.07.77 pl) 2503112/29-33 и (Бц и. кл.

В 02 С 19/06 с прнсоединеииен заявки №йефРретееееей ееметет

СССР ее делам езееретееее и етерепей (23) Приоритет

Оаубликоваио 05.04.7 9.бюллетень №13

Дата опубликования опис-нии ОЗЯ4T9 (53) УДК621-926, . 9 (088. 8) Б. П. Корзюков и В. В. 1<уклинский

Всесоюзный научно-исследовательский институт нерудных строительных материалов и гидромеханизации (54) СТРУЙНАЯ МЕЛЬНИКА

Изобретение относится к устройствам для измельчения сыпучих материалов и может быть использовано в промышленности стройматериалов, горнорудной, химической и других отраслях промышленности. 5

Известны струйные мельницы с горизонтальной плоской помольной камерой, с установленными по периферии ° под углом соплами, эжектором для подачи в мельницу измельчаемого материала и вы- 1В грузочной трубой 1).

Недостатком этих мельниц является попадание крупных частиц в измельченный материал ввиду неравномерной скорости в зоне классификации.

Наиболее близким техническим решением к изобретению из известных является струйная мельница, содержашая торондальную помольную камеру, распределительный коллектор, отражатель j2).

Недостатком этой конструкции являет ся низкая эффективность процесса классификации материала.

Изобретение лишено указанного недоотатка и имеет целью повьпление эффективности процесса механической и аэродинамической классификации материала.

Указанная цель достигается тем, что в струйной мельнице, содержашей торои дальную помольно-классификационную камеру, распределительный коллектор, от ражатель, причем последний выполнен в виде кольца с окном, расположенным пе

peg,зоной ввода измельчаемого материала в помольно-классификационную камеру по направлению движения вихревого потока.

На фиг. 1 изображена мельница, об» ший вид; на фиг. 2 - разрез А-А фиг. 1; на фиг. 3 — кольцо.

Струйная мельница содержит тороидальную помольно-классификационную камеру

1, распределительный коллектор 2, соп ла 3, эжектор 4, трубу 5 для ввода измельченного материала, трубопровод для отвода энергоносителя 6, кольцо 7 с окном 8.

65542 /

Мепьница работает следующим образом, Аэросмесь, содержащая измельчаемый материап, поступая в помольно-кпассификационную камеру 1, попадает под струи газа, выходящего из распредепитепьного коллектора 2, через соппа 3. Струи энер гоноситепя подхватывают материап. В резупьтате спожного движения по вихревой траектории, периодически прерываемой струями, частицы материапа измельчают ся. Спучайно отброшенные к оси мельницы крупные частицы ударяются в копьцо

7 и подхватываются потоком газа, обтекающим кольцо. В резупьтате у выходного окна 8 -крупные частицы приобретают достаточную скорость и центробежными сипами выносятся на периферию помопьнокпассификационной камеры 1. Мелкие частицы увпекаются газом в окно 8 и затем осаждаются в трубе 5 ипи попадают по трубопроводу 6 в пыи устройство.

Предпоженная мепьница позволяет повысить эффективность процесса механической и аэродинамической классификации материапа.

3 Формупа изобретения

Струйная мепьница, содержащая тороидальную помольно-кпассификационную камеру, распредепитепьный колпектор, Ю отражатепь, о т и и ч а ю ш а я с я тем, что, с целью повышения эффектив-. ности процесса механической и аэродинамической классификации материала, отражатель выпопнен s виде копьца с окИ ном, расположенным перед зоной ввода измепьчаемого материала в помопьнокпассификационцую камеру по направпению движения. вихревого потока.

Источники информации, принятые во @ внимание при экспертизе

1. Акунов В. А. Струйные мепьницы, Машгиз, 1962, с. 36-46.

2. Авторское свидетельство СССР № 110406, кл. В 02 С 19106, 1957

ЦНИИПИ 3 1391/5

Тираж 714 Подписное

Фипнап ППП "Патент, г. Ужгород, уп. Проектная, 4
