Реферат



Союз Советских

Социалистических

Республик

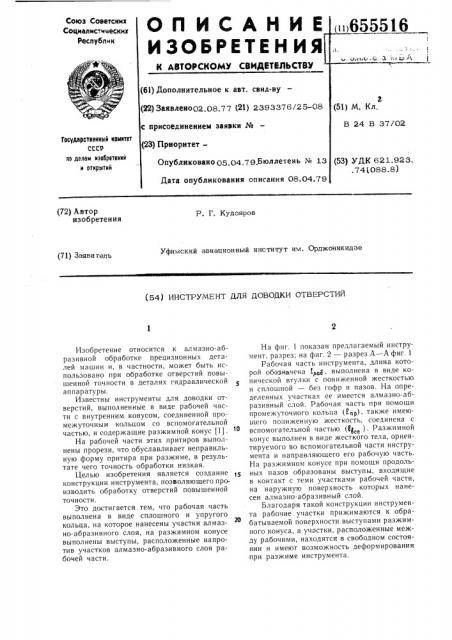

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I (61) Дополнительное к авт. свнд-ву (22) Заявлено02.08.77 (21) 2393376/25-08 с присоединением заявки №

Государстееииый комитет

СССР оо делам иэооретеиий и открытий (23) Приоритет—

Опубликовано 05 04 79 Бюллетень М 1

Дата опубликования описания 08.04.7 (72) Автор изобретения

P. Г. Кудояров

Уфимский авиационный институт им. Орджоникидзе (71) Заяви гель (54) ИНСТРУМЕНТ .ДЛЯ ДОВОДКИ ОТВЕРСТИЙ

Изобретение относится к алмазно-абразивной обработке прецизионных деталей машин и, в частности, может быть использовано при обработке отверстий повышенной точности в деталях гидравлической аппаратуры.

Известны инструменты для доводки отверстий, выполненные в виде рабочей части с внутренним конусом, соединенной промежуточным кольцом со вспомогательной частью, и содержащие разжимной конус (1).

На рабочей части этих притиров выполнены прорези, что обуславливает неправильную форму притира при разжиме, в результате чего точность обработки низкая.

Целью изобретения является создание конструкции инструмента, позволяющего производить обработку отверстий повышенной точности.

Это достигается тем, что рабочая часть выполнена в виде сплошного и упругого кольца, на которое нанесены участки алмазно-абразивного слоя, на разжимном конусе выполнены выступы, расположенные напротив участков алмазно-абразивного слоя рабочей части.

На фиг. 1 показан предлагаемый инструмент, разрез; на фиг. 2 — разрез А — А фиг. 1

Рабочая часть инструмента, длина которой обозначена 1», выполнена в виде конической втулки с пониженной жесткостью и сплошной — без гофр и пазов. На определенных участках ее имеется алмазно-абразивный слой. Рабочая часть при помощи промежуточного кольца (1„р), также имеющего пониженную жесткость, соединена с вспомогательной частью ((«) . Разжимной конус выполнен в виде жесткого тела, ориентируемого во вспомогательной части инструмента и направляющего его рабочую часть.

На разжимном конусе при помощи продольных пазов образованы выступы, входящие в контакт с теми участками рабочей части, на наружную поверхность которых нанесен алмазно-абразивный слой.

Благодаря такой конструкции инструмента рабочие участки прижимаются к обрабатываемой поверхности выступами разжнмного конуса, а участки, расположенные между рабочими, находятся в свободном состоянии и имеют возможность деформирования

-при разжиме инструмента.

А

A.A

Фиг. Я

Составитель Н. Ермакова

Редактор И. Гохфельд Техред О. Луговая Корректор М. Пожо

Заказ 1413/9 Тираж 1011 Под исное

БНИИПИ Государственного комитета CC(. P по делам изобретений и откр ьп нй

I 13035, Москва, Ж-35, Раушская наб., д. 4!5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

При разжиме инструмента рабочие участки 1 удаляются от центра, а участки 2, находящиеся: между ними, спрямляются и располагаются в пазах разжимного конуса.

Простая форма рабочей части, имекнцей вид конической втулки, предопределяет более точное и технологичное изготовление инструмента данной конструкции. С другой стороны, одинаковая толщина участков 2 является условием их одинаковой деформации и точного расположения рабочих участков при разжиме.

Формула изобретения

Инструмент для доводки отверстий, выполненный в виде рабочей части с внутренцим конусом, соединенной промежуточным кольцом со вспомогательно"; и содержащий разжимной конус, отличающийся тем, что, с целью повышения точности обработки, рабочая часть выполнена в виде сплошного упругого кольца, на которое нанесены участки алмазно-абразивного слоя, а на разжимном конусе выполнены выступы, расположенные напротив участков алмазно-абразивного слоя рабочей части.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 288972, кл. В 24 В 33/02, 1968.
