Прокладчик уточной нити ткацкого станка с волнообразно подвижным зевом

Прокладчик уточной нити ткацкого станка с волнообразно подвижным зевом

Иллюстрации

Показать все

Реферат



/ («>655753

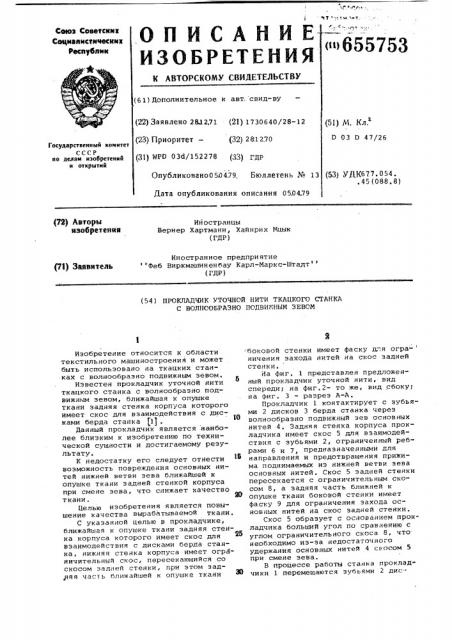

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С4юз CosefcNNx

Сфциэикстнческих

Реснублмк (61) Дополнительное к авт. свид-ву (22) ЗаЯвлено 28J.271 (21) 1730640/28-12 (23) Приоритет — (32) 28:1270 (31) WPD 036/152278 (33) ГДР (51) М. Кл.

D 03 D 47/26

Государственный комитет

СССР ио деяам изобретений и открытий

Опубликовано050479. Бюллетень № 13

Дата опубликования описания 0504.79 (53) УДК677.054. .45(088.8) {72) Авторы нзобретенип

Иностранцы

Вернер Хартманн, Хайнрих Мцык (ГДР) Иностранное предприятие Феб Виркмашиненбау Карл-Маркс-Штадт (ГДР) {71) Заявитель (54) ПРОКЛАДЧИК УТОЧНОЙ НИТИ ТКАЦКОГО СТАНКА

С ВОЛНООБРАЗНО ПОДВИЖНЫМ ЗЕВОМ

Изобретение относится к области текстильного машиностроения и может быть использовано на ткацких станках с волнообразно подвижным зевом.

Известен прокладчик уточной нити ткацкого станка с волнообразно подвижным зевом, ближайшая к опушке ткани задняя стенка корпуса которого имеет скос для взаимодействия с дисками берда станка (1) .

Данный прокладчик является наиболее близким к изобретению по технической сущности и достигаемому результату.

К недостатку его следует отнести 15 воэможность повреждения основных нитей нижней ветви зева ближайшей к опушке ткани задней стенкой корпуса при смене зева, что снижает качество ткани.

Целью изобретения является повышение качества вырабатываемой ткани.

С указанной целью в прокладчике, ближайшая к опушке ткани задняя стенка корпуса которого имеет скос для взаимодействия с дисками берда станка, нижняя стенка корпуса имеет огрАничительный скос, пересекающийся со скосом залней стенки, при этом зад,няя часть ближайшей к опушке ткани боковой стенки имеет фаску для огра- ничения захода нитей на скос задней стенки.

На фиг. 1 представлен предложенный прокладчик уточной нити, вид спереди; на фиг.2- то же, вид сбоку; на фиг. 3 — разрез А-А.

Прокладчик 1 контактирует с зубьями 2 дисков 3 берда станка через волнообразно подвижный зев основных нитей 4. Задняя стенка корпуса прокладчика имеет скос 5 для взаимодействия с зубьями 2, ограниченный ребрами 6 и 7, предназначенными для направления и предотвращения прижима поднимаемых из нижней ветви зева основных нитей. Скос 5 задней стенки пересекается с ограничительным скосом 8, а задняя часть ближней к опушке ткани боковой стенки имеет фаску 9 для ограничения захода основных нитей на скос задней стенки.

Скос 5 образует с основанием прокладчика больший угол по сравнению с углом ограничительного скоса 8, что необходимо из-за недостаточно"o удержания основных нитей 4 скосом 5 при смене зева.

В процессе работы станка прокладчики 1 перемещаются зубьями 2 avc:-655753

Риг. 2

ЦИИИПИ Заказ 1465/22 Тираж 496 Подписное

Филиал ППП Патент, г.ужгород, ул. Проектная, 4 ков 3 берда через волнообразно подвижный зев основных нитей 4. Для надежного удержания проложенной уточной нити происходит быстрая смена зева, иэ-за чего нити прижимаются к задней стенке корпуса прокладчика.

Наличие на ней скосов 5 и 8 обеспечи- 8 вает нужное направление основных нитей, вследствие чего уменьшается их обрывность.

Формула изобретения 10

Прокладчик уточной нити ткацкого станка с волнообразно подвижным зевомуближайшая к опушке ткани задняя стенка корпуса которого имеет скос для взаимодействия с дисками берда станка, о т л и ч а ю щ и йс я тем, что, с целью повышения качества вырабатываемой ткани, нижняя стенка корпуса имеет ограничительный скос, пересекающийся со скосом задней стенки, при этом задняя часть ближней к опушке ткани боковой стенки имеет фаску для ограничения захода основных нитей на скос задней стенки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР кл. D 03 D 47/26, 1966.
