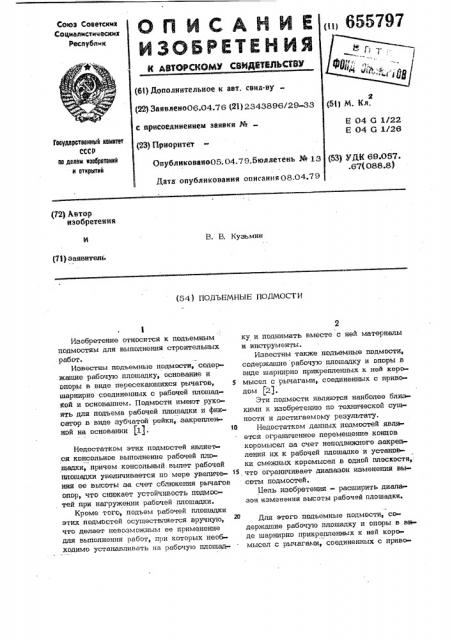

Союз Советских
Социалистических
Республик (,ц 655797 (6l) ДОполнительное к авт. Свил-Ву (22) Заявлено06.04.7 6 (21) 2343896/29-33 с присоедииеииеы заявки № (23) Приорите т
Опубликовано05. 04.79.бюллетень М 13
Дата опубликования описания 08.04.79
E 04 С 1/22
Е 04 G 1/26
Гасудармтвмниьй мвнмтмт
СССР а делан мзабретвимй и мтхрытмм (53) 3 ДК 69.057. .67(088.8) (72) Автор изобретения
B. B. Кузьмин (54) ПОДЪЕМНЪ|Е ПОДМОСТИ ку и поднимать вместе с ней материалы и инструменты.
Известны также подъемные подмости, содеожашие рабочую плошадку и опоры в виде шарнирно прикрепленных к ней коро5 мысел с рычагами, соединенных с приводом (2), Эти подмости являются наиболее близкими к изобретению по технической сушности и достигаемому результату.
10 Недостатком данных подмостей является ограниченное перемешение концов коромысел за счет неподвижного закрепления их к рабочей плошадке и установки смежных коромысел в одной плоскости, 15 что ограничивает диапазон изменения высоты подмостей.
Бель изобретения - расширить диапазон изменения высоты рабочей плошадки.
Недостатком этих подмостей являет ся консольное выполнение рабочей цлошадки, причем консольный вылет рабочей плошадки увеличивается по мере увеличения ее высоты за счет сближения рычагов опор, что снижает устойчивость подмостей при нагружении рабочей плошадки.
Кроме того, подъем рабочей плошадки этих подмостей осушествляется вручную, что делает невозмD)KHbIM ее применение для выполнения работ, при которых необхоАНМо устанавливать на рабочую плошад3
Изобретение относится к подъемным подмостям для выполнении строительных работ.
Известны подъемные подмости, содержащие рабочую плошадку, основание и опоры в виде пересекаюшихся рычагов, шарнирно соединенных с рабочей нлощжкой и основанием. Г1одмости имеют рукоять для подъема рабочей плошадки и фиксатор в виде зубчатой рейки, закреплен ной на основании (1).
Для этого подъемные подмости, содержашие рабочую плошадку н опоры в asде шарнирно прикрепленных к ней коромысел с рычагами, соединенных с приво. 655797 дом, снабжены роликами, установленными на концах коромысел, и направляющими, закрепленными на нижней плоскости рабочей площадки, .в которые установлены ролики верхних концов коромысел, при этом плоскости установки коромысел с рычагами смещены друг относительно друга. Для повышения удобства эксплуатации подмости снабжены шарнирно закрепленной вдоль одного из рычагов консоль 10 ной лестницей с шарнирно прикрепленным к ней ограждением.
На фиг. 1 изображены предложенные подмости; на фиг. 2 - то же, вид с торца, на фиг. 3 — узел Х фиг. 1; на! фиг. 4 - узел И фиг. 1; на фиг. 5 - вид
А фиг. 4; на фиг. 6 - узел Ш фиг. 2; на фиг. 7 - узел 1У фиг. 2; на фиг.
8 - разрез Б-Б фиг. 7; на фиг. 9 — по ложение элементов подмостей при мини- 20 мальной высоте рабочей площадки; на фиг. 10 - то же, при максимальной высоте рабочей площадки; на фиг. 11поднятое положение лестницы при транс гя . Пор.Гном состоянии подмосГей; на фиг.
12 - вид В фиг. 11у на фиг. 13 - схема.трособлочного привода подмостей.
Подмости состоят из рабочей площадки 1 и опор в виде коромысел 2 и рычагов Зг шарнирно соединенных Одним кон цом с коромыслом, а другим - с рабочей площадкой. На концах коромысел смонтированы ролики 4, верхние из которых установлены в направлпощих 5, закреп35 ленных на нижней плоскости рабочей площадки. Плоскости jjcTQHoBKN коромысел с рычагами смещены относительно одна другой так, что перемещение каждого коромысла осуществляется в одной из на4О правляюших 5.
Вдоль одного из наружных рычагов 3 на шарнирах 6 с упорами 7 закреплена консольная лестница 8 с шарнирно прикрепленными к ней стойками 9 ограничения, на которых установлены накидные муфты 10. Поручень 11 ограждения шар- ) нирно соединен со стойками 9 и с консольной ограждающей секцией 12, закреп ленной на рабочей площадке 1, фиксируемой с помощью подкоса 13. Соединение поручни 11 и подкоса 13 с секцией 12 выполнено разъемным с помощью подпружиненных пальцев 14, аналогичный подпружиненный i ïàëeö 15 установлен на рабочей площадке 1 и служит для фиксации лестницы 8 в транспортном положении подм остей.
Привод подмостей выполнен в виде трособлочной системы. Трос 16 огибает блоки 17 и соединен с лебедкой 18 и рычагами 19 ловителей, выполненных в виде подпружиненных тормозных колодок 20, взаимодействующих в случае обрыва тро са с рифлениями 21, образованными на направляющих 5. ,цля натяжения троса служит подпружиненный блок 22 с регулятором натяж ния, Подмости эксплуатируют следующим образом.
На рабочую плошадку 1 устанавливают необходимые материалы, например, для ведения каменной кладки устанавливают тележки с емкостями 23 для строительного раствора и пакеты 24 кирпича на подпружиненных площадках 25, поддерживающих верхний уровень пакетов на постоянной удобной для работы высоте. Для подъема или опускания рабочей площадки
1 включают прямой или обратный ход лебедки 18, в результате чего при перемещении трос 16 передвигает верхние
KoHiLbI коромысел 2 с роликами 4 по направляющим 5, изменяя тем самым угол наклона короМысел. За счет установки коромысел в разных параллельных плоскостях верхние и нижние концы смежных ко-. ромысел имеют возможность перемещаться с перекрытием друг друга и тем самым обеспечивают изменение высоты рабочей площадки на всем возможном диапазоне поворота коромысел. Подъем и спуск с рабочей площадки 1 осуществляют по лест нице 8 независимо от высоты установки подм остей.
Для складывания подмостей в транспортное положение рабочую плошадку 1 опускают до минимальной высоты, отсоединяют от ограждающей секции 12 подкос
13 и поручень 11, поднимают накидные муфты 10 на стойках 9 ограждения, после чего поворачивают секцию 12 в плоскость боковой поверхности рабочей площадки 1, а стойки 9 с поручнями 11в плоскость лестницы 8, после чего лесч ницу поворачивают к рабочей площадке 1 и фиксируют в таком положении с помс щью подпружиненного пальца 15.
Ф ормула изобретения
1. Подъемные подмости, содержащие рабочую площадку и опоры в виде шарнирно прикрепленных к ней коромысел с
655797 рычагами, соединенных с приводом, о т— л и ч а ю ш и е с я тем, что, с целью расширения диапазона изменения высоты рабочей плошадки, подмости снабжены роликами, установленными на концах коромы-у сел, и направляюшими, закрепленными на нижней плоскости рабочей плошадки, в которые установлены ролики верхних концов коромысел, при этом плоскости установки коромысел с рычагами смеше- 16 ны относительно одна другой.
2. Подъемные подмости по п.1, о тл и ч а ю ш и е с я тем, что, с-целью повышения удобства эксплуатации, они снабжены шарнирно закрепленной вдоль одного из рычагов Консольной лестницей с шарнирно прикрепленным к ней ограя дением.
Источники информации, принятые во внимание при экспертизе
1. Патент США И. 2730849, кл. 182-132, 1956.
2. Авторское свидетельство СССР
iÀ 346464» кл. Е 04 6 1/22е 1 970.
