Союз Советских

Социалистических

Республик

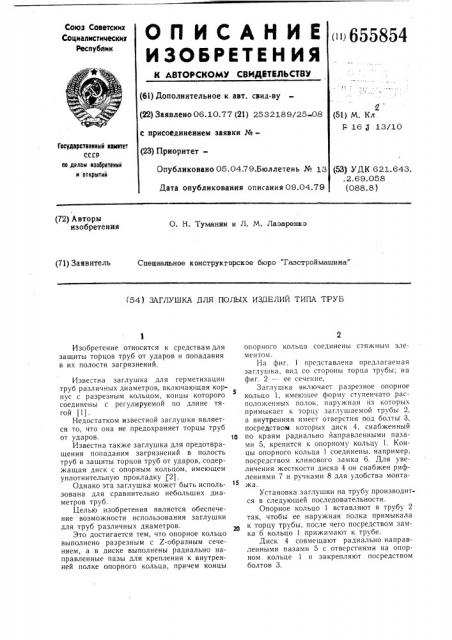

О П И С А Н И Е ()655854

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 06.10.77 (21) 2532189/25-08 с присоединением заявки №(23) ПриоритетОпубликовано 05.0479.Бюллетень № 13

Дата опубликования описания 09.04.79

Я (51) М. Кл.

1.= 16 g 13/10

Государственный комитет ссср оо делам нзооретеннй н отнрытнй (53) УДК 621.643. .2.69.058 (088.8 } (72) Авторы изобретения

О. Н. Туманян и Л. М. Лазаренко (71) Заявитель

Специальное конструкторское бюро "Газстроймашина"

154} ЗАГЛУШКА ДЛЯ ПОЛЫХ ИЗДЕЛИЙ ТИПА ТРУБ

Изобретение относится к средствам для защиты торцов труб от ударов и попадания в их полости загрязнений.

Известна заглушка для герметизации труб различных диаметров, включающая корпус с разрезным кольцом, концы которого

5 соединены с регулируемой по длине тягой (1) .

Недостатком известной заглушки является то, что она не предохраняет торцы труб от ударов. 10

Известна также заглушка для предотвращения попадания загрязнений в полость труб и защиты торцов труб от ударов, содержащая диск с опорным кольцом, имеющем уплотнительную прокладку (2).

Однако эта заглушка может быть использована для сравнительно небольших диаметров труб.

Целью изобретения является обеспечение возможности использования заглушки для труб различных диаметров.

Это достигается тем, что опорное кольцо выполнено разрезным с Z-образным сечением, а в диске выполнены радиально направленные пазы для крепления к внутренней полке опорного кольца, причем концы опорного кольца соединены стяжным элементом.

На фиг. 1 представлена предлагаемая заглушка, вид со стороны торца трубы; на фиг. 2 — ее сечение, Заглушка включает разрезное опорное кольцо 1, имеющее форму ступенчато расположенных полок, наружная из которых примыкает к торцу заглушаемой трубы 2, а внутренняя имеет отверстия под болтьг 3, посредством которых диск 4, снабженный по краям радиально направленными пазами 5, крепится к опорному кольцу 1. Концы опорного кольца 1 соединены, например, посредством клинового замка 6. Для увеличения жесткости диска 4 он снабжен рифлениями 7 и ручками 8 для удобства монтажа.

Установка заглушки на трубу производится в следующей последовательности.

Опорное кольцо 1 вставляют в трубу 2 так, чтобы ее наружная полка примыкала к торцу трубы, после чего посредством замка 6 кольцо 1 прижимают к трубе.

Диск 4 совмещают радиально направленными пазами 5 с отверстиями на опорном кольце 1 и закрепляют посредством болтов 3.

655854

Формула изобрете1 ия

Риг 1

Фиг 2

Составитель И. Газарян

Техред О. Луговая Корректор С. Шекмар

Тираж 1138 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

I I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Гохфельд

Заказ 1481/28

Заглушка для полых изделий типа труб, состоящая из опорного кольца и примыкающего к нему диска, отличающаяся тем, что, с целью обеспечения возможности использования для труб различных диаметров, опорное кольцо выполнено разрезным с Zобразным сечением, а в диске выполнены радиально направленные пазы для крепле4 ния к внутренней полке опорного кольца, причем концы опорного кольца соединены стяжным элементом.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 338805, кл. F 16 3 13/10, 1970.

2. Патент США № 2013254, 10 кл. 138 — 96, 1960.
