1 (лЮ Ю@ с (I

Союз Советских

Социалистических

Республик

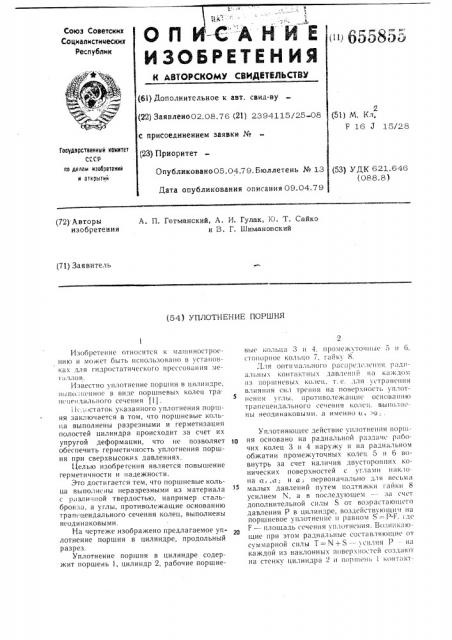

ОП -САН ИЕ

ИЗОБРЕТЕН ИЯ (") ОСЬКА т (61) Дополнительное к авт. свид-ву

{22) Заявлено02.08.76 (21) 2394115/25-08 с присоединением заявки № (23) Приоритет

Опубликовано05,04.79. Бюллетень № 13

Дата опубликования описания 09.04.79

2 (51) М, Кл.

F 16 1 15/28! осурерственный немнтет ссса по релам нзабретеннй н ОткрытнЙ (53) УДК 621.646 (088.8) (72) A втор ы изобретения

A. П. Гетманский, А. И. Гулак, 10, Т. Сайко и В. Г. Ш иман овский (71) Заявитель (54) УПЛОТНЕНИЕ ПОРШНЯ

Изобретение относится к машиностроени10 и может быть использовано в уста)ковках для гидростатического прессования .;)еГ(1, !ЛОН.

Известно уплотнение поршня в цилиндре, ныш)л! сннос в виде поршневых колец тра;к !!С!дального сечения 11).

;1:; д<)статок указанного уплотнения поршня заключается в том, что поршневые кольН3 выполнены разрезными и герметизация полостей цилиндра происходит за счет их упругой деформации, что не позволяет обеспечить герметичность уплотнения поршня при сверхвысоких давлениях.

Целью изобретения является повышение герметичности и надежности.

Это достигается тем, что поршневые кольца выполнсны неразрезными из материала с различной твердостью, например стальбронза, а углы, противолежащие основанию трап(цеидального сечения колец, выполнены нсоди на ко вы м и.

На чертеже изображено предлагаемое уплотнение поршня в цилиндре, продольный разрез.

Уплотнение поршня в цилиндре содержит поршень 1, цилиндр 2, рабочие поршнеьыс кольца 3 и 4. промежуточные 5 и 6, сгонорное кольцо 7, гайку 8. (ля oHTH IBльного расi11)c:Lc,icíèÿ. 1)1(днальных контактных давлсш!й на каждом

Il3 1101) III Hck)bIx ко;н-. .ц, T. с..kзя мст1)(1нсн!1Я

ВЛИЯНИЯ CÈ;I ТРРIiÈß Н3 ПОВЕРХНОСТЬ УГ)Л015

H0HlIkI мглы. И()отиволежащ!1с Основа никт трапсцеидальног0 се ения коле:!. выполнены неодинаковыми, а именно ц„>u, .

Уплотняющее действие уплотнения порптв ня основано на радиальной раздаче рабочих колец 3 и 4 наружу и на радиальном обжатии промежуточных колец 5 li 6 вовнутрь за счет нал!!чия двусторонних конических поверхностей с углами никло на а,,а и а,; первоначально для весьма малых давлений путем подтяжки гайки 8 усилием Х, а в последующем --- за счст дополнительной силы S от возрастаю(цсго давления Р в цилиндре, воздействующим на поршневое уплотнение и равном S=- P-F. дс

F — площадь се !ения ) ï, IÎTHckIHÿ, В() k1111(1110щие при этом радиальные составлякицнс оТ суммарной силы Т=U!+S — - (сидня P на каждой из наклонных поверх)ц?стсй созд(!!01

HB cTcHKx LIH,. iHHBр3 2 и порп)ень 1

Регулировочную подтяжку уплотнения осуществляют по мере износа рабочих колец

3 и 4 с помощью гайки 8.

Применение предлагаемого уплотнения поршня позволяет повысить герметичность и надежность устройства в целом.

3 ное давление ):=Р, предотвращающее утечку жидкости.

Усилие P слагается из радиальных сил от предварительной затяжки поршневого уплотнения, от воздействия давления жидкости и частично от радиальных сил, возникающих при незначительной осадке рабочих колец 3 и 4.

Формула изобретения

Уплотнение поршня в цилиндре, выполненное в виде поршневых колец трапецеидального сечения, отличающееся тем, что, с целью повышения герметичности и надежности, поршневые кольца выполнены неразрезными из материала с различной твердостью, например сталь-бронза, а углы, противолежащие основанию трепецеидального сечения колец, выполнены неодинаковыми.

Источники информации, принятые во внимание при экспертизе

I. Лвторское свидетельство СССР № 23039, кл. F 16 J 5/28, 1930.
