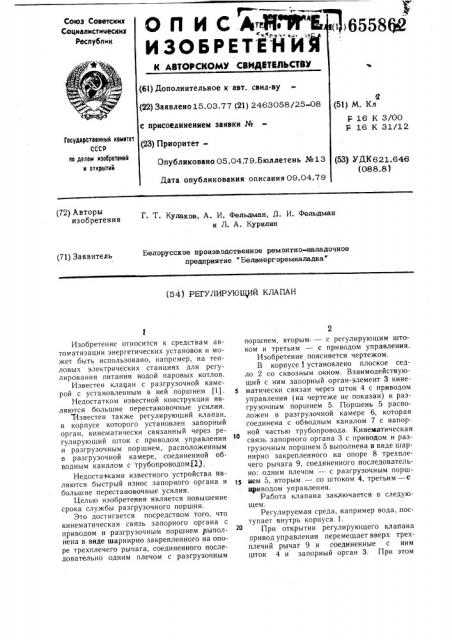

О П И С АЖ%""Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

i1i655850

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6i) Дополнительное к авт. свид-ву (22) Заявлено 15.03.77 (21) 2463058/25-08 с присоединением заявки № (23) ПриоритетОпубликовано 05.04.79.Бюллетень №13

Дата опубликования описания 09.04.79

Я (51) М. Кл

F 16 К 3/00

Р 16 К 31/12

Государстаеииый комитет

СССР по делам изобретений и открытий (53) УДК621.646 (088.8) (72) Авторы изобретения

Кулаков, А. И. Фельдман, Д. И. Фельдман и Л. А. Курилин

Белорусское производственное ремонтно-наладочное предприятие "Белэнергоремналадка" (71) Заявитель (54) 1 Е1 УЛИРУ10@ИЙ KJIAIIAH

Изобретение относится к средствам автоматизации энергетических установок и может быть использовано, например, на тепловых электрических станциях для регулирования питания водой паровых котлов.

Известен клапан с разгрузочной камерой с установленным в ней поршнем (1).

Недостатком известной конструкции являются большие перестановочные усилия.

Известен также регулирующий клапан, в корпусе которого установлен запорный орган, кинематически связанный через регулирующий шток с приводом управления и разгрузочным поршнем, расположенным в разгрузочной камере, соединенной обводным каналом с трубопроводомЩ.

Недоста ками известного устройства являются быстрый износ запорного органа и большие перестановочные усилия.

Целью изобретения является повышение срока службы разгрузочного поршня.

Это достигается посредством того, что кинематическая связь запорного органа с приводом и разгрузочным поршнем выполнена в виде шарнирно закрепленного на опоре трехплечего рычага, соединенного последовательно одним плечом с разгрузочным поршнем, вторым — с регулирующим штоком и третьим — с приводом управления.

Изобретение поясняется чертежом.

В корпусе 1 установлено плоское седло 2 со сквозным окном. Взаимодействующий с ним запорный орган-элемент 3 кине5 матически связан через шток 4 с приводом управления (на чертеже не показан) и разгрузочным поршнем 5. Поршень 5 расположен в разгрузочной камере б, которая соединена с обводным каналом 7 с напорной частью трубопровода. Кинематическая связь запорного органа 3 с приводом и разгрузочным поршнем 5 выполнена в виде шарнирно закрепленного на опоре 8 трехплечего рычага 9, соединенного последовательно: одним плечом — с разгрузочным порш15 нем 5, вторым — со штоком 4, третьим — c приводом управления.

Работа клапана заключается в следующем.

Регулируемая среда, например вода, поступает внутрь корпуса 1.

При открытии регулирующего клапана привод управления перемещает вверх трехплечий рычаг 9 и соединенные с ним шток 4 и запорный орган 3. При этом

655862

Формула изобретения

Редактор И. Гокфельд

Заказ 1481/28

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

I I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Ь фф е - " "

1 ji 4% регулируемая среда проходит через отверстия, образовавшиеся при совмещении окон запорного органа 3 и седла 2.

Регулирование расхода среды осуществляют меняя площадь этих отверстий.

В открытом положении клапана давление среды в напорной полости выталкивает шток 4 с силой, пропорциональной давлению и площади сечения штока 4.

Вместе с тем давление среды в напорной полости через обводной канал 7 передается на разгрузочный поршень 5. Сила разгрузки пропорциональна давлению в напорной магистрали и сечению поршня 5 и направлена вниз.

Результирующая сила, действующая на шток 4 и запорный орган 3, слагается из трех сил: привода управления и двух встречно направленных силы выталкивания и силы разгрузки.

При закрытии клапана привод управления перемещает вниз трехплечий рычаг 9 и соединенные с ним шток 4 и запорный орган 3.

Регулирующий клапан, в корпусе которого установлен запорный орган, кинематически связанный через регулирующий шток с приводом управления и разгрузочным поршнем, расположенным в разгрузочной камере, соединенной обводным каналом с трубопроводом, отличающийся тем, что, с целью повышения срока службы, кине1О матическая связь запорного органа с приводом и разгрузочным поршнем выполнена в виде шарнирно закрепленного на опоре трехплечего рычага, соединенного последовательно одним плечом с разгрузочным поршнем, вторым — с регулирующим штоком и третьим — с приводом управления.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2869584, кл. 137 — 630, 1959.

2. Авторское свидетельство СССР № 393526, кл. F !6 К 31/122, 1973.

Составитель Т. Иванова

Техред О. Луговая Корректор С.Шекмар

Тираж 1138 Подписное
