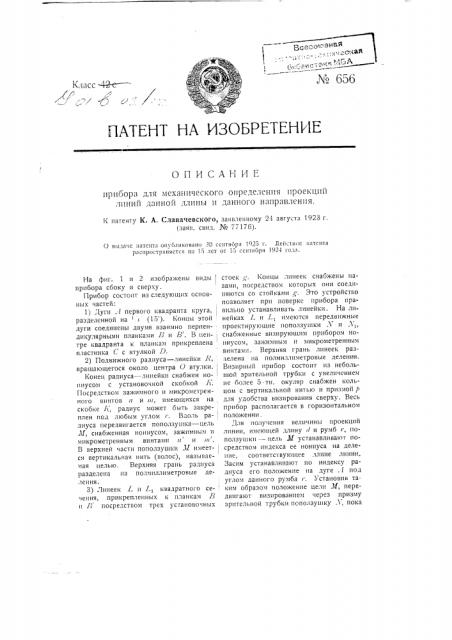

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИCAHИЕ прибор11 д11я механического опреде1е1п1я проекций линий данной длины и данного направления, I(патенту К. А. Спавачевского, заявленному 24 августа 1923 г. (заяв. свил. Ne 77176).

О выда че патента опубликовано 30 сентября 1О25 г. Действ,е патента распроетраияетея на 15 лет от 15 сентября 1924 года.

На фиг. 1 и 2 изображены виды прибора сбоку и сверху.

Прибор состоит из следующих основшях частей:

1 ) Дуги .! первого квадранта круга, разделенной на .i (15 ). Концы этой луги соединены двумя взаимно перпендикулярными планками 1> и Ь". В центре квадранта к планкам прикреплена пластинка С с втулкой 1).

2) Подвижного радиуса — линейки 1, вращающегося около центра О втулки.

Конец ралиуса — линейки снабжен ноннусом с установочной скоокой 11.

Посредством зажимного и микрометренного винтов п и п, имеющихся на скобке 1т, радиус может быть закреплен под любым углом г. Вдоль радиуса передвигается поползушка — цель

)Х, снабженная нониусом, зажимным ц микрометренным винтами и и гл .

В верхней части поползушки Л имеется вертикальная нить (волос), называемая целью. Верхняя грань радиуса разделена на полмиллиметровые деления.

3) Линеек L и I, квадратного сечения, прикрепленных к планкам В и 1> посредством трех установо шых стоек . Концы линеек снабжены пазами, посредством которых они соединяются со стойками . Это устройство позволяет прп поверке прибора правильно устанавливать линейки. На линейках 1 и 1, имеются передвижные нроектирующие поползушки .т и Л „ снабженные визирующнм прибором но( ниусом, зажим ным и ми кром етренным винтами. Верхняя грань линеек разделена на полмиллнметровые деления.

Визирш,н1 прибор состоит из небольшой зрительной трубки с увеличением не более 5 -тн, окуляр снабжен коль1Ioh1 с вертикальной нитью н призмой р для удобства визирования сверху. Весь прибор располагается в горизонтальном положении.

Для получения величины проекций линии, имеющей длину / н румб г, поползушкн — цель Ш устанавливают посредством индекса ее ноннуса на деление, соответствующее длине линии.

Засим устанавливают по индексу радиуса его поло>кение на дуге I под углом данного румба г. Установив таким образом поло>кение цели 1f, передвигают визированием через призму зрительной трубки поползунн у Л, пока нить кольца окуляра не покроет нити, установленной цели Л. Закрепив по- ползушку Л, производят отсчет по ее нониусу и получают величину г.

Аналогично проделывается то же с поползушкой iV, и получают величину, x.

1 пввдMET патента.

Прибор для механического определения проекций линии данной длины и данного направления, отличающийся тем, что он состоит из разделенной на градусные до1и дуги Л, опирающейся íа

1 две взаимно перпендикулярные плаш,и

I> и .I, скрепленные между собою пластинкой С, несущей втулку, ), вокруг центра которои, совпадающего с центром дуги .4, вращается радиальная с делениями линейка g, несу ;ая на конце установочную скобу 1 и снабженная передви>кной по ее длине ползушкой Л с вертикальным волоском, к планкам >ке Л и f> прикреплены на стойках д, о линейки 1 и L>, ñíà|>æåíные делениями и несущие подвижные ползушки Л и Х, с впзирными приспособлениями.
