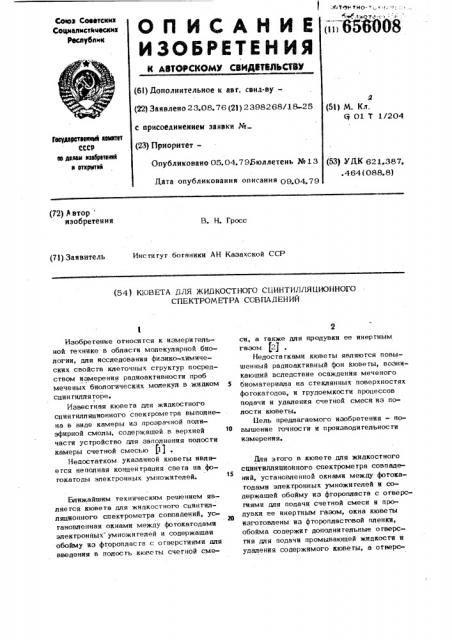

Изобретение относится к измерительной технике в области молекулярной биологии, для исследования физико-.химических свойств клеточных структур посредством измерения радиоактивности проб .меченых биологических молекул в жидком сцингиллягоре.

Известная кювета для жидкостного сцингилляционного спекгромегра выполнена в виде камеры иэ прозрачной полиэфирной смолы, содержашей в верхней части устройство дпя заполнения полости камеры счетной смесью (2) .

Недостатком указанной кюветы является неполная концентрация света на фогокатоды электронных умножителей.

Ближайшим техническим решением является кювета для жидкостного сцинтилляционного спектрометра совпадений, ус26 гановленная окнами между фогокатодами электронных умножителей и содержашая обойму иэ фторопласга с огверсгиями для введения в полость кюветы счетной смеси, а также для продувки ее инертным газом (2)

Недостатками кюветы являются повышенный радиоактивный фон кюветы, возникающий вследствие осаждения меченого биомагериала на стеклянных поверхностях фотокатодов, и трудоемкости процессов подачи и удаления счетной смеси из полости кюветы.

Цель предлагаемого изобретения — повышение точности и производительности измерения.

Пля этого в кювете для жидкостного сцинтилляпионного спектромегра совпадений, установленной окнами между фотокагодами электронных умножителей и содержашей обойму из фгоропласга с отверстиями дпя подачи счетной смеси и продувки ее инертным газом, окна кюветы изготовлены из фторопласгавой пленки, обойма содержит дополнительные огаерстия дпя подачи промывающей жидкости и удаления содержимого кюветы, а отверс656008 тия снабжены трубопроводами с запорными элементами.

С целью эффективного перемешивания и продувки счетной смеси концы трубопроводов подачи счетной смеси и инертного 5 газа в кювету направлены вдоль внутренней поверхности обоймы навстречу друг другу

С целью эффективной промывки кюветы конец трубопровода для подачи промываю- 36 щей жидкости снабжен насадком для разбрызгивания жидкости.

Таким образом выполненная кювета повышает точность измерения путем сохранения нормального уровня ее радиоак- И тивного фона в результате снижения сорб— ции молекул радиоактивного материала на окнах кюветы.

Трубопроводы с запорными устройствами кюветы позволяют повысить произво- 20 дительность измерений путем сокращения времени выполнения подготовительно-заключительных операций: подачи счетной смеси, продувки ее инертным газом, уда ления счетной смеси после измерения, по- 5 дачи и удаления промывающей жидкости, осуществляемых, например, пневматически.

На фиг. 1 изображена в разрезе часть узла детектирования, на фиг. 2 — предлагаемая кювета

Предлагаемая кювета содержит цилиндрическую фторопластовую обойму 1, окна

2, выполненные из фторопластовых пленок, трубопроводы: 3 — для подачи счетной смеси, конец 4 которого направлен по касательной к внутренней поверхности обоймы 1 по часовой стрелке; .5 — для подачи инертного газа, конец 6 которого направлен также по касательной к внутренней поверхности обоймы против часовой стрелки;

7 — для удаления счетной смеси и промывающей жидкости: 8 — для подачи промывающей жидкости с насадком 9 - для разбрызгивания ее по полости кюветы. Трубопроводы снабжены запорными устроиствами

45 (на фиг, 1,2 не показаны). Обойма 1 выполнена с кольцевыми ребрами 10.

1. Кювета для жидкостного сцинтилляционного спектрометра совпадений, содержащая обойму из фтоопласта с отверстиями для подачи счетной смеси и продувки ее инертным газом, î r n и—

Фторопластовые пленки окон 2 скреплены с обоймой 1 посредством двух колец 11, разъемно скрепленных между собой (на фиг. не показано). Симметричный узел детектирования содержит два фотоумножителя 12, с контактными панелями 13, заключенные в цилиндрические стаканы 14 с фланцем 15 и упорами 16. Фланцы 15 разъемно скреплены между собой (крепле ние не показано). Фотоумножители 12 червэ панели 13 поджаты фотокатодами к окнам 2 кюветы 1 с помощью пружин 17.

Такое выполнение кюветы обеспечивает пневмоподачу счетной смеси в полость кюве гы по трубопроводу 3 без пенообразования, благодаря направленности его конца 4 по касательной к внутренней поверхности обоймы 1, вследствие чего происходит направленное завихрение счетной смеси э направлении ее поступления.

Бозникающее в полости кюветы избыточное давление компенсируется усилением пружины 17, что определяет сохранность фторопластовых пленок окон 2.

Продувка счетной смеси производится подачей коротких импульсов инертного газа через конец 6 трубопровода 5 в направлении, противоположном движению счетной смеси внутри кюветы, благодаря чему происходит эффективное насыщение счетной смеси инертным газом и перемешивание ее без вспенивания.

После измерения счетная смесь удаляется из полости кюветы по трубопроводу

7 под давлением сжатого газа, поступающего в кювету по трубопроводу 8.

Промывка кюветы производится подачей коротких импульсов промывочной жидкости через разбрызгивающий насадок 9 трубопровода 8. Остатки промывающей жидкости удаляются из кюветы по трубопроводу 7 под давлением сжатого газа, поступающего в кювету по трубопроводу 8.

После этого цикл операций может быть повторен.

Предлагаемая кювета обеспечиваеr сохранение нормального уровня радиоактивного фона в течение длительного времени ее эксплуатации, что обеспечивает более высокую точность измерения.

Предлагаемая кювета может быть использована в устройствах механизированного, в roM числе автоматизированного выполнения операций измерения радиоактивности при большом числе измерений, что позволит ускорить процесс получения результатов и освободить время исследователей or выполнения механических операций.

Формула изобре гения

656008

Составитель Ю. Алешин

Редактор b. Павлов Техред 3. Фанта Корректор М. Пожо

Заказ 1510/36 Тираж 696 Подписное.

11НИИПИ Государственного комитета СССР по делам изобретений и открытий

13 3035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 ч аюша яс я тем, что, спелые повышения точности и производительности измерения, окна кюветы изготовлены из ф горо прас тово и плен ки, обойм а содержи т дополнительные отверстия для подачи промываюшей жидкости и удаления содержимого кюве гы, причем огверс гия снабжены трубопроводами с запорными устройс гвами.

2.Кюветапоп.l, огличаюш а я с я тем, что, с целью эффективного перемешивания и продувки счетной смеси, концы трубопроводов подачи счетной смеси и инертного газа в кювету направлены вдоль внутренней поверкносги обоймы навстречу друг другу.

3. Кювета по пп. 1,2, о т л и ч а юш а я с я тем, что, с целью эффективной

3 промывки кюветы, конец трубопровода для подачи промывающей жидкости снабжен насадком для разбрызгивания жидкости.

Ис гоч ники информации, принятые во щ внимание при экспертизе

1. Патент франции % 2166928, кл. б 01 К 1/00, 1972.

2. Авторское свидетельство СССР

% 133533, кл. Q 01 Т 1960.
