па г= .; б,ь л ; q,, ОЛ ИСАЙ.е

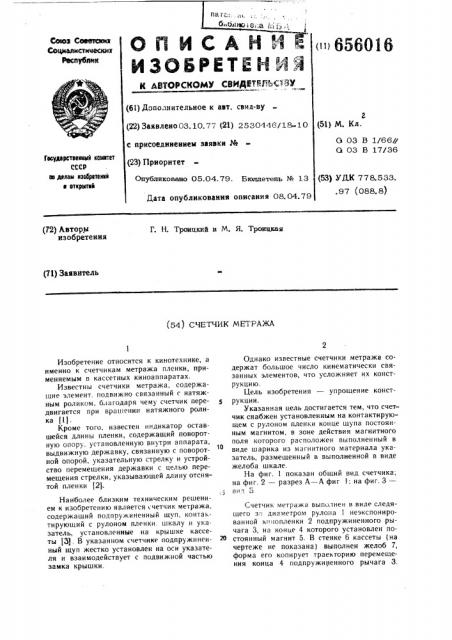

И ЗОБРЕТЕ Н МЯ
IK ASTQPCKQA4y СВИДИТБРЬ": qy (61) Дополнительное к авт. свид-ву (22) Заявлено 03. 10. 77 (21) 2530446/18-10 с присоедииениек заявки № (23) Приоритет
Опубликовано 05.04.79. Бюллетень ¹ 13
Дата опубликования описания 08,04.79 (51) М. Кл
G 03 В 1/66//
G 03 В 17/36
Гщударатаеевй аиетет
СССР аа делам лзааретенее и еткрытей (53) УДК 778 533. . 97 (088. 8) (72) Авторы изобретения
Г. Н. Троицкий и М. Я. Троицкая (71) Заявитель (54) СЧЕТЧИК МЕТРАЖА
Изобретение относится к кинотехнике, а именно к счетчикам метража пленки, применяемым в кассетных киноаппаратах.
Известны счетчики метража, содержагцие элемент. подвижно связанный с натяжным роликом, благодаря чему счетчик передвигается при вра шенин натяжного ролика 11).
Кроме того, известен индикатор оставшейся длины пленки, содержащий поворотную опору, установленную внутри аппарата, выдвижную державку, связанную с поворот10 ной опорой, указательную стрелку и устройство перемещения державки с целью перемещения стрелки, указывающей длину отснятой пленки 12).
Наиболее близким техническим решением к изобретению является счетчик метража, содержащий подпружиненный щуп, KQHTBhтирующий с рулоном пленки. шкалу и указатель, установленные на крышке кассеты Щ. В указанном счетчике подпружинен- 2О ный щуп жестко установлен на оси указателя и взаимодействует с подвижной частью замка крышки.
Однако известные счетчики метража содержат большое число кинематически связанных элементов, что усложняет их конструкцию.
Цель изобретения — упрощение констрр KnHи.
Указанная цель достигается тем, что счетчик снабжен установленным на контактирующем с рулоном пленки конце щупа постоянным магнитом, в зоне действия магнитного поля которого расположен выполненный в виде шарика из магнитного материала указатель, размещенный в выполненной в виде желоба шкале.
На фиг. 1 показан общий вид счетчика; на фиг. 2 — разрез А — А фиг 1: на фиг. 3— вич В
Счетчик метража выполнен в виде следящего з.", диаметром рулона 1 неэкспонированной кинопленки 2 подпружиненного рычага 3, на конце 4 которого установлен постоянный магнит 5. В стенке 6 кассеты (на чертеже не показана) выполнен желоб 7, форма его копирует траекторию перемещения конца 4 подпружиненного рычага 3.
656016
Формула изобретения
Л-A б
Риг. f
Составитель С. Коврина
Редактор С. Головенко Техред О. Луговая Корректор С. Патрушева
Заказ !515/37 Тираж 547 Подписное
КНИИПИ Государственного комитета СССР по делам изобретений н открытий
l l 3035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП еПатент>, г. Ужгород, ул. Проектная, 4
Сечение желоба выполнено с учетом «вободного перекатывания по нему шарика 8 из магнитного материала, например из стали.
Желоб снаружи закрыт стеклом .9, на внутренней стороне которого нанесены деления шкалы 10. Шарик 8 выполняет роль указателя неэкспонированной кинопленки 2, заряженной в кассету.
Счетчик метража работает следующим образом.
Рулон 1 кинопленки 2 устанавливают в кассету. Подпружиненный рычаг 3 приводится в контакт с рулоном 1. При этом конец 4 рычага 3 с закрепленным на нем постоянным магнитом 5 следит за изменением диаметра рулона 1. По мере изменения диаметра рулона l шарик-указатель 8 будет менять свое положение в желобе 7 относительно шкалы 10 под действием постоянного магнита 5. Положение шарика-указателя определяет количество эксионированной или неэкспонированной кинопленки 2.
Описанное изобретение позволяет упростить конструкцию счетчика метража.
Счетчик метража, предназначенный для установки в кассете, например, киноаппарата, содержащий подпружиненный щуп, контактирующий с рулоном пленки, шкалу и указатель, расположенные на крышке кассеты, отличающийся тем, что, с целью упрощения конструкции, он снабжен установленным на контактирующем с рулоном пленки конце щупа постоянным магнитом, в зоне действия магнитного поля которого расположен выполненный в виде шарика из магнитного материала указатель, размещенный в выполненной в виде желоба шкале.
Источники информации, принятые во внимание при экспертизе
1. Патент США № 3152332, кл. 352 — 172, 1964.
2. Патент Франции № 2074236, кл. ООЗ В 100, !970.
3. Авторское свидетельство СССР № 493751, кл. G 03 В 1/66, 1974.
