Ф « Е ° а ziti

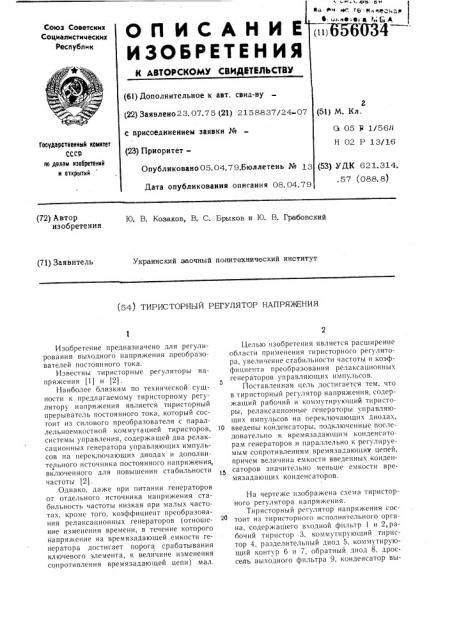

Оп И САНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л п1 656034

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву

2 (22) Заявлено23.07.75 (21) 2158837/24 07 (51) M. Кл с присоединением заявки №

G 05 Р 1/56й

Н 02 P 13/16

Государстееиный кометет

СССР

w делам изобретений и открытый (23) ПриоритетОпубликовано 05.04.79.Бюллетень № 13

Дата опубликования описания 08.04.79 (53) УДК 621.314. . 57 (088. 8) (72) Автор изобретения

Ю. В. Козаков, В. С. Брыков и Ю. В. Грабовский (71) Заявитель

Украинский заочный политехнический институт (54) ТИРИСТОРНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ

Изобретение предназначено для регулирования выходного напряжения преобразователей постоянного тока.

Известны тиристорные регуляторы напряжения (1) и (2).

Наиболее близким по технической сущности к предлагаемому. тиристорному регулятору напряжения является тиристорный прерыватель постоянного тока, который состоит из силового преобразователя с параллельноемкостной коммутацией тиристоров, системы управления, содержащей два релаксационных генератора управляющих импульсов на переключающих диодах и дополнительного источника постоянного напряжения, включенного для повышения стабильности частоты (2).

Однако, даже при питании генераторов от отдельного источника напряжения стабильность частоты низкая при малых частотах, кроме того, коэффициент преобразования релаксационных генераторов (отношение изменения времени, в течение которого напряжение на времязадающей емкости генератора достигает порога срабатывания ключевого элемента, к величине изменения сопротивления времязадающей цепи) мал.

Целью изобретения является расширение области применения тиристорного регулятора, увеличение стабильности частоты и коэффициента преобразования релаксационных генераторов управляющих импульсов.

Постав ICHHBA t e. b aocTecacTce TcM, что в тиристорный регулятор напряжения, содержащий рабочий и коммутирующий тиристоры, релаксационные генераторы управляющих импульсов на переключающих диодах, 1О введены конденсаторы, подключенные последовательно к времязадающим конденсаторам генераторов и параллельно к регулируемым сопротивлениям времязадающих цепей, причем величина емкости введенных конденсаторов значительно меньше емкости времязадающих конденсаторов.

На чертеже изображена схема тиристорного регулятора напряжения.

Тиристорный регулятор напряжения состоит из тиристорного исполнительного органа, содержащего входной фильтр 1 и 2,рабочий тиристор 3, коммутирую1ций тиристор 4, разделительный диод 5, коммутирующий контур 6 и 7, обратный диод 8, дроссель выходного фильтра 9, конденсатор вылятора цапряжения позволяет исключить дополнительный источник постоянного напряжения, расширить область применения регулятора напряжения, повысить стабильность частоть1 и значительно увеличить коэффициент преобразования генераторов регулятора без введения дополнительных активных элементов.

Формула изобретения

Тиристорный регулятор напряжения, имеющий рабочий и коммутиру1ощий тиристоры и релаксационные генераторы управляющих импульсов, содержащие переключающие диоды и времязадающие цепи, состоящие из регулируемых элементов и из конденсаторов, отлинаюи4ийсл тем, что, с целью расширения диапазона регулирования и повышения стабильности, в релаксационные генераторы введены дополнительные конденсаторы, каждый из которых подключен параллельно соответствующему регулируемому элементу.

Источники информации, принятые во внимание нри экспертизе

1. Авторское свидетельство СССР № 408607, кл.. Н 02 М 3/!4, 1970.

2. Авторское свидетельство СССР

¹ 411636, д.Н 03 К 17/56, 1971.

656034 ходного фильтра 10, нагрузку 1! и систему управления 12.

Систегма управления состоит из двух релаксационных генераторов 13 и 14.

Генератор, собранный на транзисторе !5, резисторах 16, 17 и 18, времязадающсм конденсаторе 19, дополнительном конденсаторе 20, переключающем диоде 21 и импульсном трансформаторе 22, с определенной частотой подает управляющие импульсы на ра10 бочий тиристор 3. Питание этого генератора осуществляется от параметрического стабилизатора, собранного на резисторе 23 и стабилизаторе 24.

При открытом рабочем тиристоре 3 от параметрического стабилизатора, собран- 15 ного на резисторе 25 и стабилитроне 26,11олучает питание генератор, состоящий из транзистора 27, резистора 28, времязадающего конденсатора 29, дополнительного конденсатора 30, переключающего диода 3! и импульсногоо трансформатора 32. И ми улье ы, вырабатываемые этим геператорогм, управляют коммутирующим тиристором 4, причем. включение тиристора 4 задержано на время, зависящее от управляющего напряжения Чупр. 25

Использование двух последовательно включенных времязадающих конденсаторов в генераторах импульсов тиристорного регуСоставитель Ю. Андреев
