Реферат



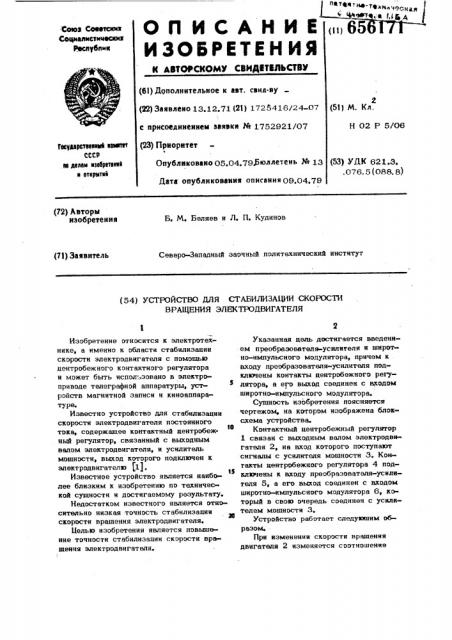

"ат1атHe-те„„., ОПИС Н Е,и, 6555» еотоз CoaeTecNN

СОЦвтаЛНСтнМЕСКНЯ

РЕС55Убпмк изовеетиния

К АВТОРСКОМУ СВИДЮТВЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 13.12.71 (25) 1725416/24-07

2 (53) М. Кл. с присоединением заявки М 1752921/07

Н 02 P 5/06 (23) Приоритет т««ухарств«««ий «Отан«т

СССР

«« лвлам «ввбрвтв««й и ет«рнт««

Опубликовано 05,04,79Яюллетень 3А 13

Дата опубликования опнсания Q9,Q4 79 (5З) УДК 621.3, . 076. 5 (088. 9) (72) Авторн изобретения

Б. M. Беляев и Л. П. Кудинов (73) Заявитель

Северо-Западный заочный политехнический институт (54) УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ СКОРОСТИ

ВРАЩЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ

Изобретение относится к электротехнике, а именно к области стабилизации скорости электродвигателя с помощью центробежного контактного регулятора и может быть использовано в электроприводе телеграфной аппаратуры, устройств магнитной записи и киноаппаратуре.

Известно устройство для стабилизации скорости электродвигателя постоянного тока, содержащее контактный центробеж50 ный регулятор, связанный с выходным валом электродвигателя, и усилитель мощности, выход которого подключен к электродвигателю (1 ).

И

Известное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.

Недостатком известного является относительно низкая точность стабилизации скорости вращения электродвигателя.

Целью изобретения является повышение точности стабилизации скорости вращения электродвигателя.

Указанная цель достигается введением преобразователя-усилителя и широтно-импульсного модулятора, причем к входу преобразователя-усилителя под« ключены контакты центробежного регулятора, а его выход соединен с входом широтно-импульсного модулятора.

Сущность изобретения поясняется чертежом, на котором изображена блоксхема устройства.

Контактный центробежный регулятор

1 связан с выходным валом электродвигателя 2, на вход которого поступают сигналы с усилителя мощности 3. Контакты центробежного регулятора 4 подключены к входу преобразователя-усилителя 5, а его выход соединен с входом широтно-импульсного модулятора 6, который в свою очередь соединен с усилителем мощности 3.

Устройство работает следующим образом.

При изменении скорости вращения двигателя 2 изменяется соотношение

656171

Формула изобретения

Г

Составитель Е. Перемыслова

Редактор В. Ьолыпакова Техред Э. Чужик Корректор Д. Мельниченко

Заказ 1543/45

Тираж 856 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ПИП Патент, г. Ужгород, ул. Проектная, 4 времени замкнутого и разомкнутого состояний контактов 4 центробежного регулятора 1. Это изменение преобразуют в напряжение и затем усиливают преобразователем-усилителем 5, выходное напряжение которого управляет широтно-импульсным модулятором 6. Сигнал с выхода широтно-импульсного модулятора, усиленный усилителем мощности 3, воздействует на цепь якоря двигателя.

Изобретение позволяет повысить точность стабилизации скорости вращения электродвигателя в 5 раз.

Устройство для стабилизации скорости вращения электродвигателя постоянного тока, содержащее контактный центробежный регулятор, связанный с выходным валом электродвигателя, и усилитель мошности, выход которого подключен к электродвигателю, отличающееся у тем, что, с целью повышения точности стабилизации скорости вращения двигателя, в него введен преобразовательусилитель и широтно-импульсный модулятор, причем к входу преобразователя1Î усилителя подключены контакты центробежного регулятора, à его выход соединен с входом широтно-импульсного модулятора.

Источники информации, принятые во !

3 внимание при экспертизе

1. Диссертация на соискание степени кандидата технических наук В. М. Беляева.

Разработка и исследование системы стабилизации скорости микроэлектропривода постоянного тока с дискретным регулятором. Ленинград, ЛЕТИ, 1968.
