Реферат

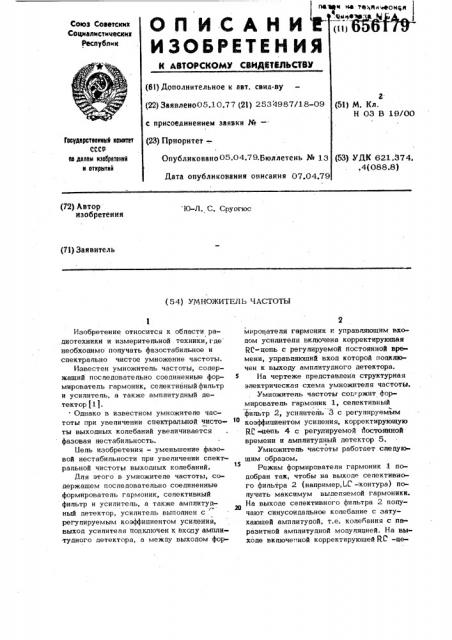

Союз Советскик

Социалистических

Республик (6l) Дополнительное к авт. свна-sy (22) Заявлено05.10.77 (2l) 2534987i1 8-09

z (51) М. Кл.

Н 03 В 19/00 с присоединением заявки №-(23) Приоритет—

Гасударственные комитет

СССР ее делам язееретеиел и аткрытей

Опубликовано 05.04.79.бюллетень № 13

Дата опубликования описания 07.04.79 (53} УДК 621.374. .4(088.8) (72) Автор изобретения Ю-Л. С, Сруогюс (7l) Заявитель (54) VN HO?KHTEË Ь ЧАСТОТЫ

Изобретение относится к области радиотехники и измерительной . техники, где необходимо получать фазостабипьное и спектрально чистое умножение частоты.

Известен умножитепь частоты, содержащий поспедоватеHhHQ соединенные формировате пь гармоник, селективный фи пьтр и усилитель, а также амплитудный детектор (1).

Однако в известном умножитепе частоты при увеличении спектральной чистоты выходных колебаний увеличивается фазовая нестабипьность.

Hemü изобретения — уменьшение фазовой нестабильности при увеличении спектральной чистоты выходных колебаний.

Иля этого в умножитепе частоты, содержашем последовательно соединенные формирователь гармоник, селективный фильтр и усилитель, а также амплитудг ный детектор, усилитель выполнен с регулируемым коэффициентом усиления, выход усилителя подключен к входу ампли.тудного детектора, а между выходом формпроватепя гармоник v управляющим Вхо» дом усилителя включена корректирующая

RC-цепь с регулируемой постоянной времени, уцравпяюший вход которой подключен к выходу амплитудного детектора.

На чертеже представлена структурная электрическая схема умножитепя частоты.

Умножитепь частоты сод ржит формирователь гармоник 1, селективный фильтр 2, усилитель 3 с регулируемым то

О коэффициентом усиления, корректирующую

Я.С-цепь 4 с регулируемой йостоянной времени и амплитудный детектор 5.

Умножитепь частоты работает следующим образом. тз

Режим формирователя гармоник 1 подобран так, чтобы на выходе сепективного фильтра 2 (например,LC -контура) получить максимум выделяемой гармоники.

На выходе селективного фипьтра 2 получают синусоидапьное колебание с затухающей амплитудой, т.е. колебания с паразиткой амплитудной модуляцией. На вьтходе вкпюче™ной корректирующей RC -це6179

Составитель Н. Матвиенко

Редактор Г. Кузьмина ТехредЗ. Фанта Корректор С, Шекмар

Заказ 1 547/46 Тираж 1 059 Подписное

11НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4

/ .й// -

/ /губl. // пи 4 (имер, и егрируюшей или дифференц ющей) ио чают экспоненциапьно изменяющееся (нарастающее или падающее) напряжение, которое регулирует коэффициент усиления усилителя 3 в промежутке времени между импульсами на выходе формирователя гармоник 1 таким образом, что затухание напряжения на выходе селективного фильтра 2 компен сируется возрастающим усилением усилителя 3.

При точной компенсации затухания на выходе усилителя 3 получают синусоидальное колебание с умноженной частотой без паразитной амплитудной модуляции. При недокомпенсации ипи перекомпенсации на выходе амплитудного детектора 5 появляется сигнал ошибки, который воздействует на- постояйную времени корректирующей R5- =цепи 4, изменяя ее к оптимальному значению (например, изменяя сопротивление полевого транзистора, включенного последовательно с интегрирующей или дифференцирующей емкостью).

Предлагаемый умножитепь частоты позволяет значительно повысить фазовую стабильность выходного копебания много— вратного умножитепя,частоты, так как в

I таком умножитепе могут быть использованы низкодобротные сепективные системы.

Формула изобретения

Умножитепь частоты, содержащий последовательно соединенные формирователь Е гармоник, селективный фильтр и усилитель, а также амплитудный детектор, о т и ич а ю ш и и с я тем, что, с цепью уменьшения фазовой нестабильности при увеличении спектральной чистоты выход ных колебаний, усилитель выполнен с регулируемым коэффициентом усиления, выход усилителя подключен к входу амплитудного детектора, а между выходом формирователя гармоник и управляющим входом усилителя вкшочена корректирующая RL цепь с регулируемой постоянной времени, управляющий вход которой подключен к выходу амплитудного детектора.

Источники информации, принятые во внимание при экспертизе

1.Патент США No 3571627, кл. 307-27 1, 197 1.
