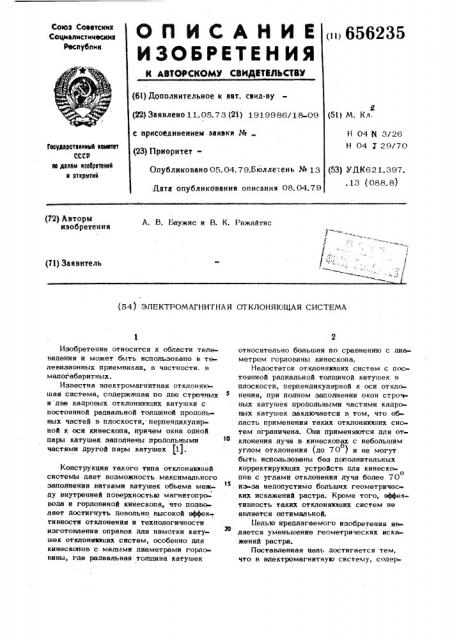

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ к втовскомю свидетельствю (61) Дополнительное к авт. свил.ву (22) Заявлено 11.05.73 (21) 1919986/18 09 с присоединением заявки № (23) ПриоритетОпубликовано 05. 04. 79.Бюллетень № 13

Дата опубликования описания 08.04.79

Союз Советских

Соцмалистичеова

Республик (ii 656235 (51) М. Кл.

Н 04 г1 3/26

Н 04 7 29/70

Гфеударстееинвй нееетет

СССР ае делан нзебретеннй и еткрмтнй (53) У ДК6 2 1. 397. .13 (088.8) (72) Авторы изобретения

A. В. Баужис и В. К. Рвжайтис (71) Заявитель (54) ЭЛЕКТРОМАГНИТНАЯ ОТКЛОНЯ10ЩАЯ СИСТЕМА

Изобретение относится к области телевидения и может быть использовано в телевизионных приемниках, в частности, в малогабаритных.

Известна электромагнитная отклоняющая система, содержащая по две строчных и llae кадровых отклоняющих катушки с постоянной радиальной толщиной продольных частей в плоскости, перпендикулярной к оси кинескопа, причем окна одной пары катушек заполнены продольными частями другой пары катушек 111.

Конструкция такого типа отклоняюией сиотемЬ дает возможность максимального заполнения витками катушек объема между внутренней поверхностью магнятопровода и горловиной кинескопа, что позволяет достигнуть довольно высокой эффективности отклонения и технологичности изготовления оправок для намотки «атушек отклоняющих систем, особенно для кинескопов с малыми диаметрами горловины, где радиальная толщина катушек относительно большая по сравнению с диаметром горловины кинескопа.

Недостаток отклоняющих систем с постоянной pallHBJIbHoA толщиной квтушек в плоскости, перпендикулярной к оси отклонения, при полном заполнении окон стро ных катушек продольными частями кадровых катушек заключается в том, что область применения таких отклоняющих систем ограничена. Они применяются для отклонения луча в кинескопах с небольшим о углом отклонения (до 70 ) и не могут быть использованы без дополнительных корректирующих устройств для кинескоо пов с углами отклонения луча более 70 из-зв недопустимо болЬших геометрических искажений растра. Кроме того, эффективность таких отклоняющих систем не является оптимальной.

Целью предлагаемого изобретения является уменьшение геометрических искажений растра. .Поставленная цель достигается тем, что в электромагнитную систему, содер35 4 кадровых катушек 2 размещены в окнахстрочных катушек 1. Йве строчные и две кадровые катушки смыкаются непосредственно своими продольными торцами.

Между приоконными торцами катушек строк и кадров образован зазор ЬАСтроч» ные катушки 1 занимают значительно меньший угловой сектор, чем кадровые катушки 2.

Экспериментальные данные показали, что оптимальным угловым размером кадровых катушек при углах отклонения луча кинескопа от 70 до 110, обеспечивающим минимальные геометрические искажения растра и минимальную мощность отклонения, является 45 <с к(60, а эффективность отклонения строчных кату« шек увеличивается с уменьшением их уг лового размера d.е причем при угловом о размере менее 15 существенного уменьшения анергии отклонения не наблюдается. жащую две строчных и две кадровых отклоняющих катушки с постоянной радиальной толщйной продольных частей в плоскости, перпендикулярной к оси кинескопа, причем окна одной пары катушек заполнены продольными частями другой пары катушек, строчные и кадровые катушки расположены с зазором Ба между приоконными торцами при атом величина зазора выбрана в пределах 6 < hN < 30, 10 о о а угловые размеры строчных и кадровых катушек находятся в соотношении 0,25С г о с „<0,54, где d-с- угловой размер строчной катушки, < - угловой размер кадровой катушки.

k 1%

Такая отклоняющая система является высокоэффективной для больших углов отклонения луча кинескопа и, компенсируя геометрические искажения растра при оптимальных угловых размерах строчных и кадровых катушек, не требует специальных корректирующих устройств.

На фиг. 1 изображена известная отклоняющая система с катушками постоянной радиальной толщины с полным заполнением

25 окон катушек строк продольными частями катушек кадров, беэ ферритового сердечника, со срезанной частью ttHaHBllpa, при одной снятой кадровой катушке; на фиг.2отклоняющая система без ферритового сердечника со срезанной частью цилиндра; на фиг. 3 » поперечное сечение половин строчной и кадровой катушек в одном квадранте поперечного сечения отклоняющей системы.

На фиг. 3 приняты следующие обозначения: h угловой зазор между строчными и кадровыми катушками; сСк угловой размер кадровой катушкй; .ц(угловой размер строчной катушки; Д радиальная толщина катушек.

Электромагнитная отклоняющая система (см. фиг. 2) состоит иэ пары строчных катушек 1 и пары кадровых отклоняющих катушек 2, расположенных взаим- 4 но перпендикулярно. Продольные части

Формула изобретения

Электромагнитная отклоняющая система, содержащая две строчных и две кадровых отклоняющих катушки с постоянной радиальной толщиной BpolloJIbBbIx частей в плоскости, перпендикулярной к оси кинескопа, причем окна одной пары катушек заполнены продольными частями другой пары катушек, отличающаяся тем, что, с целью уменьшения геометрических искажений растра, строчные и кадровые катушки расположены с зазором дДмежду приоконными торцами, при атом величина зазора выбрана в пределах 6 ( о о (АсС<30, а угловые размеры строчных и кадровых катушек находятся в соотно- шении 0,25((0,54, где сг . - угло» Я

0 К вой размер строчной катушки, - углоК вой размер кадровой катушки, Источники информации, принятые во внимание при акспертизе

1. Авторское свидетельство СССР

¹ 306583,,кл. Н 04 N 3/26, 1969..

Фиг.2 фигЗ
