Реферат

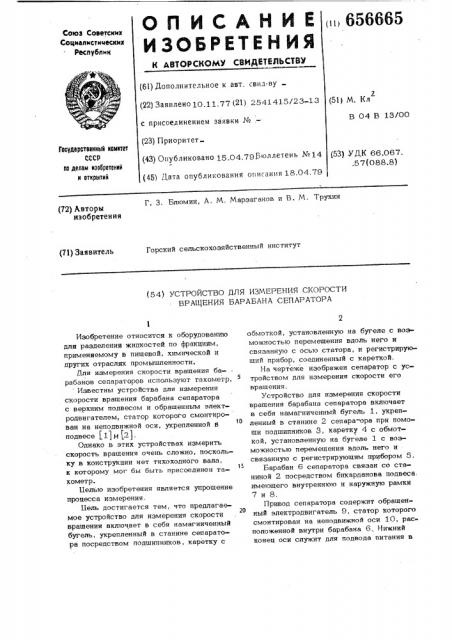

О П И С А Н И Е,656665

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт, свил-ву (22) ЗаЯвлено 10.11.77 (21) 25 1415/23-13 (51} М. Кл

2 с присоединением заявки №,—

В 04 В 13/00 (23) Приоритет (43) Опубликовано 15 04,79)бюллетень %14 (45) g7,àòà опубликования описания 18,04,79

Гооудеротеенный комитет азсср оа делам изобретений и открытий (53) УД,K 66.067. .5 7 (088.8) Г. 3. Блюмин, А. М, Марзаганов и В. М. Трухин (72) Авторы изобретения

Горский сельскохозяйственный институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ

ВРАЩЕНИЯ БАРАБАНА СЕПАРАТОРА

Изобретение относится к оборудованию для разделения жидкостей по фракциям, применяемому в пищевой, химической и других отраслях промышленности.

Для измерения скорости вращения барабанов сепараторов используют тахометр. Известны устройства для измерения скорости вращения барабана сепаратора с верхним подвесом и обращенным электродвигателем, статор которого смонтирован на неподвижной оси, укрепленной в подвесе (ll р 2).

Однако в этих устройствах измерить скорость вращения очень сложно, поскольку в конструкции нет тихоходного вала, к которому мог бы быть присоединен та15 хометр.

Белью изобретения является упрощение процесса измерения.

Бель достигается тем, что предлагаемое устройство для измерения скорости гв вращения включает в себя намагниченный бугель, укрепленный в станине сепаратора посредством подшипников, каретку с обмоткой, установленную на бугеле с возможностью перемещения вдоль него и связанную с осью статора, и регистрирующий прибор, соединенный с кареткой.

На чертеже изображен сепаратор с устройством для измерения скорости его вращения, Устройство для измерения скорости вращения барабана сепаратора включает в себя намагниченный бугель 1, укрепленный в станине 2 сепара-ора при помощи подшипников 3, каретку 4 с обмоткой, установленную на бугеле 1 с возможностью перемещения вдоль него и связанную с регистрирующим прибором 5.

Барабан 6 сепаратора связан со станиной 2 посредством бикарданова подвеса. имеющего внутреннюю и наружную рамки

7 и 8.

Привод сепаратора содержит обращенный электродвигатель 9, статор которого смонтирован на неподвижной оси 10, расположенной внутри барабана 6. Нижний конец оси служит для подвода питания в

656ф65 обмотку электродвигателя 9, а верхний связан с кареткой 4.

Измерение скорости вращения барабана сепаратора осуществляют следующим образом.

Нажимая на рычаг 11, связанный с подвесом, барабан 6.сепаратора выводят из положения равновесия (нажатие может быть выполнено вручную или с помошью, например, электромагнитной системы с пульта)., Барабан 6 начинает прецессировать, причем прецессионное движение постепенно затухает, при этом нижний конец оси

10 привода описывает сходящуюся спираль. Бугель 1 начинает колебаться, а каретка 4 движется возвратно- поступательно по намагниченному бугелю, при этом витки обмотки, имеюшейся на каретке 4, пересекают магнитные силовые линии и в них индуктируется ток, отклоняюший стрелку регистрирующего прибора 5. Вследствие того, что период прецессионных колебаний оси барабана не зависит от угла ее отклонения от вертикали, а зависит от скорости врашения, то по величине тока можно судить о скорости вращения барабана.

Т= 2 JT-—

p,g где Т вЂ” период прецессии, с;

H=3 43 — кинетический момент барабана, кг м /с; — момент инерции барабана, кг- м.

4) — угловая скорость вращения барабана., рад/с;

З р — вес барабана, И;

Р - расстояние центра тяжести ба рабана от точки подвеса, м.

Предложенное устройство позволяет в любой момент времени достаточно

>0 просто определить скорость вращения барабана сепаратора.

Формула изобретения д Устройство для измерения скорости вращения барабана сепаратора с верхним подвесом и обрашенным электродвигателем, статор которого смонтирован на неподвижной оси, укрепленной в подвесе, 3) о т л и ч а ю ш е е с H тем, что, с целью упрощения процесса измерения, оно включает намагниченный бугель, укрепленный в станине сепаратора посредством подшипников, каретку с обмоткой, уста25 новленную на бугеле с возможностью пе ремешения вдоль него и связанную с осью статора, и регистрирующий прибор, соединенный с кареткой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 274528, кл. В 04 B 9/12, 1969.

2. Авторское свидетельство СССР

¹ 486798; кл. В 04 В 9/12, 1973.
