Реферат



МАШИНА ДЛЯ ПРАВКИ ТРУБ, содержащая станину с установленнымина ней направляющими для перемеще- . ния ползунов с закрепленными на них приводными валками, образующими трехвалковый закрытый калибр, а ; также механизмы угловой и радиаль- ' ной настройки каждого валка, отличающаяся тем, что, с . целью облегчения настройки и повышения качества правки, станина выполнена замкнутой, а направляющие расположены в одной плоскости под углом 120 одна относительно другой.(Л05сдО)о» (;о о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН,.SU„„656696 (504 В 21 D 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2432986/25-27 (221 24.12.76 (46) 07.03.86. Бюл. Ф 9 (72) Л.Г.Карасева, В.Я.Левитан, А.М.Маскилейсон, Б.В.Попов и И.С.Ротов (53) 621.774.68(088.8) (Se) Авторское свидетельство СССР

У 267312, кл. В 21 D 3/02, 1966, (54) (57) МАШИНА ДЛЯ ПРАВКИ ТРУБ, содержащая станину с установленными на ней направляющими для перемеще.ния ползунов с закрепленными на них приводили валками, образующими трехвалковый закрытый калибр, а

; также механизмы угловой и радиаль ной настройки каждого валка, о т— л и ч а ю щ а я с я тем, что, с . целью облегчения настройки и повыщения качества правки, станина вьг полнена замкнутой, а направляющие расположены в одной плоскости под yrо лом 120 одна относительно, другой, 656696

Изобретение относится к области обработки металлов давлением, а именно к устройствам для правки.

Известна машина для правки труб, содержащая станину с установленными

1 на ней направляющими для перемещения ползунов с закрепленными на них приводными валками, образующими трехвалковый закрытый калибр, а также механизмы угловой и радиальной настройки каждого валка.

Недостатком известной машины яв— ляется сложность настройки валков при правке труб определенного диаметра, а также низкое качество правки из-за недостаточной жесткости станины, вызывающей нарушение настройки валкового калибра.

Целью изобретения является облегчение настройки и повышение качества правки.

Эта цель достигается за,счет того, что в предлагаемой машине стайина выполнена замкнутой, и направляющие расположены в одной плоскосо ти под углом 120 одна относительно другой.

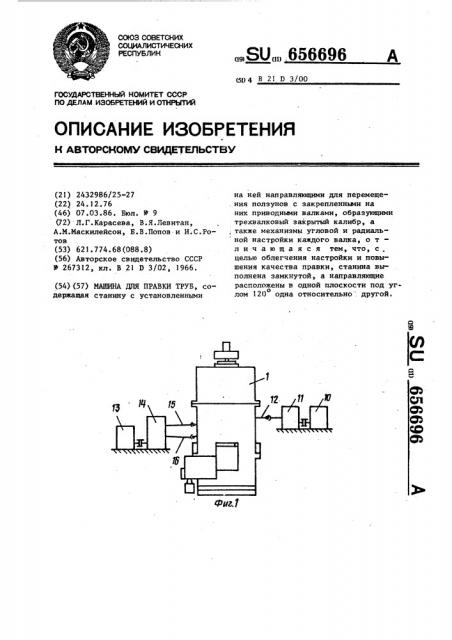

На фиг.1 изображена предлагаемая машина, общий вид; на фиг.2 — то же, поперечное сечение.

Машина для правки труб состоит из жесткой замкнутой станины 1, в расточках которой перемещаются ползуны 2, 3 и 4, несущие рабочие валки 5, 6 и 7. Валки образуют закрытый калибр. Ползун 2 верхнего валка 5 перемещается по aàïðàâëÿþùèì

8 и 9. Ползуны двух других валков перемещаются по аналогичным направляющим. Оси расточек, в которых уста 40 новлены направляющие, лежат в одной плоскости под углом 120 друг к другу и пересекаются в одной точке. Привод верхнего валка 5 состоит иэ двигателя 10, редуктора 11 и универсального шпинделя 12. Привод боковых валков состоит из двигателя

13, комбинированного редуктора 14, шпинделей 15 и 16. Ползуны оснащены механизмами радиальной настройки: ползун 2 — механизмом 17, а пол" зуны 3 и 4 — групповым механизмом

I8, а также механизмами 19 угловой настройки.

Машина работает следующим образом.

Правка труб осуществляется образующими замкнутый калибр рабочими валками 5, 6 и 7, при чем валок 5 приводится во вращение от индивидуального двигателя 10 через редуктор

11 и универсальный шпиндель 12,а вал" ки 6 и 7 приводятся во вращение от группового двигателя 13 через комбинированный редуктор 14 ишпиндели 15 и 16.

С целью создания калибра, необходимого для правки трубы заданного размера, ползуны 2, 3 и 4 вместе с рабочими валками 5, 6 и 7 перемещаются с помощью механизмом 17 и 18 радиальной настройки механизма 19 угловой настройки. Труба подается межу ду валками и, проходя через них, выправляется. Поскольку оси расточек расположены в одной плоскости с одинаковым угловым интервалом, обеспечивается создание максимально точного калибра, а следовательно, повышение точности правки.

При переходе с одного диаметра вы правляемой трубы на другой правильный калибр создается простым перемещением всех трех ползунов 2, 3 и 4 на одинаковое расстояние, что осуществляется механизмами 17 и 18 радиальной настройки. Это сокращает ., время настройки предлагаемой машины.
