Реферат

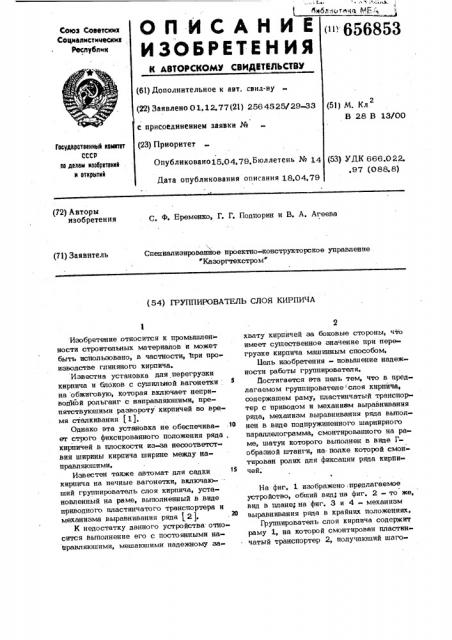

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союэ Советских

Социалист ичеших

Республик

<" 656853

Х АВТОРСКОМУ СВИДЕТВЛЬСТВУ (61) Дополнительное к авт. свил-ву (22} Заявлено 01,12.77(21) 2564525/29-33 (5l) М. Кл.

В 28 В 13/00 с присоединением заявки № (23) Приоритет

Госудврстеенный кеинтет

СССР ее денни нзебретеннй . н еткрьтнй

Опубликовано15,04.79.Бюллетень № 14 (53) УДК 666.022. .97 (088.8) Дата опубликования описания 18.04,79 (72) Авторы изобретения

С, Ф, Еременко, Г. Г. Подпорин и В. A. Агеева

Специализированное проектно-конструкторское управление

"Казоргтехстром (71) Заявитель (54) ГРУППИРОВАТЕЛЬ СЛОЯ КИРПИЧА

Изобретение относится к промышлен-. ности строительных материалов и может быть использовано, в частности, ъри производстве глиняного кирпича.

Известна установка для перегрузки кирпича и блоков с сушильной вагонетки на обжиговую, которая включает неприводной рольганг с направляюшими, препятствуюшими развороту кирпичей во время сталкивания (11, Однако эта установка не обеспечива-:1В ет строго фиксированного положения ряда, кирпичей в плоскости из-за несоответст вия ширины кирпича ширине между направляюшими.

Известен также автомат для садки кирпича на печные вагонетки, включаю- " ший группирователь слоя кирпича, установленный на раме, выполненный в виде приводного пластинчатого транспортера и механизма выравнивания ряда (21, К недостатку данного устройства относится выполнение его с постоянными на» правляюшими, мешаюшими надежному за2 хвату кирпичей за боковые стороны, что имеет сушественное значение при перегрузке кирпича машинным способом.

Цель изобретения « повышение надежности работы группирователя, Йостигается ета цель тем, что в предлагаемом группирователе I слоя кирпича, содержашем раму, пластинчатый транспортер с приводом и механизм выравнивания ряда, механизм выравнивания ряда выполнен в виде подпружиненного шарнирного параллелограмма, смонтированного на ра» ме, шатун которого выполнен в виде Гобразной штанги, на полке которой смонтирован ролик для фиксации ряда кирпичей.

lie фиг. 1 изображено;предлагаемое устройство, обший вид, на фиг. 2 - то же, вид в плане; на фиг. 3 и 4 - механизм выравнивания ряда в крайних положениях, Группирователь слоя кирпича содержит раму 1, на которой смонтирован пластинчатый транспортер 2, получаюший шаговое движение от привода 3 посредством однооборотной муфты 4 включения, Хривошипы 5 механизма 6 выравнивания ряда закреплены шарнирно на раме l.

Так же шарнирно соединены кривошипы В с Г-образной штангой 7 и образуют шарнирный параллелограмм, который удерживается в исходном положении двумя пружинами 8. На полке штанги 7 с ее внутренней стороны установлен ролик 9, предотвращающий сдвиг последних кирпичей при ходе пластинчатого транспортера на шаг.

Работает устройство следующим обра- зом.

Периодически толкателем 10 группа кирпичей заталкивается непосредственно на нластинчатый транспортер 2, жестко закрепленный на раме Х. При заталкивании последней группы кирпичей первые кирпичи воздействуют на ролик 9, заставляя штангу 7 и шарнирно связанные с ней .кривошипы 5 совершать ппоскопарал- лельное движение, таким образом длинная сторона штанги образует выравнивающую линейку, совернакицую параллельное движение и взаимодействуюшую с боковой стороной выравниваемого ряда, при этом пружины 8, удерживающие штангу 7 в исходном положении, растягиваются. В конце хода по команде от конечного выключателя (на чертеже не показан) включается с помощью однооборотной муфгы 4 привод 3, и транспортер 2 производит перемещение ряда кирпича на-шаг В кон це шагового перемешения транспортера 2 освобождается ролик 9 от воздействия кирпичей, и механизм 6 выравнивания под действием пружин 8 возвращается в исходное положение, В дальнейшем описанный выше цикл повторяется.

Ф о р м у л а изобретения

< фуппирователь слоя кирпича, содержащий раму, пластинчатый транспортер с приводом и механизм выравнивания ряда, отличавшийся тем,что, с цепью повышения надежности работы группирователя, механизм выравнивания ряда выполнен в виде подпружиненного шарнирного. параллелограмма, смонтированНого на раме, шатун которого выполнен в виде Г-образной штанги, на полке кото рой смонтирован ролик для фиксации ряд4 кирпичей.

Источники информации, принятые во внимание при экспертизе

1.. Авторское свидетельство СССР № 363594, кл. B 28 В ХЗ/00, 1968.

2. Авторское свидетельство СССР № 129977, кл. B 28 И ШОО, 1960.

656853

Составитель А. Потапова

Редактор И. Марголис Техред Л.Алферова Корректор А. Кравченко

Заказ 1693/17 Тираж 657 Подписное

БНИИПИ ГосударстВенного комитета .СССР по делам изобретений и открытий

3.13035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
