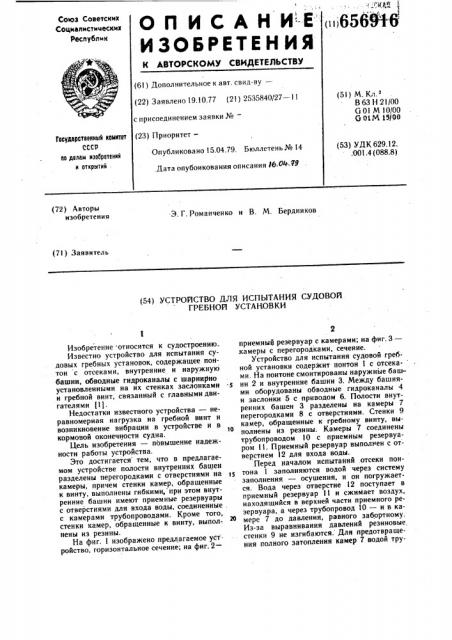

О П И С А Н И-Е ()656М61

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистмческих

Республик (61) Дополнительное к авт. свил-ву— (22) Заявлено 19.! 0.77 (21) 2535840/27 — 1 с присоединением заявки № (23) ПриоритетОпубликовано 15.04.79. Бюллетень № 14 .Дата опубоикования описания !б.04..f9 (5!) М. К., В 63 Н 21/00

Ci OI М 10/00

G oiM Л/оо

Гасударственный иоиитет ссср

ll0 делам изооретений и открытий . (53) УДК 629.12. .001.4 (088.8) (72) Авторы изобретения

Э. Г. Романченко и В. М. Бердников (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ СУДОВОЙ

ГРЕБНОЙ УСТАНОВКИ

Изобретение .относится к судостроению.

Известно устройство для испытания судовых гребных установок, содержащее понтон с отсеками, внутренние и наружную башни, обводные гидроканалы с шарнирно установленными на их стенках заслонками и гребной винт, связанный с главными двигателями (1 j

Недостатки известного устройства — неравномерная нагрузка на гребной винт и возникновение вибрации в устройстве и s кормовой оконечности судна.

Цель изобретения — повышение надежности работы устройства.

Это достигается тем, что в предлагаемом устройстве полости внутренних башен разделены перегородками с отверстиями на камеры, причем стенки камер, обращенные к винту, выполнены гибкими, при этом внутренние башни имеют приемные резервуары с отверстиями для входа воды, соединенные с камерами трубопроводами. Кроме того, стенки камер, обращенные к винту, выпол.-. нены из резины.

На фиг. 1 изображено предлагаемое уст ройство, горизонтальное сечение; на фиг. 2приемны6 резервуар с камерами; на фиг. 3— камеры с перегородками, сечение.

Устройство для испытания судовой гребной установки содержит понтон 1 с отсека- ми. На понтоне смонтированы наружные башни 2 и внутренние башни 3. Между башнями оборудованы обводные гидроканалы 4 и заслонки 5 с приводом 6. Полости внутренних башен 3 разделены на камеры 7 перегородками 8 с отверстиями. Стенки 9 камер, обращенные к гребному винту, выполнены из резины. Камеры 7 соединены трубопроводом 10 с приемным резервуаром 11. Приемный резервуар выполнен с отверстием 12 для входа воды.

Перед началом испытаний отсеки понтона 1 заполняются водой через систему заполнения — осушения, и он погружается. Вода через отверстие 12 поступает в приемный резервуар 11 и сжимает воздух, находящийся в верхней части приемного резервуара, а через трубопровод 10 — и в камере 7 до давления, равного забортному.

Иэ-за выравнивания давлений резиновые, стенки 9 не изгибаются. Для предотвращения полного затопления камер 7 водой тру656916

Формула изобретения

3 бопровол 10, соединяющий камеры 7 с при. емным резервуаром I!,,выходит выше действующей ватерлинии.

После притопления устройства, в него заводится кормовая оконечность судна 13, и Судно раскрепляется с устройством тросами. При работе двигателя поток воды от гребного винта 14 по гидроканалам 4 возвращается к винту 14. Для имитации ходовых режимов и выбора скорости набегания потока воды на винт поток воды в устройстве подтормаживается поворотом заслонки 5 с помощью привода 6.

При прохождении лопасти винта 14 у внутренней башни 3 воздушный пузырь в камерах 7 гасит силы сходящего с края лопасти гребного винта вихревого шнура, деиствующие на стенки башни.

Воздушные полости через .резиновые перегородки воспринимаются колебания rioтока от гребного винта и уменьшают их в 2—

4 раза, т, е. снижают напряжения, действующие на стенки камеры, а тем самым увеличивают надежность работы камеры и защищают ее от попадания в резоиайс.!. Устройство для испытания судовой гребной установки, содержащее понтон с отсеками, внутренние и наружную башни, обводные гидроканалы с шарнирно .установленными на стенках заслонками и гребной винт, связанный с главными двигателями, отличающееся тем, что, с целью повышения надежности работы устройства, полости внут- . ренних башен разделены перегородками с отверстиями на камеры, причем стенки камер, обращенные к винту, выполнены гибкими, при этом внутренние башни имеют приемные резервуары с отверстиями для входа воды, соединенные с камерами трубо. проводами, 43.

2. Устроиство по п. 1, отличающееся тем, что стенки камер, обращенные к винту, выполнены из резины.

Источники информации, принятые во внимание при экспертизе © 1. Заявка № 2195164/11, кл. G Ol М 15/00, 1975, по которой принято решение о выдаче авторского свидетельства.
