Способ очистки рабозащитных и сороудерживающих решеток водозаборных сооружений

Способ очистки рабозащитных и сороудерживающих решеток водозаборных сооружений

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистичесюа

Рвспублик

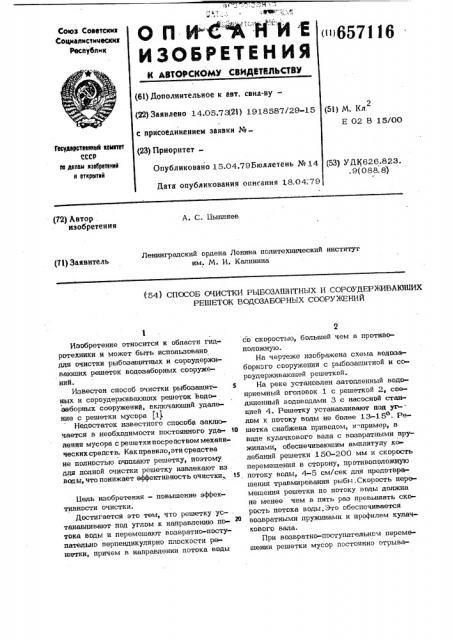

О П И <. Ж-Н И Е

ИЗОБРЕТЕН ИЯ 1657116

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свиа-ву— (22) Заявлено 14.05.7Я21) 1918587/29-15 с присоединением заявки № (23) ПриоритетОпубликовано 15.04.79Бюллетень № 14

Оаы опубликования описания 18.04:79 (5!) М. Кл.

Е 02 В 15/00

Гесударстееннен1 кемнтет

СССР не делам изобретений и еткрытнй (53) Уjlg626 823. . 9(088. 8) (72) Автор . изобретения

А. С. Быпляев

Ленинградский ордена Ленина политехнический институт им. М. И. Калинина (71) Заявитель (54) СПОСОБ ОЧИСТКИ РЫБОЗЛШИТНЫХ И СОРОУДЕРШВАЮШИХ

РЕШЕТОК ВОДОЗАБОРНЫХ СООРУЖЕНИЙ

Изобретение относится к области гидротехники и может быть использовано для очистки рыбозащитных и сороудерживающих решеток водозаборных сооружений.

Известен способ очистки рыбозащит- S ных и сороудерживающих решеток водозаборных сооружений, включающий удаление с решетки мусора (1

Недостаток известного способа заключается в необходимости постоянного уда- 10 пения мусора с решетки посредством механических средств. Как правило,эти средства не полностью очищают решетку, поэтому для полной очистки решетку извлекают из воды, что понижает эффективность очистки 15

Цель изобретения - повышение эффективности очистки.

Достигается это тем, что решетку устанавливают под углом к направлению по- 20 тока воды и перемешают возвратно-поступательно перпендикулярно плоскости решетки, причем в направлении потока воды

2 со скоростью, большей чем в противоположную.

На чертеже изображена схема водозаборного сооружения с рыбозашитной и сороудерживаюшей решеткой.

На реке установлен затопленный водоприемный оголовок 1 с решеткой 2, соединенный водоводами 3 с насосной станпней 4. Решетку устанавливают под ут лом к потоку воды не более 1З-15о. Рещетка снабжена приводом, н"пример, в виде кулачкового вала с возвратными пружинамп, обеспечивающим амплитуду колебаний решетки 150-200 мм и скорость перемещения в сторону, противоположную потоку воды, 4-5 см/сек для предотвращения травмирования рыбы. Скорость перемещения решетки по потоку воды должна не менее чем в пять раз превышать скорость потока воды. Это обеспечивается возвратными пружинами и профилем кулачковаго вала.

При возвратно-поступательном перемещении решетки мусор постоянно отрыва«

657116

Течение

Составитель А. Сергеев

Редактор Н. Аристова Техред С, Мигай Корректор В. Куприянов

Заказ 1756/31 Тираж 776 Подписное

ПНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д. 4/5

Филиал ППП Патент, г, Ужгород, ул. Проектная, 4 ется от решетки, и так как решетку уста навливают под углом к потоку воды, то мусор непрерывно передвигается потоком воды вдоль решетки и выходит за ее пре« делы. 5

Установка решетки под углом к направлению потока воды и перемещение ее возвратно-поступательно перпендикулярно плоскости решетки, причем в направлении потока воды со скоростью, большей tO чем в противоположном, позволяет повысить эффективность очистки решетки.

Формула изобретения

1. Способ очистки рыбозащитных и 1$ сороудерживающих решеток водозаборных сооружений, включающий удаление с решетки мусора, о т л и ч а ю ш и и с я тем, что, с дарью повышения эффективно ти очистки, решетку устанавливают под углом к направлению потока воды и перемещают возвратно-поступательно перпендикулярно плоскости решетки.

2. Способ по пЛ, о т л и ч а ю ш и йс я тем, что решетку перемешают в направлении потока воды со скоростью, большей чем в противоположном.

Источники информации, принятые во внимание при экспертизе

1. Авторское, свидетельство СССР ,№ 483486е кл Е 02 В 8/08 1972
