Реферат

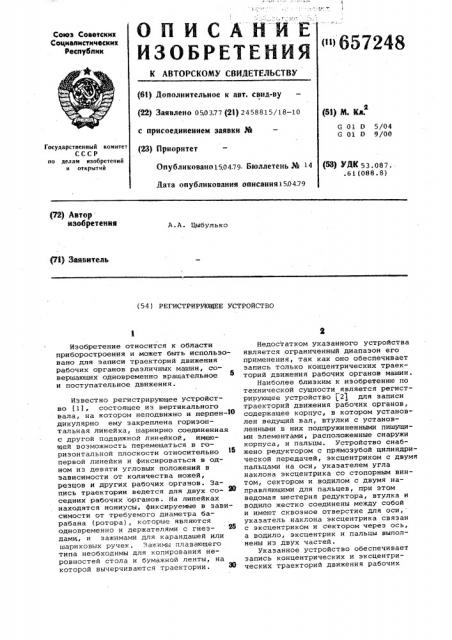

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ н657248

Союз Советских

Социапистииеских

Реснубпик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву (22) Заявлено 050377 (21) 2458815/18-10 с присоединением заявки М (53) М. Кл.

G 01 О 5/04

G 01 D 9/00

Государственный комитет

СССР во делам изобретений и открытий (23) Приоритет (53) УЛ 53.087. .61 (088. 8) Опубликовано1504.79. Бюллетень М 14

Дата опубликования описания150479 (72) Автор изобретении

A.A- Цыбулько (54) РЕГИСТРИРЗЧОЩЕЕ УСТРОЙСТВО

Изобретение относится к области приборостроения и может быть использовано для записи траекторий движения рабочих органов различных машин, совершающих одновременно вращательное и поступательное движения.

Известно регистрирующее устройство (1), состоящее из вертикального вала, на котором неподвижно и перпен-1О дикулярно ему закреплена горизонтальная линейка, шарнирно соединенная с другой подвижной линейкой, имеющей возможность перемещаться в горизонтальной плоскости относительно первой линейки и фиксироваться в одном из девяти угловых положений в зависимости от количества ножей, резцов и других рабочих органов. 3апись траектории ведется для двух со- жО седних рабочих органов. На линейках находятся нониусы, фиксируемые в зависимости от требуемого диаметра барабана (ротора), которые являются одновременно и держателями с гнездами, и зажимами для карандашей или шариковых ручек. Нажимы плавающего типа необходимы для копирования неровностей стола и бумажной ленты, на которой вычерчиваются траектории.

Недостатком указанного устройства является ограниченный диапазон его применения, так как оно обеспечивает запись только концентрических траекторий движения рабочих органов машин.

Наиболее близким к изобретению по технической сущности является регистрирующее устройство (21 для записи траекторий движения рабочих органов, содержащее корпус, в котором установлен ведущий вал, втулки с установленными в них подпружиненными пишущими элементами, расположенные снаружи корпуса, и пальцы. Устройство снабжено редуктором с прямозубой цилиндрической передачей, эксцентриком с двумя пальцами на оси, указателем угла наклона эксцентрика со стопорным винтом, сектором и водилом с двумя направляющими для пальцев, при этом ведомая шестерня редуктора, втулка и водило жестко соединены между собой и имеют сквозное отверстие для оси, указатель наклона эксцентрика связан с эксцентриком и сектором через ось, а водило, эксцентрик и пальцы выполнены из двух частей.

Указанное устройство обеспечивает запись концентрических и эксцентрических траекторий движения рабочих

7248

Формула изобретения органов машин, однако оно имеет узкий диапазон применения, так как не обеспечивает запись траекторий движения рабочих органов ременных, цепных и других аналогичных им механизмов; кроме того, наличие эазорон и люфтов в кинематических парах приводит к снижению точности, записи.

Целью изобретения янляется расширение функциональных возможностей устройства и повышение точности записи.

Это обеспечивается тем, что н предлагаемое устройство введены ременная передача с .регулируемым межцентровым расстоянием,при этом два пальца кв,дратно,о сечения закре„ ены на 5 ремне,а третий — на ведущем валу перпендикулярно его оси, причем вал ведомого шкива ременной передачи подпружинен относительно, ведущего вала с закрепленным на нем ведущим 20 шкивом и подвижно установлен в направляющих пазах, выполненных в корпусе, .а втулки пишущих элементов установлены на пальцах с возможностью перемещения по ним и фиксации,а также25 тем, что ремень выполнен составным из отдельных частей, в каждой из которых по всей длине выполнены сквозные отверстия с одинаковым шагом.

Кинематическая схема предлагаемого30 устройства изображена на чертеже.

Устройство содержит корпус 1, сос-. тоящий иэ двух боковин, соединенных между собой четырьмя шпильками 2. В корпусе 1 выполнены пазы 3 для регулировки межцентрового расстояния

35 клиноременной передачи. Ведущий вал

4 вместе с пишущим элементом 5 установлен в корпусе на втулках 6 и жестко соединен с ведущим шкином 7, который соединен с ведомым шкивом 8 40 ремнем 9, например клиновым, н котором по всей длине через равные промежутки выполнены сквозные отверстия. Ремень состоит иэ нескольких частей, соединенных между собой в 45 бесконечную цепь с помощью специальных накладок или стяжных кожаных шнуров (на чертеже не показаны). Эластичные накладки располагаются с двух противоположных сторон ремня и стя- 50 гиваются болтовыми соединениями (на чертеже не показаны}. Межцентровое расстояние между шкивами регулируется путем удаления или присоединения отдельных частей клинового 55 ремня. Натяжение ветвей ремня выполняется автоматически при помощи цилиндра 10, в котором установлена пружина 11.

Ведомый шкив закреплен на подвижной оси 12,-, которая вместе с подшипниками 13 может перемещаться по паэам корпуса. Ведущий и ведомый шкивы автоматически раздвигаются в стороны цилиндром 10, который шарнирно соединен с ведущим валом при помощи вил- 65

4 ки 14, а шток поршня 15 соединен с ведомым валом 12 вилкой 16. Сверху цилиндра 10 закрыт кожухом 17 со стопорными винтами 18 °

На пальцах квадратного сечения

19, 20, 21 с помощью втулок с квацратными отверстиями закрепляются плавающие пишущие элементы 5, 22 и 23, которые фиксируются в необходимых положениях винтами 24, 25 и 26. К боковинам корпуса крепится натяжной ролик 27, положение которого фиксируется стопорным винтом 28, который может перемещаться вдоль паза 29.

Устройство работает следующим образом.

Электродвигатель траектографа (на чертеже не показан) вращает ведущий нал 4 и шкив 7. Через квадратный палец 19 вращение передается на пишущий элемент 5, который вычерчивает концентрические траектории движения.

Ведущий шкив 7 с помощью клинового ремня 9 вращает ведомый шкив 8. С ремнем 9 перемещаются .. квадратные пальцы 20 и 21. Вместе с квадратными пальцами движутся два пишущих элемента 23 и 22, которые вычерчивают траектории движения рабочих органов ременной передачи. Размеры траекторий изменяются перемещением втулок пишущих элементов вдоль квадратных пальцев. Пишущие элементы 5, 23 и 22 подпружинены, могут перемещаться в вертикальном направлении и копировать неровности стола траектографа и бумажной ленты (на чертеже не показаны) .

Таким образом, использование в предлагаемом устройстве ременной передачи с регулируемым межцентравым расстоянием, на составном ремне которой закреплены пишущие элементы и ведомый шкив которой выполнен с возможностью перемещения, обеспечивает не только запись концентрических траекторий движения органов машин, но и запись траекторий движения органов машин, совершающих одновременно вращательное и поступательное движение, что расширяет функциональные возможности устройства.

Кроме того, упрощение кинематической цепи н целом обеспечивает уменьшение погрешностей от зазоров и люфтов, что приводит к повышению точности и качества записи.

1.Регистрирующее устройстно,преимущественно для записи траекторий днижения рабочих органов, содержащее корпус, в котором установлен ведущий вал, втулки с установленными в них подпружиненными пишущими элементами, расположенные снаружи корпуса, и паль657248 гг

Составитель Н. Милехин

Редактор С. Хейфиц Техред H..sàáóðêà КоРРектоР М. Демчик

Заказ 1777/38 Тираж 8б5 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 цы, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей и повышения точности записи, в него введены ременная передача с регулируемым межцентровым расстоянием, два пальца квадратного сечения закреплены на ремне, а третий — 5 на ведущем валу перпендикулярно его оси, причем вал ведомого шкива ременной передачи подпружинен относительно ведущего вала с закрепленным на нем ведущим шкивом и подвижно установ-ц) лен в направляющих пазах, выполненных в корпусе, а втулки пишущих элементов установлены на пальцах с возможностью перемещения по ним и фиксации.

2. Устройство по п.1, о т л и ч а» ю щ е е с я тем, что ремень выполнен составным из отдельных частей, в каждой из которых по всей длине выполнены сквозные отверстия с одинаковым шагом.

Источники информации, принятые во внимание при экспертизе.

1. Журнал Механизация и автоматизация производства, 1969, 9 8, с. 53-55.

2. Авторское свидетельство СССР

Р 400803, кл. G 01 D 5/04, 1971.
