Устройство для изготовления выпуклых круглых часовых стекол из органического листового материала

Устройство для изготовления выпуклых круглых часовых стекол из органического листового материала

Иллюстрации

Показать все

Реферат



1 !-: нблы; .ла; 1 /

Союз Советова

Социаиистинесюа

Ресиублми

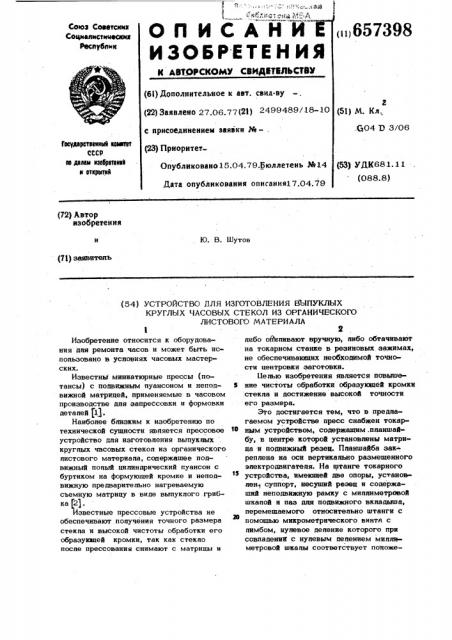

ОП ИСАНИ

ИЗОБРЕТЕН И н ьвювскомю свидвтвльств (н)657398 (6l) Дополнительное к авт. свиа-ву (22) Заявлено 27.06.77(23) 2499489/ с присоединением заявки М - . (23) ПриоритетОпубликовано 15.04. 79.Бюллетень

Дата опубликования описання17.0 г (51) М. Кл., .@04 Х) 3/06

Гю«уаервтаанный «финтет

СССР нн двнам нзабрвтвннй н юткритнй (53) 7ДК681. 11 (088.8) (72) Автор изобретения

Ю. В. Шутов (71) заюитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ВЪ|ПУКЛЫХ

КРУГЛЫХ ЧАСОВЫХ СТЕКОЛ ИЗ ОРГАНИЧЕСКОГО

ЛИСТОВОГО МАТЕРИАЛА

Изобретение относится к оборудования для ремонта часов и может быть использовано в условиях часовых мастерских.

Известны миниатюрные прессы (потансы) с подвижным пуансоном и неподвижной матрицей, применяемые в часовом производстве для запрессовки и формовки деталей (lg.

Наиболее близким к изобретению по технической сущности является прессовое устройство дпя изготовления выпуклых круглых часовых стекол из органического листового материала, содержашее подвижный попый цилиндрический пуансон с буртиком на формующей кромке и неподвижную предварительно нагреваемую съемную матрицу в виде выпуклого. грибка (21.

Известные прессовые устройства не обеспечивают получения точного размера стекла и высокой чистоты обработки его образующей кромки, так как стекло после прессования снимают с матрицы и

2 либо ойипивают вручную, либо обтачивают на токарном стенке s резиновых зажимах, не обеспечиваккцих необходимой точности центровки заготовки.

Целью изобретения является повышеS ние чистоты обработки образукнцей кромки стекла и достижение высокой точности его размера.

Это достигается тем, что в предлагаемом устройстве пресс снабжен токарным устройством, содержащим .планшайбу, в центре которой установлены матрица и подвижный резец. Планшайба зак-. реплена на оси вертикально размещенного электродвигателя. На штанге токарного устройства, имеющей две опоры, установлен суппорт, несущий резец и содержащий неподвижную рамку с миллиметровой шкалой и паз дпя подвижного вкладыша, перемещаемого относительно штанги с

26 помощью микрометрического винта с лимбом, нулевое деление которого при совпадений с нулевым делением миллиметровой шкапы соответствует положе657398 нию резца в центре вращения ппаншайбы, в которой установлена съемная матрица.

Кроме того, с цепью обеспечения чистоты обработки кромок обрабатываемого стекла и удобства регупировки, резец имеет круглый стержень и три попированные грани, образующие режущие кромки, нижняя из которых распопожена под угпом к горизонтади так, что вершина

yrna заточки направлена к вырезаемому стеклу„боковая внутренняя грань наклонена к вертикали на угол, соответствующий углу паза ободка часов, а лобовая поверхность выполнена вогнутой.

На фиг. 1 показан общий вид описываемого .устройства; на фиг.2 — его резец.

На основании 1 пресса установпен эпектродвигатепь 2, на ось которого напрессована планшайба 3 с эксцентричными дисковыми зажимами 4, имеющими подъемные пружины, размещаемые в углубпениях планшайбы, и фиксирующие винты с гайками "барашек" 5. B центре ппаншайбы имеется угпубпение, в котором устанавпивается матрица 6, выполненная в форме выпуклого диска (" грибка" ). Перед установкой на ппаншайбу матрицу . подогревают. Лист 7 органического стекпа, предварительно размягченный нагрева- З" нием, укцадывают на матрицу и подвер- гают обжатию пуансоном 8, выполненным в виде полого цилиндрического стакана с буртиком по краям. Пуансон закреплен на штоке 9 прессового устройства, содержащего эксцентрик 10, рычаг 11 и возвратную пружину 12.

По окончании формирования заготовки пист органического стекпа закрепляют на ппаншайбе зажимами 4, после чего пуансон поднимается.

На стойке 13, имеющей шарнирную опору, и на стойке 14 с гайкой "барашек" 15 закрепнена штанга 16, несущая суппорт с резцом 17. Попожение

45 резца контролируется миллиметровой шкалой 18 и пимбом микрометрического винта 19, которым резец устанавливают на разные диаметры выреза. Резец к ппаншайбе вниз и вверя подают винтом 20.

$0

Держатель 21 резца имеет отверстие, в которое вводят стержень резца, закреппяемого винтом 22. Резец заточен таким образом,что нижняя режущая кромЯ ка образует с горизонтадью угоп с так, что вершина угла заточки направпена к вырезаемому стекду, а боковая внутренняя грань накпонена к вертикапи па угон fb соответствующий углу паза ободка часов. Лобовая поверхность режущей грани резца выпоннена вогнутой.

После подъема пуансона штангу с суппортом устанавливают в рабочее положение, закреппяют на второй стойке, резец по пинейке и микрометрическому лимбу устанавливают на требуемый диаметр. Включают электродвигатель и вырезают стекло путем вертикальной подачи резца.

Формула изобретения

1. Устройство дпя изготовления выпукпых кругпых часовых стекоп из органического пистового материала, содержащее прессовое: устройство в виде подвижного полого ципиндрического пуансона с буртиком на формуюшей кромке и предваритепьно награваемой съемной матрицы в виде выпуклого грибка, о т и и ч а ющ е е с я тем, что, с цепью повышения чистоты обработки образующей кромки стекпа и достижения высокой точности его размера, оно снабжено токарным устройством с планшайбой, закрепленной на оси вертикально размещенного электродвигателя,а на штанге токарного устройства, имеющей две опоры, установлен суппорт, содержащий неподвижную рамку с милпиметровой шкалой и паз дпя подвижного вкпадыша, перемещаемого огноситепьно штанги с помощью микрометрического винта с лимбом, нупевое деление которого при совпадении с нулевым депением миппиметровой шкалы соответстнует попожению резца в центре вращения ппаншайбы, в которой установпена съемная матрица.

2. Устройство по п. 1, о т и и ч а ющ е е с я тем, что, с целью обеспечения чистоты обработки кромок обрабатываемого стекпа и удобства регулировки, резец имеет круглый стержень и три попированные грани, образующие режущие кромки, нижняя из которых расположена под угпом к горизонтали так, что вершина угла заточки направлена к вырезаемому стекпу, боковая внутренняя грань накпонена к вертикали на угол, соответствующий углу паза ободка часов, а по-. бовая поверхность выполнена вогнутой.

Источники информации, принятые во внимание при экспертизе

1. Патент Швейцарии l4 510912, кл. G04 З 3/06, 1971.

2 Патент Швейцарии М 569999 к . 604 Э 3/06, 1971.
