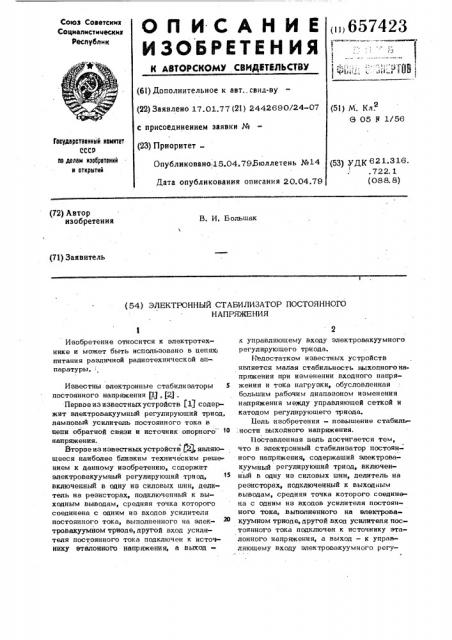

<1,657423 (61) Дополнительное к авт.. саид-ву (22) Заявлено 17.01.77 (21 } 2442690/24-07 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.79Бюллетень №14

Дата опубликования описания 20.04.79 (51} М. Кл

G 05 1т 1/56

Гасударственный комнтет

СССР но делам нэебрвтеннй и аткрытнй (53) УДК 621.316. .722. 1 (088. 8) (72) Автор изобретения

В. И. Большак (71) Заявитель (54) ЭЛЕКТРОННЫЙ СТАБИЛИЗАТОР ПОСТОЯННОГО

НАПРЯЖЕНИЯ

Изобретение относится к электротехнике и может быть использовано в цепяФ питания различной радиотехнической ап паратуры., Известны электронные стабилизаторы 5 постоянного напряжения Щ,(2) .

Первое из известных устройств (1) содержит электровакуумный регулирующий триод, ламповый усилитель постоянного тока в цепи обратной связи и источник опорного 1О напряжения.

Второе из известных устройств f2), являющееся наиболее близким техническим решением к данному изобретению, содержит электровакуумный регулирующий триод, включенный в одну из силовых шин, делитель на резисторах, подключенный к выходным выводам, средняя точка которого соединена с одним из входов усилителя постоянного тока, выполненного на электровакуумном триоде, другой вход усилителя постоянного тока подключен к истоевталонного напряжения, а выходк управляющему входу электровакуумного р егулирую щего три ода.

Недостатком известных устройств является малая стабильность выходногонапряжения при изменении входного напряжения и тока нагрузки, обусловленная большим рабочим диапазоном изменения напряжения между управляющей сеткой и катодом регулирующего триода.

Цель изобретения — повышение стабиле .ности выходного напряжения.

Поставленная цель достигается тем, что в электронный стабилизатор постоянного напряжения, содержащий электровакуумный регулирующий триод, включенный в одну из силовых шин, делитель на резисторах, подключенный к выходным выводам, средняя точка которого соединена с одним из входов усилителя постоянного тока, выполненного на електровакуумном триоде, другой вход усилителя пос« тоянного тока подключен к источнику эталонного напряжения, а выход — к управляющему входу электровакуумного регу657423 лируюшего триода, дополнительно введен

И -р- О транзистор, эмиттер которого подключен к плюсовому выходному выво. ду, коллектор и база — соответственно к, выходу и управляющему входу электровакуумного регулирующего триода.

На фиг. 1 показана принципиальная электрическая схема описываемого устройства (цепи накала ламп не показаны); на фиг. 2 - динамическая анодно-сеточ- 10 ная характеристика регулирующего триода; на фиг. 3 — входная характеристика транзистора n -p-д структуры. Устройство содержит электровакуумный регули рующий триод 1, делитель выходного на-. И пряжения на резисторах 2 и 3, усилитель постоянного тока на электровакуумном триоде 4, резистор 5, транзистор 6 и -р;-и структуры, источник эталонного напряжения Е и,нагрузку 7 стабилизатора. Эмит тер транзистора 6 подключен к плюсовому выходному выводу стабилизатора, а коллектор и база - соответственно к катоду и управляющей сетке электровакуумного триода 4. На вход устройства подается нестабилизированное напряжение USx; с выхода устройства снимается стабилизированное напряжение Ц цх, через нагрузку

7 протекает постоянный ток 1и, направление которого показано на фиг. 1 стрелкой.

Устройство работает следующим образом.

Изменение величин Овх ион приводит к некоторому изменению установившегося значения 0в х . Часть этого изменения через делитель на резисторах 2 и 3 передается на управляющую сетку алектровакуумного триода 4. В результате Ц) этого происходит такое изменение напря> жения между коллектором и базой, а также тока коллектора транзистора 6, кото-. рое изменяет в нужную сторону величину падения напряжения на триоде 1, компен сируя тем самым возникшее изменение вых.

В известном стабилизаторе постоянного напряжения стабильность выходного напряжения при изменении входного на!

В пряжения и тока нагрузки определяется соотношением: диск р ф лт ИдМ (1) где ЛОВщ - изменение выходного напряжения стабилизатора прототипа при изменении входного напряжения и тока нагрузки 7;

Л0ск,раб — рабочий диапазон изменения напряжения между управляющей сеткой и катодом триода 1;

К „ — коэффициент усиления усилителя постоянного тока, выполненного на электровакуумном триоде 4 с активной нагрузкой 5;

Ищ — коэффициент передачи делителя на сопротивлениях 2 и 3.

Величина Щк.pag в выражении (1) определяется раствором динамической анодно-сеточной характеристики 1а(Осй) (Ig— ток анода, Оск -напряжение между управляющей сеткой и катодом) электровакуумного триода 1 (фиг. 2) и составляет

4- 6 В.

В электронном стабилизаторе постоянного напряжения стабильность выходного напряжения при изменении входного напряжения и тока нагрузки определяется соотношением: ОВЫХ2 д 6э б

К лт Ндал (2) Формула и эобретения

Электронный стабилизатор постоянного напряжения, содержащий злектровакуумgehUgy измеиение выходного напряжения предлагаемого стабилизатора при изменении входного напряжения и тока нагрузки 7;

Д(Щ.раф — рабочий диапазон изменения напряжения между базой и эмиттером транзистора 6;

К щ - коэффициент усиления усилителя постоянного тока, выполненного на электровакуумном триоде 4 с активной нагрузкой на резисторе 5;

"да — коэффициент передачи делителя на резистсрах 2 и 3.

Величина ЛО6ураб в выражении (2) определяется раствором входной характеристики Хк(Обэ)(1и - ток,коллектора, 06а- напряжение между базой и эмитте . ром) транзистора 6 (фиг. 3) и составляет 0,2 — 0,4 B.

Выигрыш Й в стабильности выходного напряжения, достигаемый в предлагаемом стабилизаторе сравнительно с прототипом, количественно оценивается частным от деления правой части выражения (1) на правую часть выражения (2): них Ыси аб

Мвцхг Мбз раб что составляет приблизительно 15 - 20 раэ.
