Р вис.: ."д Д (1И657472

Салоп Советски к

Ссщиалистичесиик

Республик

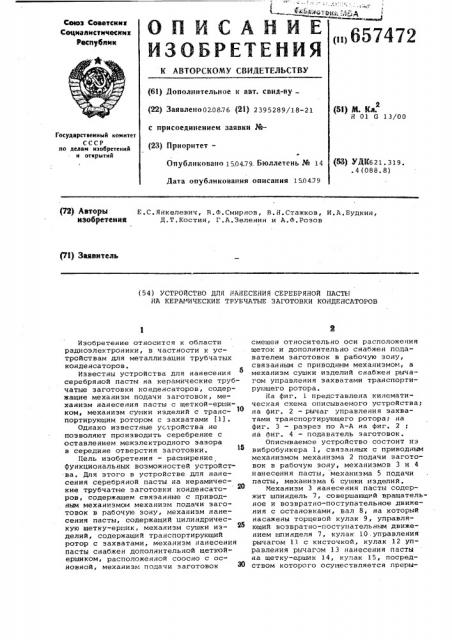

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОИУ СВИДЕТЕЛЬСТВУ

{61) дополнительное к авт. саид-ву (22) Зайвлеио02.0876 (21) 2395289/18-21 (51) М. Ил. и 01 а 13/00 с присоединением заявки МГосударственный комитет

СССР ио делам изобретений и открытий (23) Приоритет—

Опубликовано 15Л4.79. Бюллетень И 14 (53) УДЕ621. 319..4(088.8) Дата опубликования описаиия 150479 (72) Авторы изобретеник

E ° С.Янкелевич, R.Ô.CMèðíoâ, В.H.Ñòàæêîâ, И.А.Будкин, Д.Т.Костин, Г.A.Çåëåíèí и A.Ф.Розов (54) УСТРОЙСТВО ДЛЯ HAHECEHHH СЕРЕБРЯНОЙ ПАСТЫ

HA КЕРИ ИЧЕСКИЕ ТРУБЧАТЫЕ ЗАГОТОВКИ КОНДЕНСАТОРОВ

Изобретение относится к области радиоэлектроники, в частности к устройствам для металлизации трубчатых конденсаторов.

Известны устройства для нанесения серебряной пасты на керамические трубчатые заготовки конденсаторов, содержащие механизм подачи заготовок, механизм нанесения пасты с щеткой-ершиком, механизм сушки изделий с транс- ® портируюшим ротором с захватами (.lj.

Однако известные устройства не позволяют производить серебрение с оставлением межэлектродного зазора в середине отверстия заготовки.

Цель изобретения — расширение функциональных возможностей устройства. Для этого в устройстве для нанесения серебряной пасты на керамические трубчатые заготовки конденсаторов, содержащем связанные с приводным механизмом механизм подачи заготовок в рабочую зону, механизм нанесения пасты, содержащий цилиндрическую щетку-ершик, механизм сушки изделий, содержащий транспортирующий ротор с захватами, механизм нанесения пасты снабжен дополнительной щеткойершиком, расположенной соосно с основной, механизм подачи заготовок @ смещен относительно оси расположения щеток и дополнительно снабжен подавателем заготовок в рабочую зону, связанным с приводным механизмом, а механизм сушки иэделий снабжен рычагом управления захватами транспортирующего ротора.

iIa фиг. 1 представлена кинематическая схема описывае лого устройства; на фиг. 2 — рычаг управления захватами транспортирующего ротора; на фиг. 3 — разрез по А-А на фиг. 2 на фиг. 4 — подаватель заготовок.

Описываемое устройство состоит из вибробункера 1, связанных с приводным механизмом механизма 2 подачи заготовок в рабочую зону, механизмов 3 и 4 нанесения пасты, механизма 5 подачи пасты, механизма 6 сушки изделий.

Механизм 3 нанесения пасты содержит шпиндель 7, совершающий вращательное и возвратно-поступательное движения с остановками, вал 8, на который насажены торцевой кулак 9, управляющий возвратно-поступательным движением шпинделя 7, кулак 10.управления рычагом 11 с кисточкой, кулак 12 управления рычагом 13 нанесения пасты на щетку-ершик 14, кулак 15, посредством которого осуществляется преры657472 висто-вращательное )движение транспортирующего рОтора 16, кулак 17, управляющий движением рычага 18, в свою очередь, управляющего захватами

19 транспортирующего ротора 16.

В механизм 3 нанесения пасты вхо дит блок концентрических втулок 20, состоящий иэ четырех гильз, посаженных одна на другую по ходовой посадке. С одной стороны гильз на них установлены исполнительнйе рычаги 11, 13 и 18 и транспортируюций ротор 16, )0 с другой стороны — iîëêàòåëè 21, которые служат для передачи рычагам ll

13 и 18 качательного движения, а транспортирующему ротору 16 - прерывисто-вращательного. }5

Механизм 4 нанесения пасты содержит шпиндель 22, совершающий вращате-. льное и возвратно-поступательное движения с остановками, соответствующими ,остановкам шпинделя 7 с дополнительной щеткой-ершиком 23, подпружиненный вал 24, торцевой кулак 25, управляюций возвратно-поступательным движением шпинделя 22, кулак 26, управляющий рычагом 27, осуществляющим качательное движение поцавателя 28 заготовок, который имеет паэ 29 для захода заготовки иэ вибробункера 1 и передает заготовку в рабочую зону движения щеток-ершиков 14 и 23. Рычаг 18„ взаимодействуя с кулаком 17, качаясь, открывает и закрывает захваты 19 посредством ролика 30, нажимаюцего на ролики 31, которые, смещаясь, открывают связанные с ними захваты 19. Механизм 5 подачи пасты 3g служит для поддержания постоянным уровня пасты.

Вибробункер 1 служит для подачи заготовок конденсаторов в механизм 2 подачи заготовок, Механизм 6 сушки изделий соплами 32 подает горячий воздух на металлизированные заготовки.

При включении устройства заготов" ки, двигаясь по спиральному лотку вибробункера 1, поштучно попадают в паз 29 подавателя 28, который, поворачиваясь от рычага 27, передает заготовку в рабочую зону движения цеток-ершиков 14 и 23. К заготовке с двух сторон подходят врацающиеся щет- M ки-ершики 14 и 23, которые промаэывают пастой отверстие заготовки с оставлением внутри отверстия межэлектродного зазора и торцы. Подаватель 28 поворачивается назад в зону подачи заготовки от вибробункера 1, а ериики 14 и

23 с заготовкой выстаивают, вращаясь, Рычаг 11 поднимается с кисточкой и промазывает наружный электрод заготовки, после чего рычаг 11 с кисточкой опускается в пасту, а ершики 14 и 23 с заготовкой перемещаются и останавливаются у захватов 19 транспортирующего ротора 16. Захваты 19 открываются рычагом 18, ротор 16 поворачивается и рычаг 18 закрывает захваты

19„ которые удерживают заготовку, после чего ершики 14 и 23 выходят из заготовки на свои исходные позиции, по пути промаэываясь поочередно пастой от кисточки рычага 13. Зажатая захватами 19 заготовка переносится транспортирующим ротором 16 под сопла

32 механизма б сушки. После подсушки заготовки захваты 19 раскрываются, и заготовка падает в накопитель.

Затем цикл повторяется.

Формула изобретения

Устройство .цля нанесения серебряной пасты на керамические трубчатые заготовки конденсаторов, содержащее соединенные с приводным механизмом механизм подачи заготовок в рабочую зону, механизм нанесения пасты, содержащий цилиндрическую щетку-ершик, механизм сушки иэделий, содержащий транспортирующий ротор с захватами, о т л и ч а ю ц е е с я тем, что, с целью расширения функциональных возмсжностей устройства, механиэм ,нанесения пасты снабжен дополнительной цеткой-ершиком, расположенной соосно с основной, механизм подачи заготовок смецен относительно оси расположения цеток и дополнительно снабжен подавателем заготовок в рабочую зону, соединенным с приводным механизмом, а механизм сушки изделий снабжен рычагом управления захватами транспортирующего ротора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 402951 по кл. H 01 G 4/ОО от

24,06.74 (прототип).
