Реферат

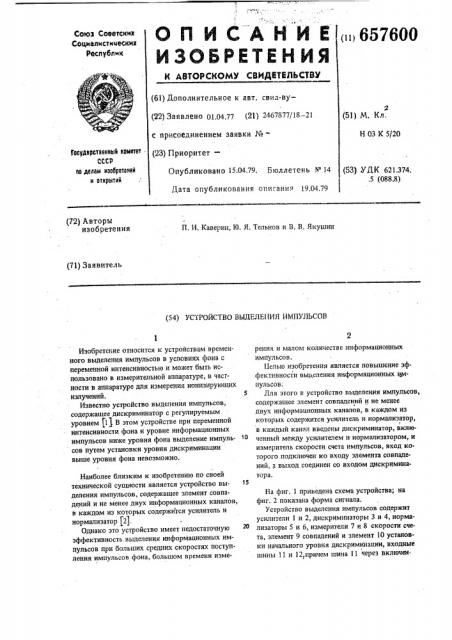

Союз Советских

Социалистических

Республик

< >657600 (6l) Дополнительное к авт. свил-ву(22) Заявлено 01.04.77 (21) 2467877/18 — 21

2 (51) М. Кл. с присоединением заявки №Н 03 К 5/20 (23) ПриоритетГосударственный ноннтет

СССР ео делаы изобретений и отнрытий

Опубликовано 15.04.79. Б оллетень Н 14

Дата опубликования описания 19,04.79 (53) УДК 621.374. .5 (088.8) П. И. Каверин, 10. Я. Тельнов и В. В. Якушин (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ВЬЩЕЛЕНИЯ ИМПУЛЬСОВ

Изобретение относится к устройствам временного выделения импульсов в условиях фона с переменной интенсивностью и может быть использовано в измерительной аппаратуре, в частности в аппаратуре для измерения ионизирующих излучений. 5

Известно устройство выделения импульсов, содержащее дискриминатор с регулируемым уровнем (11 В этом устройстве при переменной интенсивности фона и уровне информационных импульсов ниже уровня фона выделение импуль- 1а сов путем установки уровня дискриминации выше уровня фона невозможно.

Наиболее близким к изобретению по своей технической сущности является устройство выделения импульсов, содержащее элемент совпадений и не менее двух информационных каналов, в каждом из которых содержится усилитель и нормалиэатор (2).

Однако это устройство имеет недостаточную эффективность. выделения информационных импульсов при больших средних скоростях поступления импульсов фона, большом времени измерения и малом количестве ш формационных импульсов.

Целью изобретения является повышение эффективности выделения информационных вМпульсов;

Для этого в устройство вьщеления импульсов, содержащее элемент совпадений и не менее двух информационных каналов, в каждом из которых содержится усилитель и нормалиэатор, в каждЬ1й канал введены дискриминатор, включенный между усилителем и нормалиэатором, и измеритель скорости счета импульсов, вход которого подключен ко входу элемента совпадений, а выход соединен со входом дискриминатора.

На фиг. 1 приведена схема устройства; на фиг, 2 показана форма сигнала.

Устройство выделения импульсов содержит усилители 1 и 2, дискриминаторы 3 и 4, нормализаторы 5 и б, измерители 7 и 8 скорости счета, элемент 9 совпадений и элемент 10 установки начального уровня дискриминации, входные шины 11 и 12,причем шина 11 через включен.

Филиал ППП "Патент", г.ужгород,ул.Проектная,4

3 ные последовательно усилитель 1, дискриминатор 3 и нормалнзатор 5 соецинена с первым входом элемента 9, связанным через измеритель 7 с первым входом дискриминатора 3, второй вход которого подключен к выходу элемента

10 и второму входу дискриминатора 4, первый вход которого через измеритель 8 соединен с вторым входом элемента 9, связанным через включенные последовательно нормалиэатор 6, дискриминатор 4 и усилитель 2 с шиной 12.

Устройство работает следующим образом.

Информационные импульсы и импульсы фона поступают на шины 11 и 12, но на выходы дискриминаторов 3 и 4 не проходят, так как начальный уровень дискриминации установлен заведомо выше максимальной амплитуды входных импульсов.

По сигналу "СТАРТ" на входе элемента 10 начальный уровень дискриминации экспоненциально убывает до нуля. При некотором значении ггорогового уровня импульсы начинают проходить на выходы дискриминаторов 3 и 4 и далее на нормализаторы 5 и 6. Сформированные по ампли туде и длительности импульсы с выходов . нормализаторов 5 и 6 поступают на элемент 9 совпадений и на измерители 7 и 8 скорости счета.

Когда средняя скорость счета импульсов, поступающих на элемент 9, на шет превышать наперед заданное значение, уровень дискриминации будет повышаться, а среднял скорость счета, являющая ся функцией уровня дискриминации, уменьшаться. Таким образом, средняя скорость поступлеЙНИИПИ Заказ 1822/57 "a"

Тираж 1059 Подписное

57600 4 ния импульсов фона на элемент.9 не превосходит заданное значение. При одновременном поступлении импульсов на входы элемента 9 на его выходе появится информационный импульс.

Ллч нормальной работы устройства выделения импульсов величины импульсных загрузок элемента 9 выбираются, исходя из допустимого количества зарегистрированных ложных импульсов. о

Формула изобретения

Устройство выделения импульсов, содержащее

15 элемент совпадений и не менее двух информациР онных каналов, и каждом из которых содержится усилитель и нормализатор, о т л и ч а ющ е е с я тем, что, с целью повьппения эффективности вьщеления информационных импуль20 сов, в каждый канал введены дискриминатор, включенный между усилителем и нормалпзатором, и измеритель скорости счета импульсов., вход которого подключен ко входу элемента совпадений, а выход соединен со входом дискри25 MNH RTOpR.

Источники информации, принятые во внима- . ние при экспертизе

1. Патент США Р 3593334, кл. 340-174, 1968.

3Î 2. Матвеев В. В., Хазанов Б. П. Приборы для измерения ионизирующих излучений, Атомиздат, 1967, стр. 554.
