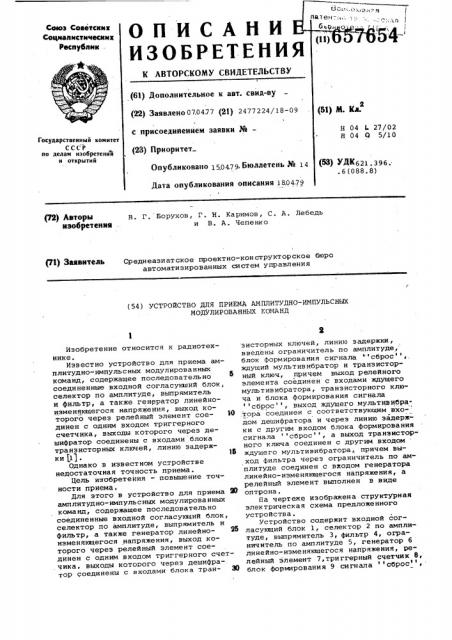

ОПИСАНИ

ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсннк

Социалистнчесних

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 070477 (21) 2477224/181 с присоединением заявки №

Государственный комитет

СССР по делам изобретении н открытий (23) Приоритет

Опубликовано 1S0479. Бюллетень

Дата опубликования описания 1804.7

В. Г. Борухов, Г. Н. Каримов, С. A. Лебедь и В. A . .Чепенко (72) Авторы изобретения .

p1) ЗаяВИтЕЛЬ Среднеазиатское проектно-конструкторское бюро автоматизированных систем управления (54 ) УСТРОЙСТВО ДЛЯ ПРИЕМА АМПЛИТУДНО- ИМПУЛЬСНЫХ

МОДУЛИРОВАННЫХ КОМАНД

Изобретение относится к радиотехнике.

Известно устройство для приема амплитудно-импульсных модулированных команд, содержащее последователь но соединенные входной согласукший блок, селектор по амплитуде, выпрямитель и фильтр, а также генератор линейноизменяющегося напряжения, выход которого через релейный элемент сое- 1!! динен с одним входом триггерного счетчика, выходы которого через дешифратор соединены с входами блока транзисторных ключей, линию задержки $1).

Однако в известном устройстве недостаточная точность приема.

Цель изобретения — повышение точности приема.

Для этого в устройство для приема ЯО амплитудно-импульс ных модулирова нных кома нд, содержащее последователь но соединенные входной согласующий блок, селектор по амплитуде, выпрямитель и фильтр, а также генератор линейно- N изменяющегося напряжения, выход которого через релейный элемент соединен с одним входом триггерного счетчика, выходы которого через дешифратор соединены с входами блока тран- 30 зисторных ключей, линию задержки, введены ограничитель по амплитуде, блок формирования сигнала " сброс, ждущий мультивибратор и транзисторный ключ, причем выход релейного элемента соединен с входами ждущего мультивибратора, транзисторного ключа и блока формирования сигнала сброс, выход ждущего мультивибратора соединен с соответствующим входом дешифратора и через линию задержки с другим входом блока формирования сигнала сброс, а выход транзисторного ключа соединен с другим входом ждущего мультивибратора, причем выход фильтра через ограничитель по амплитуде соединен с входом генератора линейно-изменяющегося напряжения, а релейный элемент выполнен в виде оптрона.

fIa чертеже изображена. структУрная электрическая схема предложенного устройства.

Устройство содержит входной согласующий блок 1, селектор 2 по амплитуде, выпрямитель 3, фильтр 4, ограничитель по амплитуде 5, генератор б линейно-изменяющегося напряжения, релейный элемент 7,триггерный счетчик 8, блок формирования 9 сигнала сброс ! ! !

3 657 ждущий мультивибратор 10, транзисторный ключ 11, дешифратор 12, линию задержки 13 и блок транзисторных клрчеи

14.

Устройство работает следующим об зазом.

При поступлении с управляющего фидера, например, телефонной линии, амплитуд но-импуль с ных модулированных команд избирательный блок устройства для приема осуществляет селекцию по- 10 ступающих сигналов по амплитуде и максималь ной длитель ности. Входной согласующий блок 1, подключенный непосредственно к управляющему фидеру, уменьшает влияние сигналов звч-15 ковой частоты, поступающих, например, от диктофона в режиме воспроизведение, на селектор 2 по амплитуде.

Селектор 2 по амплитуде и выпрямитель 3 выполнены по схеме удвоения напряжения ; они производят избирание посту- 20 пающих сигналов по заранее уста новленному дискретному пороговому уровню. Фильтр 4 производит сглаживание пульсаций выпрямленных сигналов . Огра. ничитель по амплитуде 5, выполненный 25 на пороговом элементе и подключенный к фильтру 4, служит для устранения эффекта смыкания импульсов от мощных амплитудно-импульс ных сигналов, например,при близком расстоянии источни 0 ка сигналов от приемного устройства.

Мощные сигналы имеют двойную амплитуду от 20 до 30 в и способны развить большое напряжение на конденсаторе фильтра 4, который после прохождения одного такого импульса не успевает разрядиться через разрядную цепь прихода следующего импульса. Генератор

6 линейно-изменяющегося напряжения вместе с релейным элементом 7 осуществляет селекцию по длительности

40 импульса.

Сигналы с релейного элемента 7 поступают на триггерный счетчик 8, на пусковой вход ждущего мультивибратора 10 и на блок формирования 9 сиг- 45 нала сброс, связанный с триггерньм счетчиком 8. Триггерный счетчик

8 осуществляет счет входящих импульсов, а ждуший мультивибратор 10 вырабатывает один прямоугольный импульс 50 на время прохождения импульсов одной команды, причем длительность прямоугольного имп;льса выбирается больше периода следования импульсных посылок,вследствие чего на время прохожде-55 ния импульсов одной команды дешифратор 12 заперт этим прямоугольным им-. пульсом. Сигнал сброс предыдущей, команды для триггерного счетчика 8 вырабатывается блоком формирования 9 сигнала сброс от передней части первого импульса поступающей команды, причем длительность этого сигнала формирует линия задержки 13 от прямоугольного импульса ждущего мультивибратора 10. Транзисторный ключ 11, 65

654 шунтирующий ждущий мультивибратор

10, обеспечивает регулирование прс должительности прямоугольного импульса, вырабатываемого ждущим мультивибратором 10, в зависимости от количества импульсов в поступающей команде; время работы ждущего мультивибратора

10 при любом количестве импульсов в команде будет равно сумме длительности прохождения всех импульсов команды и фиксированного времени захвата очередного импульса команды. Таким образом, транзисторный ключ 11 позволяет регулировать значение длительности прямоугольного импульса ждущего мультивибратора 10 и тем самым увеличить быстродействие исполнения команд с малым числом импульсов; при этом вероятность последующего поступления команды за время, меньшее фиксированного времени захвата очередного импульса команды прямоугольным импульсом ждущего мультивибратора 10, практически исключается. После окончания поступления импульсов команды дешифратор 12 отпирается, результат из транзисторного счетчика 8 поступает в дешифратор 12, которыи формирует управляющий сигнал, поступающий на блок транзисторных ключей 14, исполняющих требуемую команду в зависимости от кода команды.

При поступлении новой команды дешифратор 12 блокируется прямоугольным импульсом ждущего мультивибратора 10, и одновременно на триггерный счетчик 8 поступает сигнал сброс предыдущей команды с блока формирования 9.

Применение предложенного устройства для приема амплитудно-импульсных модулированных команд в технике, дистанционного управления, например, диктофонными станциями, позволит обеспечить высокую избирательность приема и повышение скорости декодирования команду вдобавок, устройство ус тра н яе т вли я н ие элек т рома г нитных помех на логику состояний диктофонной станции.

Формула изобретения

Устройство для приема амплитудноимпульсных модулированных команд, содержащее последовательно соединенные входной согласующий блок, селектор по амплитуде, выпрямитель и фильтр, а также генератор линейно-изменяющегося напряжения, выход которого через релейный элемент соединен с одним входом триггерного счетчика, выходы которого через дешифратор соединенены с входами блока транзисторных ключей, линию задержки, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности приема, введены ограничитель по амплитуде, блок формирования сигнала сброс, ждущий мчлт-.— тивибратор и транзисторный ключ, причем выход релейного элемента соединен с входами ждущего мультивибратора, транзисторного ключа и блока формирования сигнала сброс, выход ждущего мультивибратора соединен с соответствующим входом дешифратора и через линию задержки с другим входом блока формирования сигнала сброс, а выход транзисторного ключа соединен с другим входом ждущего мульти657654 вибратора, причем выход фильтра через ограничитель по амплитуде соединен с входом генератора линейноизменяющегося напряжения.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что релейный элемент выполнен в виде оптрона.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

10 9470089, кл. Н 04 Q 5/10, 1974.
