Реферат

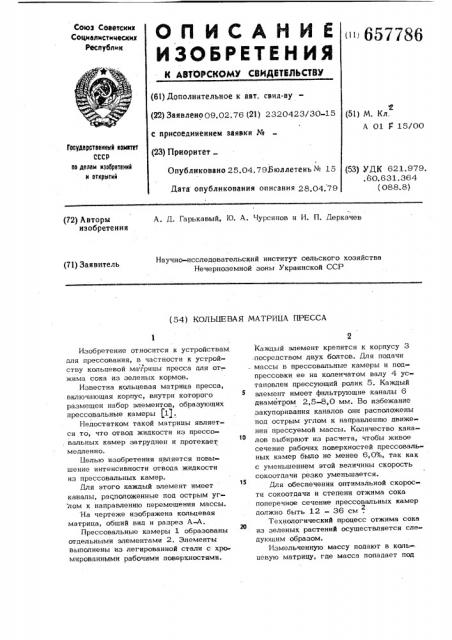

Союз Советских

Соцмалмстмнеских

Республик

657786 (61) Дополнительное к авт. свил-ву (22) ЗаЯвлЕно 09.02.76 (21) 2320423/30-15 с присоединением заявки № (23) Приоритет

Опубликовано 25.04.793юллетень Й 15

Дата опубликования описания 28.04. 79 (51) М. Кл.

А 01 Ф 15/00

Государственный намнтет

СССР но делам изобретений и отнрытий (53) УДК 621.979. .60,631.364 (088.8) А. Д. Гарькавый, Ю. А. Чурсинов и И. П. Деркачев (72) Авторы изобретения

Научно-исследовательский институт сельского хозяйства

Нечерноземной зоны Украинской CCP (71) Заявитель (54) КОЛЬЦЕВАЯ МАТРИЦА ПРЕССА

Изобретение относится к устройствам, для прессования, в частности к устройству кольцевой ма грицы пресса для огжима сока из зеленых кормов.

Известна кольцевая матрица пресса, включающая корпус, внутри которого размещен набор элементов, образующих прессовальные камеры (1).

Недостатком такой матрицы является то, что отвод жидкости из прессовальных камер затруднен и протекает медленно.

Целью изобретения является повышение интенсивности отвода жидкости из прессовальных камер.

Для этого каждый элемент имеет каналы, расположенные под острым уг лом к направлению перемещения массы. На чертеже изображена кольцевая матрица, общий вид и разрез А-A.

Прессовальные камеры 1 образованы отдельными элементами 2. Элементы выполнены из легированной стали с хромированными рабочими поверхностями.

Каждый элемент крепится к корпусу 3 .посредством двух болтов. Для подачи массы в прессовальные камеры и подпрессовки ее на коленчатом валу 4. установлен прессующий ролик 5. Каждый элемент имеет фильтрующие каналы 6 диаметром 2,5-8,0 мм. Бо избежание закупоривания каналов они расположены под острым углом к направлению движения прессуемой массы. Количество каналов выбирают из расчета, чтобы хсивое сечение рабочих поверхностей прессовальных камер было не менее 6,0%, так как с уменьшением этой величины скорость сокоотдачи резко уменьшается.

Для обеспечения оптимальной скорости сокоотдачи и степени отжима сока поперечное сечение прессовальных камер должно бьггь 12 — 36 см

Технологический процесс отжима сока

20 из зеленых растений осуществляется следующим образом.

Измельченную массу подают в коль-. цевую матрицу, где масса попадает под

657786

LM—

pQсположонный на коленчатом B !:(у прессующий ролик 5. Прессующий ролик нагнетает массу в прессовальные камеры

1, где осуществляется интенсивный отжим сока, который отводится по фильтрующим каналам 6, а жом выдавливается из рабочих камер и поступает на дальнейшую переработку. Степень отжима сока регулируется путем изменения длины прессовальных камер матричного кольца.

Использование предлагаемой кольцевой матрицы позволяет интенсифицировать процесс сокоотдачи и повысить

)5 степень отжима массы. Универсальность пресса с предлагаемой матрицей увели-чит годовую загрузку, DpFcc можно использовать как на отжиме сока из зеле)Q ных растений, так и на брикетировании кормов.

Формула изобретения

Кольцевая матрица пресса, включающая корпус, внутри которого размещен набор элементов, образующих каналы, . отличающаяся тем, что,с целью повышения интенсивности отвода жидкости из прессовальных камер, каждьN элемент имеет каналы, расположенные под острым углом к направлению перемещения массы.

Источники информации, принятые во внимание при экспертизе

1, Патент Великобритании

go 1045779, кл. Л 23 К 1/20, 1966..ПНИИПИ Заказ 2802/73
