Союз Советских
Социалистических
Республик

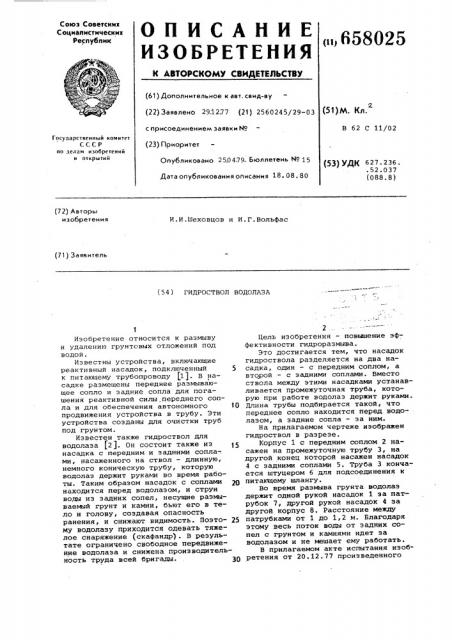

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. сеид-ву
2 (22) Заявлено 29.1277 (21) 2560245/29-03 (51) hA. с присоединением заявки Но (23) Приоритет
В 62 С 11/02
Государственный комитет
СССР по делам изобретений н открытий
Опубликовано 250479. Бюллетень ¹ 15
Дата опубликования описания 18. 08. 80 (53) УДК 627.236. .52.037 (088.8) (72) Авторы изобретения
И.И.Шеховцов и И.Г.Вольфас (71) Заявитель (54) ГИДРОСТВОЛ ВОДОЛАЗА
Изобретение относится к размыву и удалению грунтовых отложений под водой.
Известны устройства, включающие реактивный насадок, подключенный 5 к питающему трубопроводу (1). В насадке размещены переднее размывающее сопло и задние сопла для погашения реактивной силы переднего сопла и для обеспечения автономного 10 продвижения устройства в трубу. Эти устройства созданы для очистки труб под грунтом.
Известен также гидроствол для водолаза f2j. Он состоит также из насадка с передним и задними сопла-. ми, насаженного на ствол — длинную, немного коническую трубу, которую водолаз держит руками во время работы. Таким образом насадок с соплами 20 находится перед водолазом, и струи воды из задних сопел, несущие размываемый грунт и камни, бьют его в тело и голову, создавая опасность ранения, и снижают видимость. Поэто- 25 му водолазу приходится одевать тяжелое снаряжение (скафандр) . В результате ограничено свободное передвижение водолаза и снижена производительность труда всей бригады. 30
Цель изобретения — повышение эффективности гидроразмыва.
Это достигается тем, что насадок гидроствола разделяется на два насадка, один — c передним соплом, а втсуой — с задними соплами. Вместо ствола между этими насадками устанавливается промежуточная труба, которую при работе водолаз держит руками.
Длина трубы подбирается такой, что переднее сопло находится перед водолазом, а задние сопла — за ним.
На прилагаемом чертеже изображен гидроствол в разрезе.
Корпус 1 с передним соплом 2 насажен на промежуточную трубу 3, на другой конец которой насажен насадок
4 с задними соплами 5. Труба 3 кончается штуцером 6 для подсоединения к питающему шлангу.
Во время размыва грунта водолаз держит одной рукой насадок 1 за патрубок 7, другой рукой насадок 4 за другой корпус 8. Расстояние между патрубками от 1 до 1,2 м. Благодаря этому весь поток воды от задних сопел с грунтом и камнями идет sa водолазом и не мешает ему работать.
В прилагаемом акте испытания изобретения от 20.12.77 произведенного
658025
Формула изобретения
Составитель Г.Кузнецов
Техред Н.Граб Корректор В.Синицкая
Редактор Н.Белявская
Заказ 7016/55 Тираж 768 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 морской школой Калининградского обкома ДОСААФ, указано, что работа по размыву грунта арпа на 20% быстрее нормы и что водолазам было легче работать.
Гидроствол водолаза, включающий корпус с передним и задними стенками, отличающийся тем, что, с целью повышения эффективности гидроразмыва, переднее и задние сопла сМонтированы в отдельных корпусах, соединенных между собой промежуточной трубой.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9469798, кл. Е 03 F 9/00, 1975.
2. Меренов И.В. Водолазные рабо; ы. M., "Транспорт", 1971, с. 72.
