658100 - Расширяющая добавка к цементу

Расширяющая добавка к цементу

Иллюстрации

Показать все

Реферат

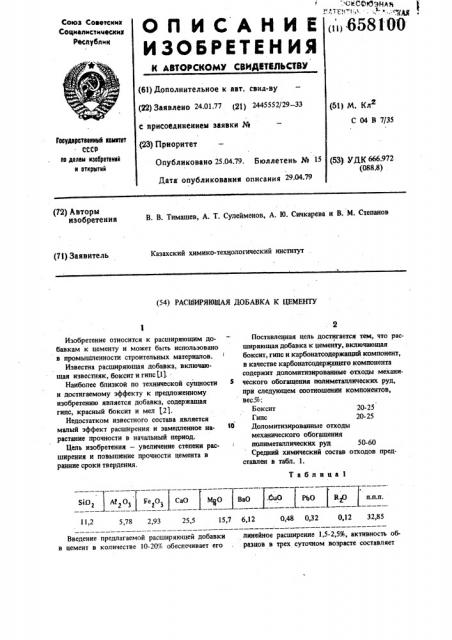

Союз Советских

Социалистических

Республики

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ (ii) 6581ОО

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.01.77 (21) 2445552/29-33 (51) М. Кл с присоединением заявки № .(23) Приоритет

С 04 В 7/35

Гввудврвтвавный квинтет

СССР вв далем нзабретвннй и аткрытнй

Опубликовано 25.04.79. Бюллетень № 15

Дата опубликования описания 29 04-79 (53) УДК 666972 (088.8) (72) Авторы изобретения

В. В. Тимашев, А. Т. Сулейменов, А. Ю. Сичкарева и В. М. Степанов

Казахский химико-техцологический институт (71) Заявитель (54) РАСШИРЯЮЩАЯ ДОБАВКА К ЦЕМЕНТУ

Таблица1.huO РЬО R 0 п.

Si0> А1 О> Ге 0 Ca0 MgO Ba0 п.п

578 293 25 5 157 612 048 032 012 3285

1 1,2

Введение предлагаемой расширяющей добавки линейное расширение 1,5-2,5%, активность обв цемент в количестве 10-20% обеспечивает его . раэцов в трех суточном возрасте составляет

Изобретение относится к расширяющим добавкам к цементу и может быть использовано в промыШленности строительных материалов.

Известна расширяющая добавка, включающая известняк, боксит и гипс 1.1 1.

Наиболее близкой по технической сущности и достигаемому эффекту к предложенному изобретению является добавка, содержащая гипс, красный боксит и мел (21.

Недостатком известного состава является малый эффект расширения и замедленное нарастание прочности в начальный период.

Цель изобретения вЂ” увеличение степени расширения и повышение прочности цемента в ранние сроки твердения.

Поставленная цель достигается тем, что расширяющая добавка к цементу, включающая боксит, гипс и карбонатсодержащий компонент, в качестве карбонатсодержащего компонента содержит доломитиэированные отходы механического обогащения полиметаллических руд, при следующем соотношении компонентов, вес.%:

Боксит 20-25

Гипс 20-25

Доломитизированные отходы механического обогацения полиметаллических руд 50-60

Средний химический состав отходов представлен в табл. 1.

658100

Портл андцемент

+ добавка N 1

0,45

0,84

0,845

7. 28

0,23

0,32

Портландцемент

+ добавка N 2

0,62

0,84

1,45

1,67

И1лакопортландцемент

+ добавка N 1

0,25

0,35

035

0,495

0,875

О 875

1 3

10 акопортландцемент

+ добавка 110 2

0,65

0,89

1,51

1,725

1,720

340-365 кг/см, при этом начало схватывания

2 цемента составляет 35-50 мин., а конец схватывания 2-10, 3-10 час.-мин. Добавка содержит.

30-40% С4АЗ5; 10-15% СаОсф., 5-10% М О и 20-25% Са э04. Кроме этого, s состав входят З силикаты и алюмоферриты кальция. При введении добавки в цемент на первых стадиях процесса расширения гндратация CaS04 подавляет гидратацию С А S. расширение.происходит за счет образовайия эттрингнта, полученного в результате гидратации СаОсм и CaS04.

Гидратация C< A>S идет путем образования моносульфата и параллельно идет реакция превращения эттрингита в моносульфат, но так как в системе накапливается Са(ОН),,наблюдается дальнейшее расширение, вызванное кроме того, дополнительным набуханием сольватных слоев геля гидрата окиси магния.

Пример 1. Сырьевую смесь состава, вес.%: 20

Боксит 25

Гипс 25

Доломитизированные отходы механического обогащения полиметаллических руд 50.

25 измельчают сухим способом до удельной поверхности.3000 сь г. После гомогенизации смесь с влажностью 10% брикетируют при удельном давлении 300 кгс /см . Полученные брикеты диаметром 25 мм и высотой 20 мм обжигают при температуре 1250 С. Обжигают. сырьевую смесь со скоростью подъема

300 град/час температуры до максиммтьной, изотермическая выдержка составляет 30 мин.

Полученные спеки резко охлаждают на воздухе и дробят до фракций 2-36 мм, а затем измельчают до удельной поверхности 3200 см /г, Химический состав сырьевой смеси, вес.%:

М О 6,04 МфО 7,04

А О 9,89 ВаО 3,10

Ке Î 5,20 Ь О 9,40

СаО 39,80 п.пд1. 19,53

Расширяющийся цемент получают путем сухого смешивания портландцемента и шлакопортландцемента с 10-20% полученной добавки.

Пример 2, На основе сырьевой смеси состава, вес.%;

Боксит 20

Гипс 20

Доломитизированные отходы механического обогащения, полиметаллических руд 60 получают клинкера, которые подвергают тем же испытаниям, что и в примере 1, Химический состав сырьевой смеси, вес.%:

Й О 4,95 М О 7,80

А гОз 8 01 ВаО 3 60 уе2ОЪ 381 Ь 03 8 15

СаО 42,80 . п.н.п. 20,88

Зависимость деформативных свойств расшиЮ ряющегося цемента от времени и условий твердения и физико-механические испытания приведены в табл. 2 и 3 соответственно

658100

Табл ицаЗ

Сроки схва тывания, час-мин. дельая

Цементы ов. см /г

3 7 28 начал конец 1

460/45 600/58

3200 0-55 3-10 210/25 365/39

3150 0-35 2-10 200/22 340/34 4№0/44 590/57

3200 0-45 2-55 205/20

3200 0-35 2-15 210/21

320/30 470/46 610/60

345/32 450/49 680/58

Из приведенных результатов исследований

Ю расширяющихся цементов на основе предлагаемой добавки следует сделать вывод о воэможности получения регулированной величины расширения в зависимости от количества вводимой добавки. Кроме того, предложенная добавка не приводит к спаду прочностивранние сроки твердения. отличается от известных добавок к цементу и имеет низкую стоимость.

Формула изобретения

Расширяющая добавка к цементу, включающая боксит, гипс и карбонатсодержащий компонент, отличающаяся тем, что", с целью увеличения степени расширения и повышения прочности цемента в ранние сроки

Составитель Л. Балкевич

Texpea H.Асталош Корректор

Редактор И. Прошина

Заказ 1970/19

Тираж 701 Подписное

ПНИИПИ Государственного комитета СССР по делам изобретениЯ и открытнЯ

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Портл андцемент

+ добавка М 1 (10 )

Портландцемент

+ добавка N 2 (20%)

Шлакопортландцемент

+ добавка И 1 (10%)

Шлакопортландцемент

+добавка И 2 (20%) редел прочности прн сжатии, изгибе кгс/сь1

2 в возрасте (сут.) твердения, она содержит в качестве карбонат- содержащего компонента доломитизированные отходы механического обогащения полиметаллических руд при следующем соотношении компонентов, вес.%: ,Р Боксит 20-25

Гипс 20-25

Доломитиэированные отходы механического обогащения полиметаллических руд ... 50-60, Источники информации, приюгтые. во внимание при экспертизе

1. МсАsunwoto Shigeyi Въяве Юу1 сотгзроиу1с1 fax сеутзе тв СЕБЯ, Иетт1 т".со тт Еще Rw,, 1970, У 5, 62-4з4, 67.

2. Бутт В. М. и др. Технология вяжущих веществ. М., 1965, с.537.

Расширяющая добавка к цементу

Патент 658100
