Реферат

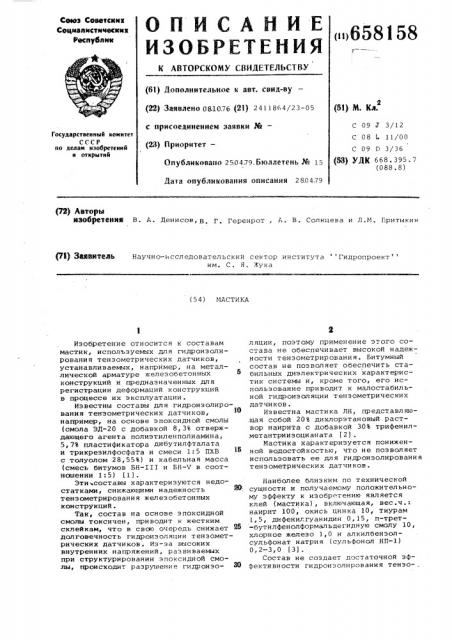

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Севетсккк

Сециалкаткческкк

Респубпкк («)658158 (6I) дополнительное к авт. свнй-ву (22) Заявлено 0810.76 (21) 2411864/23-05 с присоединением заявки №вЂ” (23) Приоритето†(51) М. КЛ.

С 09 Т 3/12

С 08 1. 11/00

С 09 D 3/36 (53) УДК бб8. 395. 7 (088. 8) Государственный комитет

СССР по делам изобретений н открытий

Опубликовано 250479.Бюллетень № 15

Дата опубликования описания 2804.79 (72) Авторы

ИЗОбрЕтЕНИа В . А . Денисов, В Г . Геренрот, А . В . Солнцева и Л . l1 . При ты ки н

p3) ЗвтяййиЕЛЬ Научно-исследовательский сектор института Гидропроект им. С. Я. Жука (54) МАСТИКА

Наиболее близким по технической сущности и получаемому положительному эффекту к изобретению является клей (мастика), включающая, вес.ч.: наирит 100, окись цинка 10, тиурам

1,5, дифенилгуанидин 0,15, п-трет-бутилфенолформальдегидную смолу 10, хлорное железо 1, 0 и алкилбензолсульфонат натри я (сульфонол НП-1)

0,,2-3,0 (3) .

Состав не создает достаточной эффективности гидроизолирования тензоИзобретение относится к составам мастик, используемых для гидроизолирования тензометрических датчиков, устанавливаемых, например, на металлической арматуре железобетонных конструкций и предназначенных для регистрации деформаций конструкций в процессе их эксплуатации.

Известны составы для гидроизолирования тензометрических датчиков, например, на основе эпоксидной смолы (смола ЭД-20 с добавкой 8,3Ъ отверждающего агента полиэтиленполиамина, 5,7% пластификатора дибутилфталата и трикрезилфосфата и смеси 1:5 ПХВ с толуолом 28,55%) и кабельная масса (смесь битумов БН-III и БН-V в соотнсыении 1:5) (1).

Эти составы характеризуются недостатками, снижающими надежность тензометрирования железобетонных конструкций.

Так, состав на основе эпоксидной смолы токсичен, приводит к жестким склейкам, что в свою очередь снижает Ы5 долговечность гидроизоляции тензометрических датчиков. Из-за высоких внутренних напряжений, развиваемых при структурировании эпоксидной смолы, происходит разрушение гидроизо- @ ляции, поэтому применение этого состава не обеспечивает высокой надежности тензометрирования. Битумный состав не позволяет обеспечить стабильных диэлектрических характерис— тик системы и, кроме того, его использование приводит к малостабильной гидроизоляции тензометрических датчиков .

Известна мастика ЛН, представляющая собой 20% дихлорэтановый раствор наирита с добавкой ЗОЪ трифенилметантрииэоцианата (2).

Мастика характеризуется пониженной водостойкостью, что не позволяет использовать ее для гидроизолирования тензометрических датчиков.

2-6

0,5-2,0

0,1-0,5

3 5581 метрических датчиков и работоспособности

Цель изобретения — повышение эффективности гидроизолирования тензометрических датчиков и их работоспособности.

Поставленная цель достигается тем, 6 что мастика, включающая полихлоропрен, и-трет-бутилфенолформальдегидную смолу,окись цинка, окись магния,алкилбензолсульфонат натрия и растворитель,содержит в качестве алкилбензолсульфо- 10 ната натрия алкилбензолсульфонат натрия на основе хлорированных парафинов и дополнительно 20%-нЫй раствор трифенилметантриизоцианата в дихлорэтане при следующем соотношении компонентов„ вес.Ъ:

Полихлоропрен 1 2-16 п-трет-бутилфенолформальдегидная смола

Окись цинка

Окись магния

Ллкилбензолсульфонат натрия на основе хлорированных парафинов 0,5-3,0

20%-ный раствор трифенилметантриизоцианата в дихлорэтане 5-30

Растворитель Остальное

Состав готовят следующим образом.

В смеситель загружают 1/3 расчетного количества растворителя и поли- З0 хлоропрена (наирит НТ), перемешивают мешалкой до получения полностью однородной массы. Затем порциями вводят п-трет-бутилфенолформальдегидную смолу (смола Р 101), продолжая пере- 35 мешивание и после ее растворения остальное количество растворителя.

Затем при включенной мешалке в смеситель добавляют расчетное количество алкилбензолсульфоната натрия на 40 основе хлорированных парафинов(хлорсульфонол) и после его полного растворения окислы магния и цинка, Непосредственно перед выгрузкой соста ва в перемешиваемую систему вводят 45 трифенилметантриизоцианат в виде его 205-ного раствора в дихлорэтане (лейконат), перемешивание которого

d остальными ингредиентами продолжают в течение 5-10 мин. Приготовлен» ный таким образом состав готов к применению.

Так как состав непосредственно после изготовления обладает большой подвижностью, то вокруг тензометрического датчика, наклеенного на металлическую арматуру, устраивают отбортовку из пластилина любого типа.

Полученную таким образом ванночку, дном которой является поверхность с наклеенным на нее датчиком, заполняют 60 составом. Состав в течение 5 суток выдерживают в нормальных термовлажностных условиях. По истечении 5 суток пластилин снимают и используют для отбортовки других стержней, а гото- 65

Ниже представлены рецептуры мастики, вес.Ъ:

Пример 1.

Поли хл ор опр ен 14 и-трет-бутилфенолформальдегидная смола

Окись цинка

Окись магния

Алкилбензолсульфонат натрия на основе хлорирозанных парафинов 0,5

20Ъ-ный раствор трифенилметантриизоцианата в дихлорэтане

Растворитель

Пример 2.

Полихлоропрен 14 п-трет-бутилфенолформальдегидная смола 4

Окись цинка 1,5

Окись магния 0,3

Алкилбензолсульфонат натрия на основе хлорированных парафинов

20Ъ-ный раствор трифенилметантриизоцианата в дихлорэтане 25

Растворитель 52,7

Пример 3.

Полихлоропрен 14 п- тр ет- бутил фен олформальдегидная смола

Окись цинка

Окись магния

Алкилбензолсульфонат натрия на основе хлорированных парафинов 3,0

20%-ный раствор трифенилметантриизоцианата в дихлорэтане

Растворитель

1,5

0,3

54,7

2,5

1 е5

0,3

52,2

58 4 вый тензометр устанавливают в арматурный каркас железобетонной конструкции, при этом из каркаса вырезают арматурный элемент и на его место вваривают тензометрический датчик.

Определение напряженно-деформированного состояния железобетонных конструкций сводится при испытаниях к определению деформаций и напряжений в арматуре и бетоне, причем при нагружении испытуемых конструкций датчики фиксируют относительные деформации требуемых точек, а затем определяют напряженное состояние конструкции. Датчики, установленные непосредственно в теле бетона на арматуре или в качестве бетонных тензометров, защищены от влажности, возникающей при укладке бетона, гидроизоляцией . Перед испытаниями датчики проверяются, т.е. определяется сопротивление. Если изменения сопротивления значительны, то датчик выбраковывается. Далее оставшиеся датчики коммутируются, проводятся испытания железобетонных конструкций и по их показаниям оценивается напряженно-деформированное состояние конструкцйй

658158

4 . (контрольный ) . Ан а2 без хлорсульфонола.

5 (контрольный) . Ана2 без трифенилметанПример логичен примеру

Пример логичен примеру трии з оци ан ат а .

Свойства мастик лице. представлены в табКол-во изолированных датчиков, штуки

Вышли из строя после установки в ЖБК, штуки

Сопротивление изonя

Рабочие датчики, Ъ

Токсичн ость

Изменение сопротивления датчика

Состав по примерам

После гидроизоляции

После наклейки ции перед установкой

39,8

98 нет да 50-1000 59

495 нет да 100-1000 196

90 нет нет 60 — 80 47

Карбинальный

Эпоксидный

Битумный нет

61 да

48 нет

Известный (прототип) 41

14600 31

20000 22

20000 16

20000 18

1750 54

85 59

70 нет нет нет

97 нет нет нет

82 нет нет нет

84 нет нет нет

70 нет да

70 да нет нет

П р и м е ч а н и е: известный состав (прототип) характеризуется повьпаенной растекаемостью (нетехнологичен за счет сложности формования изделия), недостаточно водостоек °

Формула изобретения

0i5 — 3,0

12 — 16

Полихлоропрен п- трет- бутилфе н олформальдегидная смола

Окись цинка

Окись магния

2-6

0,5-2,0

0 1 — 0 5

Мастика, включающая полихлоропрен, и-трет-бутилфен олформальдегидную смолу, оки сь ци н к а, о к и с ь ма гни я, алкилбензолсульфонат натрия и растворитель, о тл и ч ающ а я с я тем, что, с целью повышения эффективности гидроизолирования тензометрических датчиков и их -работоспособности, она содержит в качестве алкилбензолсульфоцата натрия алкилбензолсульфонат натрия на основе хлорированных парафинов и дополнительно 204-ный раствор трифенилметантриизоцианата в дихлорэтане при следующем соотношении компонентов, вес. Ъ:

Как следует иэ данных сравнительных испытаний, предлагаемая мастика обеспечивает повышенную гидроизоляцию тензометрических датчиков на металлической арматуре железобетонных конструкций, их надежность и

5 работоспособность.

Ллкилбенэ олсульфон ат

45 натрия на основе хлорированных парафинов

20Ъ-ный раствор трифенилметантриизоцианата в дихлорэтане 5-30

Растворитель Остальное

Источники информации, принятые во внимание при экспертизе

1. Руководство по тензометрированию строительных конструкций и материалов. Изд. НИИбетона и железобетона Госстроя СССР, М., 1971, с. 298 †3.

2. Кардашов Д. А. Синтетические клен, М., Химия, 1976, с. 277.

3. Шварц А. С., Гронская Э. В.

60 Влияние поверхностно-активных веществ на свойства клея на основе наирита НТ. -"Известия высших учебных заведений. Технология легкой промпаленности" М, 1972, 9 4, c . .73-75.
