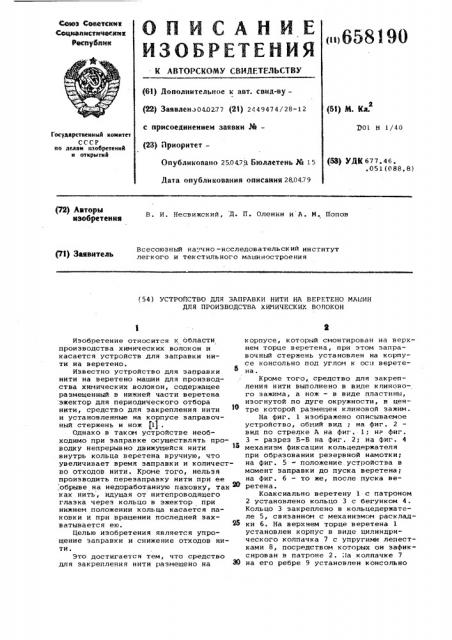

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлен, 040277 (21) 2449474/28-12 с присоединением заявки РЙ— (23) Йриоритет—

201 Н 1/40

Гоеударстаеииый комитет

СССР по делам иаобретеиий и открытий

Опубликовано 2504.72 Бюллетень № 15 (53) УД (677 ° 46. .051 (088, 8) Дата опубликования описания 28.0479 (72) Авторы нзобретенна

В. И. Несвижский, Д. П. Оленин и А. М. Попов

Всасоюзный научно -исследовательский институт легкого и текстильного машиностроения (71) Замвитель! 54) УСТРОЙСТВО ДЛЯ ЗАПРАВКИ НИТИ HA ВЕРЕТЕНО МАЫИН

ДЛЯ ПРОИЗВОДСТВА ХЖ1ИЧЕСКИХ ВОЛОКОН

Изобретение относится к области производства химических волокон н касается устройств для заправки нити на веретено.

Известно устройство для заправки нити на веретено машин для производства химических волокон, содержащее размещенный в нижней части веретена эжектор для периодического отбора нити, средство для закрепления нити и установленные на корпусе эаправочный стержень и нож (1) .

Однако в таком устройстве необходимо при заправке осуществлять проводку непрерывно движущейся нити внутрь кольца веретена вручную, что увеличивает время заправки и количество отходов нити, Кроме того, нельзя производить перезаправку нити при ее обрыве на недоработанную паковку, так как нить, идущая от нитепроводящего глазка через кольцо в эжектор при нижнем положении кольца касается паковки и при вращении последней захватывается ею.

И

Целью изобретения является упрощение заправки и снижение отходов нити.

Это достигается тем, что средство для закрепления нити размещено на ЭО к орпусе, который смонтирован на в ерхнем торце веретена, при этом заправочный стержень установлен на корпусе консольно под углом к ocí веретена.

Кроме того, средство для закрепления нити выполнено в аиде клинового зажима, а нож — в виде пластины, изогнутой по дуге окружности, в центре которой размещен клиновой зажим.

На фиг. 1 изображено описываемое устройство, общий вид ; на фиг. 2 вид по стрелке A на фиг. 1; не фиг.

3 - разрез Б-Б на фиг. 2; на фиг. 4 механизм фиксации кольцедержателя при образовании резервной намотки; на фиг. 5 - положение устройства в момент заправки до пуска веретена; на фиг. 6 — то же, после пуска веретена.

Коаксиально веретену 1 с патроном

2 установлено кольцо 3 с бегунком 4.

Кольцо 3 закреплено в кольцедержателе 5, связанном с механизмом раскладки 6. На верхнем торце веретена 1 установлен корпус в виде цилиндрического колпачка 7 с упругими лепестками 8, посредством которых он зафиксирован в патроне 2. Па колпачке 7 на его ребре 9 установлен консольно и под углом к оси веретена заправочный стержень 10, а на протиноположной ему стороне колпачка закреплен нож 11, в виде изогнутой по дуге окружности пластины. В центре окружности на колпачке размещено средство для закрепления нити 12, представляю- 5 щее собой клиновой зажим 13. В нижней части веретена установлен эжект<.р 14 для периодического отбора нити при заправке.

Для фиксации кольцедвржателя в 10 верхнем положении в зоне образования резерва 15 на патроне 2 он имеет снязанную с ним штангу 16, на которой хомутом 17 закреплена собачка 18.хностоник собачки 18 размещен внутри штан-15 ,Ги 16. Внутри штанги 16 смонтированы нажимной шток 19 и пружина 20. Для предотвращения выталкивания штока 19 иэ штанги 16 пружиной ?О в него вставлен штифт 21, а в штанге выполнены пазы, ограничивающие ход штока 1 9.

Кронштейн 22 с фиксирующей прорезью закреплен на раме машины (на чертеже н,показана) на высоте, соответствую-. щей месту размещения резервной намотки на.патроне.

При вращении веретена 1 лепестки 8 под действием центробежных сил прижимаются к внутренней поверхности патрона 2, обеспечивая надежное крепление колпачка на веретене. зо

При заправке свободный конец нити

12 направляют н эжектор 14. Кольцедержатель 5 поднимают до кронштейна

22, собачка 18 входит н его .прорезь и зацепляется эа него, удерживая коль-35 цедержатель н верх нем положении. Нить заводят и спиралеобразный глазок 23 и заправляют под бегунок 4. Участок нити от бегунка до эжектора 8 петлей набрасывают на запоаночный стержень

10 так, чтобы нходящая нить от бегунка скользила по цилиндрической поверхности колпачка, а нить, идущая в эжектор, скользила по торцоной поверхности колпачка (см. фиг. 5)л

При включении веретена 1 нить, идущая от бегунка 4, наматывается на цилиндрическую поверхность патрона

2 (см. фиг. 6). Нить, идущая в эжектор

8, скользит по торцовой поверхности колпачка, фиксируется клиновым зажимом 13 и разреэается на ноже 11. За счет дугообразной формы ножа 11 нить при повороте веретена находится в контакте с лезвием ножа только в одной точке, что повышает надежность 55 разрезания ее, Отрезанный конец ни90 4 ти заб>нрается эжектором 8. После этого нажатием на шток 19 выводят гобачку 18 из зацепления с кронштейном ? 2, а кольцедержатель опускают на кольцевую планку механизма раскладки. B результате закрепления кольца в момент заправки ны»е зоны намотк и нить, отбираЕиа я эжек тором, не касается тела намотки.

В случае обрыва нити в процессе наработки паковки оборванный конец напранляют в эжектор. После остано,на веретена находят оборванный конец нити в паконке, выводят его на верхнюю часть патрона и.вручную наматывают несколько витков нити на уровне наработки резерва ..Дальнейший порядок работы такой же, как и при заправке.

После съема оборванные концы, выведенные из паконки, попарно связывают, что уменьшает потери при дальнейшей первработке.

Таким образом, предлагаемое устройство позволяет запранлять нить на веретено в любой момент наработки паковки без пронодки нити внутрь кольца вручную с образованием резервной намотки.

Формула изобретения

1. Устройство для запранки нити на веретено глашин для производства химических волокон, содержащее размещенный н нижней части неретена эжектор для периодического отбора нити, средство для закрепления нити и установленные на корпусе заправочный стержень и нож, о т л и ч а ю щ е ес я тем, что, с целью упрощения заправки и снижения отходов нити, средство для закрепления нити размещено на корпусе, который смонтирован на верхнем торце веретена, при этом заправочный стержень установлен на корпусе консольно под углом к оси веретена.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что средстно ,для закрепления нити представляет собой клиновой зажим, а нож выполнен в виде пластины, изогнутой по дуге окружности, в центре которой размещен клиновой зажим.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9335303, кл. Э01 Н 1/40, 1970.

1 1 Ф;; ° ° . г

Ю.650190

Фиг. 6
