Метатель грунта
Иллюстрации
Реферат

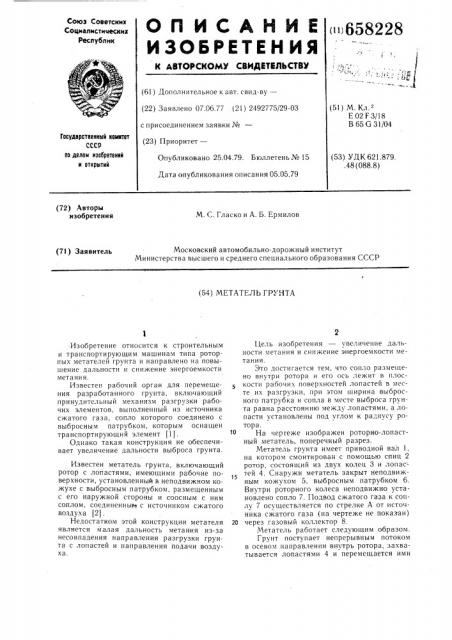

Союз Советских
Соцмалкстнческих
Реслублнк
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»658228
:1
Д (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.06.77 (2!) 2492775/29-03 с присоединением заявки № (23) Приоритет— (51) М.К .
Е 02 F 3/18
В 65 G 31/04
Гасударстееииый комитет
СССР па делам изабретеиий и открытий
Опубликовано 25.04.79. Бюллетень № 15
Дата опубликования описания 05.05.79 (53) УДК 621.879..48 (088.8) (72) Авторы изобретения
М. С. Гласко и А. Б. Ермилов
Московский автомобильно-дорожный институт
Министерства высшего и среднего специального образования СССР (71) Заявитель (54) МЕТАТЕЛЬ ГРУНТА
Цель изобретения — увеличение дальности метания и снижение энергоемкости метания.
Это достигается тем, что сопло размещено внутри ротора и его ось лежит в плоскости рабочих поверхностей лопастей в месте их разгрузки, при этом ширина выбросного патрубка и сопла в месте выброса грунта равна расстоянию между лопастями, а лопасти установлены под углом к радиусу ротора.
На чертеже изображен роторно-лопастный метатель, поперечный разрез.
Метатель грунта имеет приводной вал 1, на котором смонтирован с помощью спиц 2 ротор, состоящий из двух колец 3 и лопастей 4. Снаружи метатель закрыт неподвижным кожухом 5, выбросным патрубком 6.
Внутри роторного колеса неподвижно установлено сопло 7. Подвод сжатого газа к соплу 7 осуществляется по стрелке А от источника сжатого газа (на чертеже не показан)
20 через газовый коллектор 8.
Метатель работает следующим образом.
Грунт поступает непрерывным потоком в осевом направлении внутрь ротора, захватывается лопастями 4 и перемещается ими
Изобретение относится к строительным и транспортирующим машинам типа роторных метателей грунта и направлено на повышение дальности и снижение энергоемкости метания.
Известен рабочий орган для перемещения разработанного грунта, включающий принудительный механизм разгрузки рабочих элементов, выполненный из источника сжатого газа, сопло которого соединено с выбросным патрубком, которым оснащен транспортирующий элемент (1).
Однако такая конструкция не обеспечивает увеличение дальности выброса грунта.
Известен метатель грунта, включающий ротор с лопастями, имеющими рабочие поверхности, установленный в неподвижном кожухе с выбросным патрубком, размещенным с его наружной стороны и соосным с ним соплом, соединенным с источником сжатого воздуха (2) .
Недостатком этой конструкции метателя является малая дальность метания из-за несовпадения направления разгрузки грунта с лопастей и направления подачи воздуха.
658228
Формула изобретения
Составитель Л. Котельникова
Редактор Л. Лашкова Техред О. Луговая Корректор А. Власенко
Заказ 2011/26 Тираж 776 Подписное
Ц Н И И ПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ПП П к Патент>, r. Ужгород, ул. Проектная, 4
3 по неподвижному кожуху 5 к выбросному патрубку 6. Лопасти могут быть установлены под углом к радиусу ротора, например в сторону вращения ротора, при этом на неподвижный кожух приходится незначительная часть нормального давления от центробежных сил, действующих на грунт, что ведет к уменьшению трения грунта о кожух и снижению энергоемкости процесса, метания.
В зоне выброса грунта за счет совместного действия центробежных сил и давления потока газа, истекающего из сопла 7, грунт выбрасывается из метателя по направлению стрелки Б и перемещается по баллистической траектории в попутном потоке газа, направление движения которого совпадает с направлением выброса грунта, что способствует снижению сил аэродинамического сопротивления.
1. Метатель грунта, включающий ротор с лопастями, име1ощими рабочие поверхнос4 ти, установленный в неподвижном кожухе с выбросным патрубком, размещенным с его наружной стороны и соосным с ним соплом, соединенным с источником сжатого воздуха, отличающийся тем,что, с целью увеличения дальности метания и снижения энергоемкости метания, сопло размещено внутри ротора и его ось лежит в плоскости рабочих поверхностей лопастей в месте их разгрузки, при этом ширина выбросного патрубка и сопла в месте выброса грунта равна расстоянию ,о между лопастями.
2. Метатель по п. 1, отличающийся тем, что лопасти установлены под углом к радиусу ротора.
Источники информации, принятые во вни15 мание при экспертизе
1. Авторское свидетельство СССР по заявке № 2391430/03, кл. Е 02 F 3/18, 1976.
2. Заявка № 2473238/03, кл. Е 02 F 3/18, 1977, по которой принято решение о выдаче авторского свидетельства.
