Цепная теплообменная завеса вращающейся печи

Цепная теплообменная завеса вращающейся печи

Иллюстрации

Показать все

Реферат

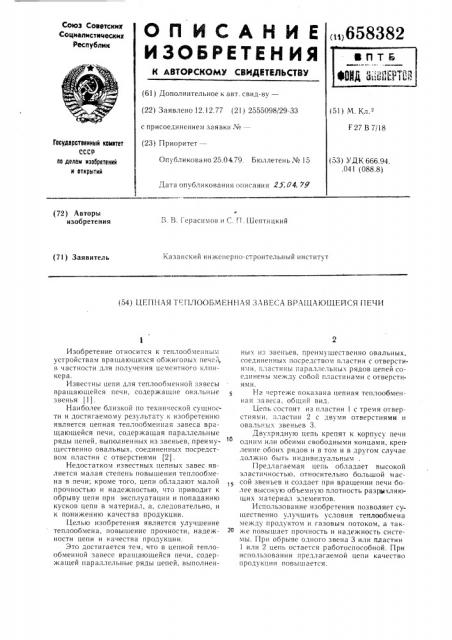

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДПЕЛЬСТВУ

Союз Советскик

Социалистических

Реотублик

„,>658382 (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.12.77 (21) 2555098/29-33 с присоединением заявки ¹â€” (23) Приоритет —— (51) М. Кл.

F27 В 7/18

Государственный иамитет ссср па делам изобретений и открытий

Огубликовано 25.0479. Бюллетень № 15 (53) УДК 666.94. .04! (088.8) Дата опубликования описания ГХОЗ. УУ (72) Авторы изобретения

В. В. Герасимов и С. Г1. Шептицкий

Казанский инженерно-строительный институт (71) Заявитель (54) ЦЕПНАЯ T"=ÏËOOÁÌÅÍHÀß ЗАВЕСА ВРАЩАЮЩЕЙСЯ ПЕЧИ

Изобретение относится к теплооб vlpííûì устройствам вращающихся обжиговых пече,"1, в частности для получения цементного клинкера.

Известны цепи для теплообменной "-,àâåñû вращающейся печи, содержащие овальные звенья (1) .

Наиболее близкой по технической сущности и достигаемому результату к изобретению является цепная теплообменная завеса вращающейся печи, содержащая параллельные ряды цепей, выполненных из звеньев, преимущественно овальных, соединенных посредством пластин с отверстиями (2).

Недостатком известных цепных завес является малая степень повышения теплообмена в печи; кроме того, цепи обладают малой прочностью и надежностью, что приводит к обрыву цепи при эксплуатации и попаданию кусков цепи в материал, а, следовательно, и к понижению качества продукции.

Целью изобретения является улучшение теплообмена, повышение прочности, надежности цепи и качества продукции.

Это достигается тем, что в цепной теплообменной завесе вращающейся печи, содержащей параллельные ряды цепей, выполненных из звеньев, преимущественно овальных, соединенных посредством пластин с отверстиями. пластины параллельных рядов цепей соединены между собой пластинами с отверстиями.

На чертеже показана цепная теплообMåíная зазеса, общий вид.

Цепь состоит из пластин 1 с тремя отверстиями, пластин 2 с двумя отверстиями и овальнь.х звеньев 3.

Двухрядную цепь крепят к корпусу печи

10 одним или обеими свободными концами, крепление обоих рядов и в том и в другом случае должно быть индивидуальным

Предлагаемая цепь обладает высокой эластичностью, относительно большой массой звеньев и создает при вращении печи более высокую объемную плотность разрыхляющих материал элементов.

Использование изобретения позволяет существенно улучшить условия теплообмена между продуктом и газовым потоком, а также повышает прочность и надежность системы. При обрыве одного звена 3 или пластин

1 или 2 цепь остается работоспособной. При использовании предлагаемой цепи качество продукции повышается.

658382

Формула изобретения

Составитель Л. Петрова

Редактор А.Морозова Техред О. Луговая Корректор О. Билак

Заказ 2033/34 Тираж 605 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП кПатент», т. Ужгород, ул. Проектная, 4

Цепная теплообменная завеса вращающейся печи, содержащая. параллельные ряды цепей, выполненных из звеньев, преимущественно овальных, соединенных посредством пластин с отверстиями, отличающаяся тем, что, с целью улучшения теплообмена, повышения прочности, надежности цепи и ка4 чества продукции, пластины параллельных рядов цепей соединены между собой пластинами с отверстиями.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 226453, кл. F 27 В 7/18, 1967.

2. Авторское свидетельство СССР № 330321, кл. F 27 В 7/18, 1966.
