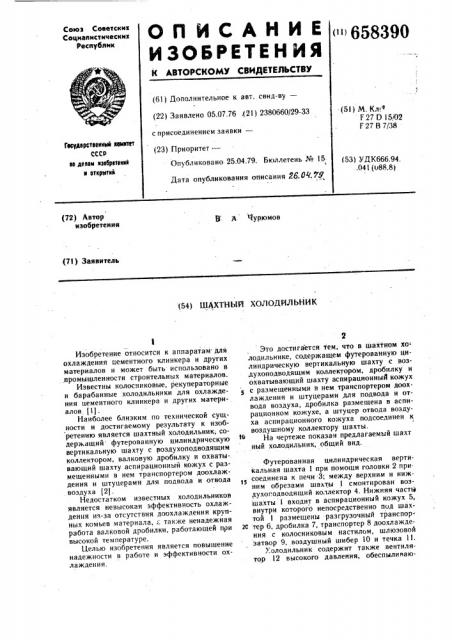

Оп ИСАЙ ИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических республик
<" 658390 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.07.76,(21) 2380660/29-33 (5l ) М. Кл. а
F27 D 1502
F 27 В 7/38 с присоединением заявки—
Гас дарстааанма канает ссср аа делам азабрвтакак в аткрмтка (23) Приоритет—
Опубликовано. 25.04.79. Бюллетень № 15
Дата опубликования описания 26.09. Ю (53) УДК666.94. .041(о88.8) (72) Автор изобретения
В A Чурюмов (71) Заявитель (54) ШАХТНЫЙ ХОЛОДИЛЬНИК
Изобретение относится к аппаратам. для охлаждения цементного клинкера и других материалов и может быть использовано в промышленности строительных материалов.
Известны колосчиковые, рекуператорные и барабанные холодильники для охлаждения цементного клинкера н других материалов, 11).
Наиболее близким по технической сущности и достигаемому результату к изобретению является шахтный холодильник; содержащий футерованную цилиндрическую вертикальную шахту с роздухоподводящим коллектором, валковую дробилку и охватывающий шахту аспирационный кожух с размещенными в нем транспортером доохлаждения и штуцерами для подвода и отвода воздуха t2I.
Недостатком известных холодильников является невысокая эффективность охлаждения из-за отсутствия доохлаждения крупных комьев материала, также ненадежная работа валковой дробилки, работающей при высокой температуре.
Целью изобретения является повышение надежности в работе и эффективности охлаждения.
Это достигается тем, что в шахтном холодильнике, содержащем футерованную цилиндрическую вертикальную шахту с воздухоподводящим коллектором, дробилку и охватывающий шахту аспирационный кожух с размещенными в нем транспортером доохлаждения и штуцерами для подвода и отвода воздуха, дробилка размещена в аспирационном кожухе, а штуцер отвода воздуха аспирационного кожуха подсоединен к воздушному коллектору шахты.
На чертеже показан предлагаемый шахт ный холодильник, общий вид.
Футерованная цилиндрическая верти. кальная шахта 1 при помощи головки 2 при т соединена к печи 3; между верхним и ниж. ним обрезами шалты 1 смонтирован воздухогодводящий коллектор 4. Нижняя частц шахты 1 входит в аспирационный кожух 5, внутри которого непосредственно под шахтой l размещены разгрузочный транспор2С тер 6, дробилка 7, транспортер 8 доохлаждения с колоски ковым настилом, шлюзовои затвор 9, воздушный шибер 10 и течка 11, .т:олодильник содержит также вентилятор 12 высокого давления, обеспыливающую установку 13 с газоходами !4 — !6 идатчик 17 уровня материала.
Шахта имеет следующие размеры: диаметр в свету д нижней части d = (0,3 — 1) Д, диаметр выше коллектор 4 di = (0,2 — -0,9) Д, высоту h = (1 — 3) Д, где 0 — диаметр печи 3 в свету, а коллектор 4 расположен на расстоянии Н вЂ” — (0,2 — 0,5)Н от верхнего обреза шахты 1.
Холодильник работает следующим образом;
Материал иэ печи 3 поступает в шахту 1 и заполняет ее до уровня, определяемого датчиком 17 уровня материала, так как разгрузочный транспортер 6 стоит. При достижении этого уровня датчик 17 включает транспортер 6 и обеспечивает поддержание заданного уровня за счет его включения — выключения.
Крупные куски материала дробят дробилкой 7 и доохлаждают на транспортере 8 доохлаждения с колосниковым настилом„ так как наличие . шлюзового затвора 9 и плотное нрилегание транспортера 8 к аспирационному кожуху 5 обеспечивает проход воздуха, забираемого через шибер 10 только через слой материала на колосниковом настиле транспортера 8. доохлаждения.
Материал в шахте 1 :".охлаждается воздухом, который -вентилятором 12 высокого давления, после обеспыливания в обеспыливающей установке 13, через коллектор 4 продува т через, слой материала, который находится выпье коллектора как слои материала ниже коллектора 4 имеет большую толщину. Прорывающийся на аварийных режимах через нижний обрез шахты 1 воздух вновь забирают вентилятором 12.
Сужение верхней части шахты 1 необходимо для создания кипящего слоя, в котором процесс охлаждения происходит более эффективно, Формула изобретения
Шахтный холодильник, содержащий футерованную цилиндрическую вертикальную шахту с воздухоподводящим коллектором, 1$ дробилку и охватывающий шахту аспирационный кожух с размещенными в нем транспортером доохлаждения и штуцерами для подвода и отвода воздуха, отличающийся тем, что, с целью повышения надежности работы и эффективности охлаждения, дробил-. зе ка размещена в аспирационном кожухе, а штуцер отвода воздуха аспирационного кожуха подсоединен к воздушному коллектору шахты.
Источники информации, принятые во внимание при экспертизе
1. Банит Ф. Г.„Несвижский О. А. Меха- ническое бборудование цементных заводов, Изд-во «Машиностроение», М., 1975, с. 211;
2. Патент ФРГ № 1303526, кл. 31 а 3 1502, 1972.
