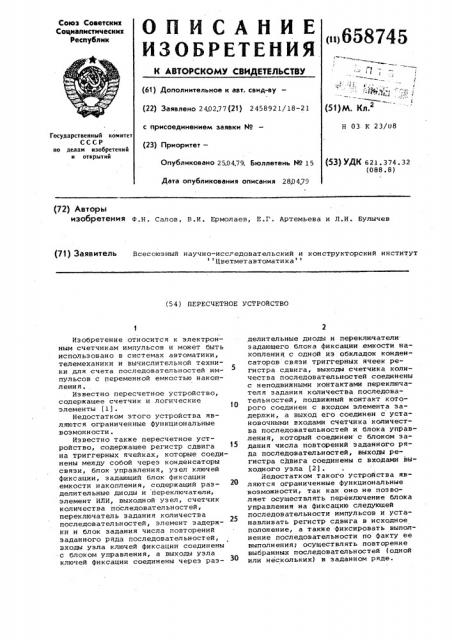

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву—
Союз Советских
Социалистических
Республик
<о658745
l
< с с ) \
4 1 (51)М. Кл.
Н 03 К 23/08 (22) Заявлено 2402,77(21) 2458921/18-21 с присоединением заявки ¹
Государственный комитет
СССР ио делам изобретений и открытий (23) Приоритет—
Опубликовано 25.04.79. Бюллетень ¹ 18
Дата опубликования описания 2804.79 (53) УДК 621.374.32 (088.8) (72) Авторы
ИЗОбрЕтЕНИЯ Ф.Н. Сапов, В.И. Ермолаев, Е.Г. Артемьева и Л.И. Булычев (71) ЗаяеитеЛь Всесоюзный научно-исследовательский и конструкторский институт Цветметавтоматика (54) ПЕРЕСЧЕТНОЕ УСТРОЙСТВО
Изобретение относится к электронным счетчикам импульсов и может быть использовано в системах автоматики, телемеханики и вычислительной техники для счета последовательностей импульсов с переменной емкостью накопления.
Известно пересчетное устройство, содержащее счетчик и логические элементы (1).
Недостатком этого устройства являются ограниченные функциональные возможности.
Известно также пересчетное устройство, содержащее регистр сдвига на триггерных ячейках, которые соединены между собой через конденсаторы связи, блок управления, узел ключей фиксации, задающий блок фиксации емкости накопления, содержащий разделительные диоды и переключатели, элемент ИЛИ, выходной узел, счетчик количества последовательностей, переключатель задания количества последовательностей, элемент задержки и блок задания числа повторений заданного ряда последовательностей, входы узла ключей фиксации соединены .с блоком управления, а выходы узла ключей фиксации соединены через раэделительные диоды и переключатели задающего блока фиксации .емкости накопления с одной из обкладок конденсаторов связи триггерных ячеек регистра сдвига, выходы счетчика количества последовательностей соединены с неподвижными контактами переключателя задания количества последовательностей, подвижный контакт которого соединен с входом элемента задержки, а выход его соединен с установочными входами счетчика количества последовательностей и блока управления, который соединен с блоком задания числа повторений заданного ряда последовательностей, выходы регистра сдвига соединены с входами выходного узла (2) .
Иедостатком такого устройства являются ограниченные функциональные возможности, так как оно не позволяет осуществлять переключение блока управления на фиксацию следующей последовательности импульсов и уста.— навливать регистр сдвига в исходное положение, а также фиксировать выполнение последовательности по факту ее выполнения; осуществлять повторение выбранных последовательностей (одной или нескольких) в заданном ряде.
3 65874
С целью расщирения функциональных возможностей в пересчетное устройство, содержащее регистр сдвига с триггерными ячейками, соединенными между собой через конденсаторы связи, блок управления, узел ключей фиксации, задающий блок фиксации емкости накоп- 5 ления, содержащий разделительные диоды и переключатели, счетчик количества последовательностей, элемент
ИЛИ, выходной узел, элемент задержали и блок задания числа повторений заданного ряда последовательностей,входы узла ключей фиксации соединены с блоком управления,а выходы через разделительные диоды и переключатели задающего блока фиксации емкости накопления — с одной из обкладок кон— денсаторов связи триггерных ячеек регистра сдвига, выходы счетчика количества йоследовательностей соединены с неподвижными контактами переключателя задания количества последо.вательностей, подвижный контакт которого соединен с входом элемента задержки, выход которого соединен с установочными входами счетчика количества последовательностей и блока управления, который соединен с блоком задания числа повторений заданного ряда последовательностей, выходы регистра сдвига соединены с входами выходного узла, дополнительно внеде- 30 ны узел задания повторения выбранной последовательности импульсов, узел ячеек. совпадений и диод, первые входы узла ячеек совпадений соединены
Через узел задания повторения выбранной последовательности с выходами счетчика количества последовательностей, а вторые входы узла ячеек совпадений соединены с выходом выходного узла, со счетным входом счетчика количества последовательностей и через . диод с установочным входом регистра сдвига, выходы ячеек узла совпадений соединены с входами элемента ИЛИ, выход которorо соединен с переключающйм входом блока управления.
Ыа чертеже дана структурная схема предлагаемого пересчетного устройства.
Пересчетное устройство содержит элемент ИЛИ 1, узел 2 ячеек совпадений с ячейками 3-1-3-п выходной узел 50
4, регистр 5 сдвига с триггерными ячейками 6-1-6-5, задающий блок 7 фиксации емкости накопления с переключателями 8- 1-8-и, блок 9 управления, у" åë 10 ключей фиксации с клю- 55 чами 11-.1-11-3, блок 12 задания числа повторений заданного ряда последовательностей, счетчик 13 количества последовательностей, элемент 14 задержки, переключатель 15. задания коли-60 честна последовательностей, узел 16 задания повторения выбранной последовательности импульсов, причем триггерные ячейки 6- 1-6" 5 регистра 5 сдвига соединены между собой через конденсаторы 17-1-17-4 связи, входы
5 4 узла 10 ключей фиксации соединены с блоком 9 управления, а выходы через разделительные диоды 18-1-18-3 и переключатели 8-1-8-и з адающего блока 7 фиксации емкости накопления соединены с одной из обкладок конденсаторов связи триггерных ячеек регистра 5 сдвига, выходы же счетчика 13 количества последонътельностей соединены с неподвижными контактами переключателя 15 задания количества последовательностей, подвижной контакт которого соединен с входом элемента
14 временной задержки, а выход элемента 14 соединен с установочными входами счетчика 13 и блока 9 управления, который соединен с бгоком 12 задания количества повторений заданного ряда последовательностей, выходы же триггерных ячеек регистра 5 сдвига соединены с входами выходного узла 4, первые же входы ячеек
3 — 1-3-и узла 2 совпадений через узел
16 задания повторения выбранной последовательности соединены с выходами счетчика 13, а вторые их выходы соединены с выходом выходного уз— ла 4, со счетным входом счетчика 13 количЕства последовательностей, а через диод 19 с установочным входом регистра 5 сдвига, выходы же ячеек узла совпадений 2 соединены с входами элемента ИЛИ 1, а его выход соединен с переключающим входом блока 9 управления, вход 20 является установочным, вход 21 — счетным.
Пересчетное устройство работает следующим образом.
В исходном состоянии триггерные ячейки 6-2-6-5 регистра 5 сдвига установлены в положение 0, а ячейка 6 — 1 в положение 1, конденсатор 17-1 заряжен, остальные разряжены. Предположим, что переключателем 15 задано три .последовательности импульсон, а переключателями
18-1-18-3 заданы количества импульсон, которые должны быть накоплены в каждой последовательности, и с блока управления подается сигнал, открывающий ключ 11-1 . Тогда положительный потенциал через диод 18-1 и переключатель 8-1 поступает на обкладку конденсатора 17-2 ячейки. Поступающие на вход 21 импульсы прекращают накапливаться в устройстне по достижении установленного переключателем 8-1 числа единиц,так как положительный потенциал, приложенный K обкладке конденсатора связи, препятствует его заряду.
Одновременно с выполнением первой последовательности выходным сигналом выходного узла 4 через диод 19 регистр 5 сдвига приводится в исходное состояние, а счетчиком 13 фиксируется выполнение первой последовательности и через ячейку 3-1 узла 2 совпадений и элемент ИЛИ 1 блок 9 управления переключается на следующий шаг, открывая ключ 11-2, который аналогично
58745
Формула изобретения
6 фиксирует емкость следующей последовательности импульсов и т.д.
После выполнения заданного переклю чателем 15 количества последовательностей сигналом с выхода счетчика 13 через замкнутый контакт переключателя
15 и временной элемент 14 задержки блок 9 управления и счетчик 13 количества последовательностей приводятся в исходное состояние и работа устройства повторяется до заданного блоком 12 числа повторений.
В случае необходимости повторения одной или нескольких последовательностей в данном ряде, например второй, которая задается узлом 16, выполнение последовательностей производится устройством аналогично изложенному, только после фиксации счетчиком 13 исполнения второй последовательности сигналом со второго его выхода через узел 16 подается в узел
2 сигнал запрета и блок управления на следующий шаг не переключается и, следовательно, устройство осуществляет накопление импульсов второй последовательности вторично. После ее выполнения счетчик 13 регистрирует ее выполнение и снимает запрет с узла 2, который через элемент ИЛИ 1 переключает блок 9 управления на следующий шаг и работа устройства осуществляется аналогично.
Пересчетное устройство обеспечивает переключение блока управления на фиксацию следующей последовательности импульсов и устанавливает регистр сдвига в исходное положение, при этом регистрируется счетчиком количества последовательностей по факту исполнения предыдущей последовательности, а также при необходимости осуществляется повторение выбранной одной или нескольких последовательностей в их заданном ряде, что повышает надежность пересчетного устройства и расширяет область его исполь з сван и я .
Пересчетное устройство, содержащее регистр сдвига на триггерных ячейках, которые соединены между собой через конденсаторы связи, блок управления, узел ключей фиксации, задающий блок фиксации емкости накопления, содержащий разделительные диоды и переключатели, элемент ИЛИ, выходной узел, счетчик количества последовательностей, переключатель задания количества последовательностей, элемен — задержки и блок задания числа повторений заданного ряда последовательностей, входы узла ключей фиксации соединены с блоком управления, а выходы узла ключей фиксации соединены через разделитель- . ные диоды и переключатели задающего блока фиксации емкости накопления с одной иэ обкладок конденсаторов связи триггерных ячеек регистра сдвига, выходы счетчика количества последовательностей соединены с неподвижными контактами переключателя задания количества последовательностей, подвижный контакт которого соединен с входом элемента задержки, а выход его соединен с установочными входами счетчика количества последовательностей и блока управления, который соединен с блоком задания числа по25 вторений. заданного ряда последовательностей, выходы регистра сдвига соединены с входами выходного узла, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных воз30 можностей, в пересчетное устройство дополнительно введены узел задания повторения выбранной последовательности импульсов, узел ячеек совпадений и диод, первые входы ячеек
35 узла совпадений чеРез узел задания повторения выбранной последовательности импульсов соединены с выходами счетчика количества последовательностей, а вторые входы узла ячеек
40 совпадений — с выходом выходного узла, со счетным входом счетчика количества последовательностей и через диод с установочным входом регистра сдвига, выходы ячеек узла совпадений соединены с входами элемента
ИЛИ, выход которого соединен с переключающим входом блока управления.
Источники информации, принятые во внимание при экспертизе
1. Патент Австрии Р 315289, кл. 21 с 5, 1974.
?. Заявка д 2336391/21, кл. Н 03 К 23/08, 1976.
