Термоэлектрический осушитель воздуха

Термоэлектрический осушитель воздуха

Иллюстрации

Показать все

Реферат



ТЕРМОЭЛЕКТРИЧЕСКИЙ ОСУШИТЕЛЬ ВОЗДУХА, содержащий корпус с последо- {вательно соединенными походу воздуха опускным и подъемным каналами, разделенными перегородкой, термоэлектрическую батарею с горячими спаями, снабженными радиатором, холодными, размещенными в опускном канале, и расположенный в подъемном канале нагреватель, отличающийся тем, что, с целью повышения экономичности, перегородка снабжена ребрами, общими для каналов и размещенными в опускном на входе, перед холодными спаями, а в подъемном - на выходе^ причем радиатор горячих спаев установлен снаружи корпуса, а нагреватель - над ребрами.Iи»-1(Лу^ :л эо;о ел

СООЗ СОВЕ1 СНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) SU (Н3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2448882/23-06 (22) 03.02.77 (46) 23.06.83. Бюл.Р23. (72) P.Â. Ковальский, Н.В. Коломоец, Т.В. Новикова, В.П. Проценко, В.М. Ржевский и Э.А. Семенков (53) 532.37(088.8) (56) 1. Авторское свидетельство СССР

Р 541384, кл. F 25 В 21/02, 1975. (54)(57) ТЕРМОЭЛЕКТРИЧЕСКИЙ ОСУШИТЕЛЬ

ВОЗДУХА, содержащий корпус с последо(вательно соединенными походу воздуха опускным и подъемйым каналами, разg(5Q F 25 B 21 02 Н 01 L 35 28 деленными перегородкой, термоэлектрическую батарею с горячими спаями, снабженными радиатором, холодными, размещенными в опускном канале, и расположенный в подъемном канале нагреватель, отличающийся тем, что, с целью повьааения экономичности, перегородка снабжена ребрами, общими для каналов и размещенными в опускном на входе, перед холодными спаями, а в подъемном - на выходе причем радиатор горячих спаев установлен снаружи корпуса, а нагреватель — над ребрами.

658950

Редактор O. Юркова Техред Т,Маточка Корректор tO. Макаренко

Заказ 6489/2 Тираж 530. Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 1 3 0 35, Москва, Ж- 35, Раушская наб ., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к термоэлектрическим охлаждающим устройствам и может быть использовано, в частности, для поддержания низкой влажности масла в рабочем объеме силового трансформатора. 5

Известны термоэлектрические осушители воздуха, содержащие корпус с последоважельно соединенными по ходу воздуха опускным и подъемным канафами, разделенными перегородкой, IO термоэлектрическую батарею с горячими спаями, снабженными радиатором, холодными, размещенными в опускном канале, и расположенный в подъемном канале нагреватель (1g .

Недостаток таких термоэлектрических осушителей заключается в их неэкономичности, поскольку большая часть развиваемой термоэлементами холодопроизводительности расходуется на охлаждение воздуха, и только небольшая часть на конденсацию влаги из воздуха, в результате не только осушение, но и охлаждение воздуха до точки росы осуществляется термоэлементами с затратой электроэнергии.

Цель изобретения повышение экономичности.

Это достигается тем, что перегородка снабжена ребрами, общими для каналов и размещенными в опускном на входе, перед холодными спаями, а в подъемном — на выходе, причем радиатор горячих спаев установлен снаружи корпуса, а нагреватель — над реб- 35 рами.

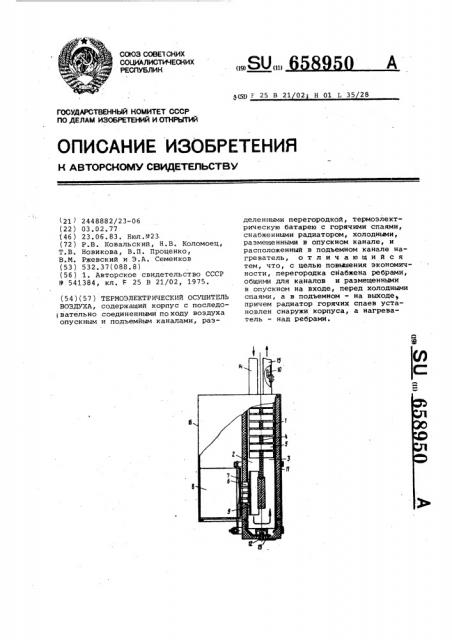

На чертеже изображено предлагаемое устройство.

Термоэлектрический осушитель содержит корпус 1, опускной канал 2, 4р подъемный канал 3, перегородку 4„ выполненную из оргстекла и снабженную ребрами 5, термоэлектрическую бата- рею 6 с горячими спаями 7, .снабженными радиатором 8, и холодными спа- 45

1 ями 9, нагреватель 10, теплоизоляцию 11, сливной клапан 12, вспомогательный термоэлемент 13 для осуществления периодического оттаивания конденсата, патрубок 14 для подачи осушаемого воздуха, патрубок 15 для отвода в трансформатор осушенного воздуха. Корпус 1 помещен в кожух 16.

Работа предлагаемого осушителя, как и любого термоэлектрического охлаждающего устройства, основана на эффекте Пельтье, заключающегося в том, что при прохождении через термобатарею постоянного тока на одним спаях поглощается некоторое количество тепла, а на других выделяется.

За счет напора, развиваемого нагревателем 10 и обусловленного разностью плотностей воздуха в опускном и в подъемном каналах, воздух из расширительного бака транс форматора через всасывающий патрубок 14 поступает в опускной канал

1 осушителя. Здесь воздух охлаждается ребрами 5 .до точки росы, затем на холодных спаях 9 происходит конденсация паров и вымораживание последних. Поднимаясь по подъемному каналу 3, осушенный холодный воздух проходит мимо ребер 5 и удаляется через патрубок 15, Металлическое, например алюминиевые ребра 5 за счет собственной высокой теплопроводности обеспечивают передачу тепла из полости опускного канала в полость подъемного, что и влечет за собой охлаждение до точки росы воздуха, поступающего на осушение к термоэлектрическим батареям.

Регулируемый нагреватель позволяет создать оптимальную величину тяги и расхода воздухач 8 при которых в осушителе конденсируется максимум влаги л 8 при 5 - и

->О, а при больыих G> влага не выпадает, так как воздух не охлаждается до точки росы

Установка сквозных общих ребер для спускного и подъемного каналов на этапе охлаждения воздуха до точки росы позволяет значительно на 90%) уменьшить требуемую холодопроизводительность термоэлементов по сравнению с известным термоэлектрическим осушителем воздуха, что сокращает расход электроэнергии на питание термобатарей.

В предлагаемом осушителе может быть достигнуто снижение потребляемой мощности на 50-55% по сравнению с аналогичными вариантами осушителя, где предварительное охлаждение до точки росы осушаемого воздуха осуществляется за счет холодопроизводительности термобатареи.
