Композиция
Иллюстрации
Реферат

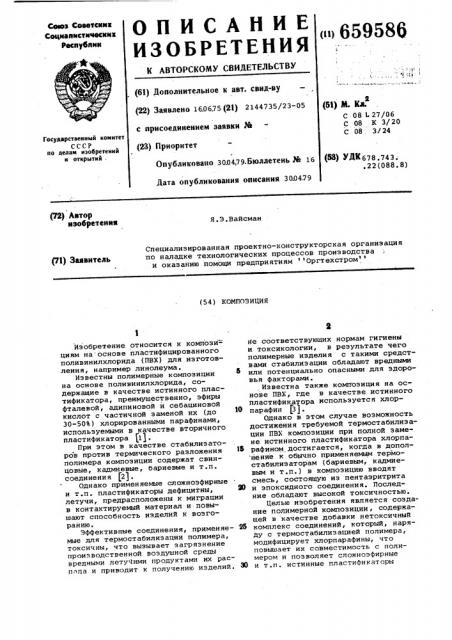

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сеюэ Советским
Соцнанистичасиик
Рвспубяни
< > 659586 (61) Дополнительное к авт. свид-ву (S1) я1. Кл.
С. 08 L 27/06 с 08 к 3/20
С 08 3./ 24 (22) Заявлено 16.0675 (21) 2144735/23-05 с присоединением заявки ЭЙ (23) Приоритет
Государственный комитет
СССР но делам изобретений и открытий .
Опубликовано 300479.Бюллетень ЭЙ 16
Дата опубликования описания 300479 (58) УДК678.743;, 22 (088. 8) (72) Автор изобретения
Я.Э.Вайсман
Специализированная проектно-конструкторская организация по наладке технологических процессов производства и оказанию помощи предприятиям Opгтехстром (71) Заявитель (54) КОМПОЗИЦИЯ
Изобретение относится к компози= ци ям н а ос нов е пл асти фицир ов ан ного поливинилхлорида (ПВХ) для иэготовлеиия, например линолеума.
Известны полимерные композиции на основе поливинилхлорида, содержащие в качестве истинного пластификатора, преимущественно, эфиры фталевой, адипиновой и себациновой кислот с частичной заменой их (до
30-50%) хлорированными парафинами, используемыми в качестве вторичного пластификатора (11.
При этом в качестве стабилизаторов против термического разложения полимера композиции содержат свинцовые, кадмиевые, бариевые и т.п. соединения (2).
Однако применяемые сложноэфирные и т.п. пластификаторы дефицитны, летучи, предрасположены к миграции в контактируемый материал и повышают способность изделий к возгоранию.
Эффективные соединения, применяемые для термостабилизации полимера, токсичны, что вызывает загрязнение производственной воздушной среды вредными летучими продуктами их распада и приводит к получению изделий. не соответствующих нормам гигиены и токсикологии, в результате чего полимерные изделия с такими средствами стабилизации обладают вредными или потенциально опасными для здоровья факторами.
Известна также композиция íà основе ПВХ, где в качестве истинного пластификатора используется хлор10 парафин (3).
Однако в этом случае возможность достижения требуемой термостабилизации ПВХ композиции при полной замене истинного пластификатора хлорпа16 рафином достигается, когда в допол нение к обычно применяемым термостабилиэаторам (бариевым, кадмиевым и т.п.) в композицию вводят смесь, состоящую из пентаэритрита
Ю и эпоксидного соединения. Последние обладают высокой токсичностью.
Целью изобретения является создание полимерной композиции, содержащей в качестве добавки нетоксичный
25 комплекс соединений, который, наряду с термостабилизацией полимера, модифицирует хлорпарафины, что повышает их совместимость с полимером и позволяет сложноэфирные
30 и т.п. истинные пластификаторы . )586
0,90
0,90
0,09 поливинил40,00
;)2
К = — ) пэ с
26, 40
2,20
0,95
Я35 00
2,10
1, 10
li 10
0,11
Kî) )àO /
К г) А
40
1,80
28,9
Таблица 1
Объемный вес., г/см
Истираемость, г/см
0,019
0 i 031 .
0,58
0,58
0,24
0,26 полностью заменить хлорпарафином оптимального состава, содержащим
52- хлора..
В случае применения хлорпарафина с существенно меньшим содержанием в нем хлора, потребность в последнем корректируют коэффициентом, который характеризует его полярную эквивалентность, и определяют по формуле где С вЂ” содержание хлора в используемом хлорпарафине, Ъ .
Поставленная цель достигается тем, что композиция на основе по- 15 ливинилхлорида содержит в качестве термостабилизатора добавку, представляющую собой комплекс соединений следующего состава, в процентах к поливиHHлхлориду: 20
Окись кальция (СаО) 2,50-3,05
Ортоборная кислота (НВО) 2,50-3, 05
Бейзойная кислота (С Н СО Н) О, 25-0, 30
Окись кальция можно заменить каль. циевой негашеной известью, потребность в которой корректируют, исходя из содержания в ней активной СаО и определяют по формуле 30 где Кс„ — требуемое количество окиси кальция, Ъ;
А . — содержание в извести активной СаО, Ъ.
Пример 1 . Смола, поливинилхлорида, марки С-63-М, Гост 14332-69 36,00
Хлорпарафин ХП-421, ТУ 6-01 -120-67 20,00
Антистатик Стеарокс-б, ГОСТ 8980-59
Светостабилизатор Бензон ОМ, РТУ 71-63 0,75
Наполнитель — известняковая мука
Пигмент — литопон, ГОСТ
907-53 2,00
Водопоглощение, Ъ
Полная деформация при испытании на приборе
ПВ-2 после 10 мин
ОKè< i Ii ал ь jH5l, 1 О(!
8677-6Г)
Ортобор,3)1 Kèñëîòà, Гост 2629 — 44
Бензойная кислота, ГОСТ 6413-67
Пример 2. Смола хлоридная, марки С-63-N
ГОСТ 14332-69
Хлорпарафин ХП-470 с содержанием 47Ъ хлора
ТУ С-01-568-71
Антистатик Стеарокс-6
ГОСТ 8980-59
Светостабилизатор Бен зон ОМ, РТУ 71 — 63
Наполнитель — извести ковая мука
Пигмент — литопон, ГОСТ 907-53
Окись кальция, ГОСТ 8677-66
Ортоборная кислота, ГОСТ 2629-44
Бензойная кислота, ГОСТ 6413-67
Пример 3. Смола полизинилхлоридная, марки C63-М, ГОСТ 14332-69 38,00
Хлорпарафин ХП-421, ТУ 6-01-120 -67 22гОО
Антистатик Стеарокс-б, ГОСТ 8980-59 2,00
Светостабилизатор Бензон ОМ, РТУ 71-63 0,85
Наполнитель — известняковая мука 33,00
Пигмент — литопон, ГОСТ 907-53 2,05
Окись кальция, ГОСТ 8677-66 1,00
Ортоборная кислота, ГОСТ 2629-44 1,00
Бензойная кислота, ГОСТ 6413-67 0,10.
Получают композицию обычным вальцово-каландровым способом или методом экструзии с переработкой массы при температуре от 130 до 170 С.
Физико-механические свойства линолеума приведены в табл.1.
659586 т
О,ll
О, 31
1,12
0,42
То же остаточная
Усадка, Ъ
Морозостойкость, С о — 25
Т а б л и ц а 2
Обогрев
Потеря в есе, r
Вес до и пытания, г
Образцы линолеума ес после
Темп, Продоло
С жител спытаки я, и кость, ч
19, 3985 О, 0086
24,8931 0,0014
Составитель M.Hèêoëàåâà
Техред и - a6VPK> Корректор М. Ряшко
Редактор Г.Прусова
Тираж 584 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035 Москва, Ж-35 Раушская наб., д.4/5
Заказ 2116/5
Филиал ППП Патент, r.Óæãoðîä, ул.Проектная,4
Показатели миграции пластификаторов из линолеума, изготовленного в соответствии с известным составом (пластифицируюшая смесь, состоящая
Контролькыи (К) 19,4071 70
Предложенные (П) 24,8945 70
Формула изобретения 30
Композиция, например для изготовле ния линолеума, на основе поливинилхлорида, пластифицированная хлорпарафином, содержашая термостабилизатор, о т л и ч а ю ш а я с я тем, что, с целью улучшения технологичности композиции и снижения ее токсичности, композиция содержит в качестве термостабилиз атора смесь следующего состава, в процентах к поливинилхлориду:
Окись кальция (СаО) 2, 50-3, 05
Ортоборная кислота (3 ) 2,50-3,05. из диок тилф талата — 70- - и хлорпарафина ХП-470 — 30%) и в соответствии " предложенным, приведены в т або . 2 .
Бензойная кислота (С Н „СО,,Н) О, 25-0, 30
Источники информации, прин ятые во внимание при экспертизе
1. 1 ордон Г.Я. Стабилизация синтетических полимеров. ГНТИ хим. литературы, 1963; Фойгт И. Стабилизация синтетическим полимеров против действия света и тепла. Л., Химия, 1972.
2. Тиниус К. Пластификаторы.
М,, Л., Химия, 1964 . "
3. Патент Японии 18416, кл. 25 (1), 1972, с. 1?1.
