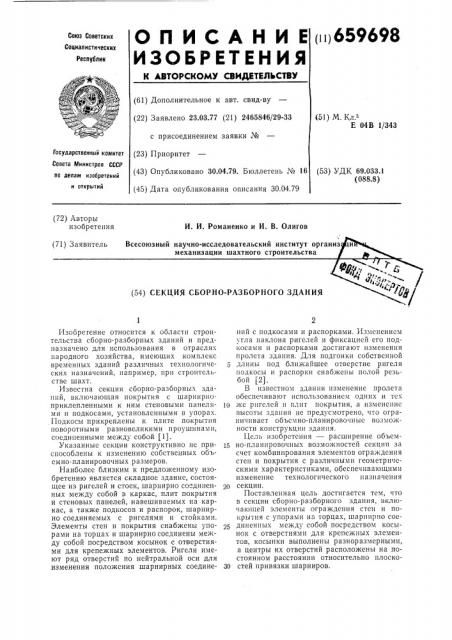

Изобретение относится к области строительства сборно-разборных зданий и предназначено для использования в отраслях народного хозяйства, имеющих комплекс временных зданий различных технологических назначений, например, при строительстве шахт.

Известна секция сборно-разборных зданий, включающая покрытия с шарнирноприклепленными к ним стеновыми панелями и подкосами, установленными в упорах.

Подкосы прикреплены к плите покрытия поворотными разновеликими проушинами, соединенными между собой (1).

Указанные секции конструктивно не приспособлены к изменению собственных объемно-планировочных размеров.

Наиболее близким к предложенному изобретению является складное здание, состоящее из ригелей и стоек, шарнирно со дипенных между собой в каркас, плит покрытия и стеновых панелей, навешиваемых на каркас, а также подкосов и распорок, шарнирно соединяемых с ригелями и стойками.

Элементы стен и покрытия снабжены упорами на торцах и шарнирно соединены между собой посредством косынок с отверстиями для крепежных элементов. Ригели имеют ряд отверстий по нейтральной оси для изменения положения шарнирных соединений с подкосами и распорками. Изменением угла наклона ригелей и фиксацией его подкосами и распорками достигают изменения пролета здания. Для подгонки собственной длины под ближайшее отверстие ригеля подкосы и распорки снабжены полой резьбой (2).

В известном здании изменение пролета обеспечивают использованием одних и тех

10 жс ригслсй и плит покрытия, а изменение высоты здания не предусмотрено, что ограничивает объемно-планировочные возможности конструкции здания.

Цель изобретения — расширение объем15 но-планнровочных возможностей секции за счет комбинирования элементов ограждения стен и покрытия с различными геометрическими характеристиками, обеспечивающими изменение технологического назначения

20 секции.

Поставленная цель достигается тем, что в секции сборно-разборного здания, включающей элементы ограждения стен и покрытия с упорами на торцах, шарнирно сое25 диненных между собой посредством косынок с отверстиями для крепежных элементов, косынки выполнены разноразмерными, а центры их отверстий расположены на постоянном расстоянии относительно плоскоЗО стей привязки шарниров.

На чертеже изображена секция сборноразборного здания в проектном положении.

Секция содержит элементы ограждения, включающие заменяемые плиты покрытия

1 и заменяемые стеновые панели 2, соединяемые между собой шарнирами 3. В карнизных стыках плиты покрытия 1 и стеновые панели 2 и в коньковом стыке плиты покрытия 1 снабжены на торцах упорами 4, расположенными с наружной стороны секции, и разноразмерными косынками 5 с внутренней стороны секции. Косынки 5 обеспечивают постоянное положение центров отверстий, которыми они снабжены, относительно плоскости привязки 1 — 1 шарниров (размеры а, b) и плоскостей привязки

11 — 11 шарниров (размер с). Это достигается изменением размеров и конфигурации косынок 5 при изменении поперечного сечения и угла наклона плит покрытия 1 или поперечного сечения стеновых панелей 2.

Элементы ограждения изготовлены с различными геометрическими (пролетом, Bblcoтой, поперечным сечением и пр.) и технологическими (глухими, с проемами, утепленными; холодными и пр.) характеристиками.

При сборке секции совмещают отверстия разноразмерных .косынок 5, соединяемых между собой плит покрытия 1 и стеновых панелей 2, образуют шарнирные соединения

3 и укладывают собранные элементы в пакет. Монтаж секции осуществляют трансформацией пакета в проектное положение путем поворота плит покрытия 1 и стеновых панелей 2 относительно шарниров 3 до включения упоров 4 в работу.

При разборке секции, уложенной в пакет, разбирают шарнирные соединения 3 в совмещенных отверстиях разноразмерных косынок 5, соединяемых между собой плит покрытия 1 и стеновых панелей 2. Демонтаж секции осуществляют трансформацией се из проектного положения в пакет путем поворота плит покрытия 1 и стеновых панелей 2 относительно шарниров 3. При этом упоры 4 выходят из работы, Для сооружения здания определенного объемно-планировочного решения и технологического назначения из разнозаменяемых элементов ограждения подбирают

659698 плиты покрытия 1 и стеновые панели 2 соответствующих длин и высот, а также технологического назначения. Производят сборку секции определенного размера и назначения, а затем ее монтаж на строительной площадке. Здание возводят путем последовательной установки остальных секций в проектное положение.

Для сооружения здания иного объемнопланировочного решения или технологического назначения производят демонтаж освободившихся секций, разборку их на отдельные элементы, подбор других элементов необходимых размеров и назначения из имеющейся номенклатуры разнозаменяемых элементов, сборку новых секций соответствующих размеров и назначения и монтаж их в здание.

Секция сборно-разборного здания с разнозаменяемыми элементами, позволяющими без подгонки сооружать здания различного объемно-планировочного решения и технологического назначения, обеспечивает более широкую унификацию в строительстве сборно-разборных зданий, чем известные секции со взаимозаменяемыми элементами.

Формула изобретения

Секция сборно-разборного здания, включающая элементы ограждения стен и покрытия с упорами на торцах, шарнирно соединенные между собой посредством косы05 нок с отверстиями для крепежных элементов, отличающаяся тем, что, с целью расширения объемно-планировочных возможностей за счет комбинирования элементов ограждения с различными геометрическими характеристиками, косынки выполнены разноразмерными, а центры их отверстий расположены на постоянном расстоянии относительно плоскостей привязки шарниров.
