Устройство для уборки поднасадочного пространства регенераторов и боровов мартеновской печи

Устройство для уборки поднасадочного пространства регенераторов и боровов мартеновской печи

Иллюстрации

Показать все

Реферат

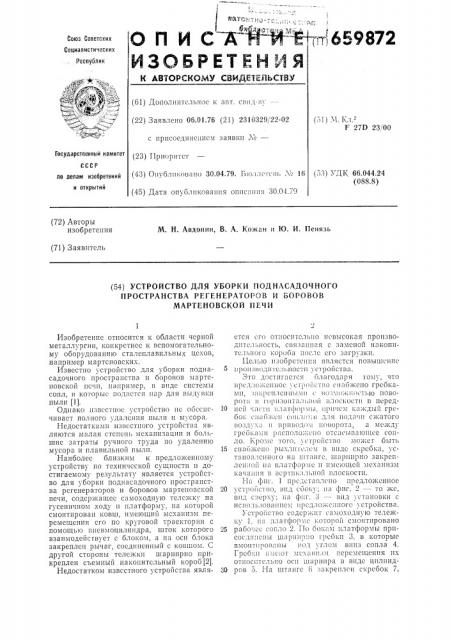

ОП ИСАЙИ"

1!т 659872

Союз Советских

Социалистических республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к 2»Т. свид-Ву —— (22) Заявлено 06.01.76 (21) 2310329, 22-02 с присоединением заявки М— (23) Нриоритст (43) Опубликовано 30.04.79. Б!оллстеш Хо 16 (45) Дата опубликования опис<пшя 30.04.79 (51) 51 К 1

F 27D 23, 00

Государственный ко3иитет сссР (53) УДК 66.044.24 (088.8) по делам изобретений и открытий (72) Авторы изобретения

М. Н. Авдонин, В. А. Кожан и Ю. И. Пенязь (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УБОРКИ ПОДНАСАДОЧНОГО

ПРОСТРАНСТВА РЕГEHEPATOPOB И БОРОВОВ

МАРТЕНОВСКОЙ ПЕЧИ

Изобретение относится к области черной металлургии, конкретпсс к вспомогательному оборудованию сталеплавильных цехов, например мартеновских.

Известно устройство для уборки поднасадочного пространства и боровов мартеновской печи, например, в Виде системы

СОПЛ, В КОТOPI>IC ПОДВСТСЯ II2P ДJI 51 ВЬ!Д! ВКИ пыли (1).

Однако известное устройство ис обеспечивает полного удаления пыли и мусора.

Недостатками из»сстиого устройства являются малая степень механизации и большие затраты ручного труда по удалению мусора и плавильной пыли, Наиболес близким к предло>кенпому устройству по технической сущности и достигаемому результату является устройство для уборки поднасадочного пространства рсгенераторов и боровов мартеновской печи, содср5кащес самоходную тслсжку на гусеничном ходу и платформу, иа которой смонтирован ковш, имеющий к!сханизм перемещения его по круговой траектории с помощью пнсвмоцилиндра, шток которого взаимодействует с блоком, а на оси блока закреплен рычаг, соединенный с ковшом. С другой стороны тележки шарнирно прикреплен съемный накопительный короб (2).

Недостатком известного устройства являЕТСЯ CГО OTI!OCÈTCËI>110 ПЕВ1>IСОК2Я ПРОИЗВОдитсльность, связапи2ÿ с заменой накопительного короба после его загрузки.

Целью изобретения является повыше!3иа произ»одитслl>IIOcTII устройства. .">то достиГ»cTc5I блаГОД213Я Гоъ!у> что

IlI3c,I,!Ожсппос",с т!>Ойс i»o сиабхксно 13СОк2м и,:3KI повоpoT110TII платформы, »ричем каждый гребо!, с!!2б>ксп с!и!Л».;и для подачи сжатого

Воздуха и приводом ш>»орота, 2 между

Гребяa. >i!I pаспОЛО11 »!in ОтсасыВ2101цсс сОпло. Кроме того, ус!130!!с!130 может бь1ть

15 снабя(сно рыхлитслсм в Виде скребка, усT2IIoB,lcíIioã0 на штанге, шарнирно закреплен !ой 112 платформе и имеющей механизм

К2Ч2»ИЯ В ВСРTliК:! l!>Н011 ПЛОС1:,ОСTИ.

I I2 фиг. 1 представлено предложс!шос

20 устройс1!30, Вид сбоку; ii2 фпг. 2 — то жс, Впд с!3ерху; п<1 ??????. 3 ????” ??????> с 1 <1НОВI(и с испо(!ьзове!Иисм прсдложе;1иог0 устройства.

Устройство содержит сах!Охoдиую тележку 1. Иа платформе которой смонтировано

25 рабочее сопло 2. IIO бокам платформы присоеди:!Сиы ill»pllilрпо гребки 3, в которые вмонтированы иод углом вниз сопла 4.

Гребки име ог мехаии. м перемещения их относительно оси шарнира в видс цилинд30 ров 5. На штанге 6 закреплен скрсбок 7.

659872

Сопло 2 соединено с патрубком 8. Штанг;!

6 имеет механизм качания в ниде пневмоцилиндра 9.

При уборке пыли, боя кирпича и шлака из-под насадок регенераторов и боровов 5 мартеновских печей устройство работает следующим образом. 1срсз люк опуска)от ус)ро))ство в поднасадочнос пространство 10, соединяют магистральный трубопровод 11 посредством 1С) шланга 12 с патрубком 8 рабочего сопла 2.

Устройство направляется к скоплению пыли 13. При этом шарнирные гребки 3 находятся параллельно стенкам подна.садочного пространства и предотвращают от 15 перекосов и заклинивания устройство при движении. При подходе устройства к скоплению пыли включается пневмоцилиндр 9 и скребок 7 разрушает верхний спекшийся слой пыли. Затем включается механизм перемещения гребков, которые перемещают пыль к соплу 2. Сопла 4 поддуван>т пыль к соплу 2. Далес пыль и мусор по шлангу

12 и трубопроводу 11 транспортируются за счет разрежения в системе, создаваемого вакуум-насосом 14, в циклон 15, где происходит первая ступень отделения пыли и мусора. Крупные куски мусора и частицы пыли в результате потери скорости в циклонс отделяются в бункср 16, а более мелкпс проходят через рукавный фильтр 17, где достигается очистка примерно 97 — 99 /)) пыли. Затем черсз вакуум-насос 14 воздух поступает в водосборник 18, и через специальный патрубок во влажном состоянии выбрасывается в атмосферу. Осевшая пыль смывается водой в канализацию.

По мере накопления пыли и мусора в бункере 16 и в фильтре 17 они периодичеcKIr iE1)pa I(. I HI!air 19 i! 3 ),"rBH>) rrj 20 выгp) жаются на наклонный ленточньш транспор тер 21 в железнодорожный думпкар 22.

Использование предлагаемого устройства позволит обеспечить более полную механизацию удаления пыли, боя кирпича и шлака из-под насадок рсгенераторов и бор<)вов металлурги:с ских печей, вслсдс. ьч)с чего повыс))теH ))р()))зводитсл ь))()сть в

1,5 — 2 раза.

Формула изобретения

1. Устройство для уборки поднасадочпого пространства рсгснсраторов и боровов мартеновской печи, содср>кащес самоходную тележку на гуссни щом ходу и расположенную на ней платформу, отличающееся тем, что, с целью повышения производительности, оно снабжено гребками, закрепленными с возможностью поворота в горизонтальной плоскости в передней части платформы, причем ка>кдый гребок снабжен соплами для подачи сжатого возд xa, приводом поворота, и располо>кснным между гребками отсасывающим соплом.

2. Устройство по п. 1, о т л и ч а ю щ е с с я тем, что оно снабжено рыхлитслем в виде скребка, установленного на штанге, ц..арнирно закрепленной па платформе и имеющей механизм качания и вертикальной плоскости.

Источники информации, принятые во внимание прп экспертизе

1. Козлов В. К. Ремонт мартеновских печей. М., 1972, с. 80 — 81.

2. Авторское свидетельство CCCI

Ne 312122, кл. F 27D 23/00, 14.04.69.
