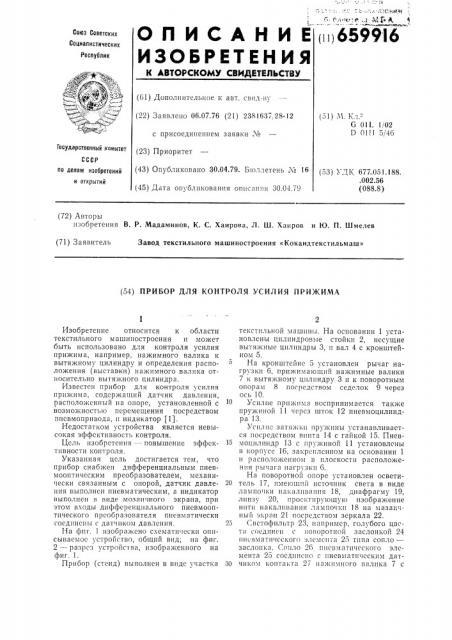

.- »»."» . М & ((О П И С А Н И Е (»)6599I6
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. спид-ву (22) Заявлено 06.07.76 (21) 238!637 28-!2 с присоединением заявки ¹ (51) М. Кл.-"
G 011 !)02 ()) 11 5, 46
Ъ Уд Ртениый комитет (23) Приоритет по делам изобретеиий (43) Опубликовано 30.04.79. Бюллетень М 16 (53) УДК 677..051.188. .002.56 (088.8) и открытий (45) Дата опубликования описания 30.04.79 (72) Авторы изобретения В. P. Мадаминов, К. С. Хаирова, Л. Ш. Хаиров и Ю. П. Шмелев (71) Заявитель Завод текстильного машиностроения «Кокандтекстильмаш» (54) ПРИБОР ДЛЯ КОНТРОЛЯ УСИЛИЯ ПРИЖИМА
Изобретение относится к области текстильного машиностроения и может быть использовано для контроля усилия прижима, например, нажимного валика к вытяжному цилиндру и определения расположения (выставки) нажимного валика относительно вытяжного цилиндра.
Известен прибор для контроля усилия прижима, содержащий датчик давления, располохксн ый на опоре, установленной с возможностью перемещения посредством пнсвмопривода, и индикатор (1).
Недостатком устройства является невысокая эффективность контроля.
Цель изобретения -- повышение эффективности контроля.
Указанная цель достигается тем, что прибор снабжен дифференциальным пневмооптичсским преобразователем, механически связанным с опорой, датчик давления выполнен пневматическим, а индикатор выполнен в виде мозаичного экрана, при этом входы дифференциального пневмооптического преобразователя пневматически сосдинснь1 с датчиком давления.
На фиг. 1 изображено схематически описываемое устройство, общий вид; на фиг.
2 — разрез устройства, изображенного на фиг. 1.
Прибор (стснд) выполнен в виде участка текстильной машины. На основании 1 установлены цилиндровые стойки 2, несущие вытяжные цилиндры 3, и вал 4 с кронштейном 5.
На кронштейне 5 установлен рычаг нагрузки 6, прижимающий нажимные валики
7 к вытяжному цилиндру 3 и к поворотным опорам 8 посредством седелок 9 через ось 10. !
О Усилие прижима воспринимается также пружиной 11 через шток 12 пневмоцилиндра 13.
Усилие затяжки пружины устанавливается посредством винта 14 с гайкой 15. Пнев-!
5 моцилиндр 13 с пружиной 11 установлены в корпусс 16, закрепленном на основании 1 и расположенном в плоскости расположения рычага нагрузки 6.
На поворотной опоре установлен освети20 тель 17, имеющий источник света в виде лампо, ки накаливания 18, диафрагму 19, линзу 20, просктирующую изображение нити накаливания лампочки 18 на мазаичный экран 21 посредством зеркала 22.
25 (.встофильтр 23, например, голубого цвета соединен с поворотной заслонкой 24 пн«вматпческorn элсмспта 25 типа сопло— заслонка. (:опло 26 пневматического элемента 25 соединено с пневматическим дат30 чиком контакта 27 нажпмного валика 7 с йоворотной опорой 8 посредством трубопровода 28, содержа(цего ограничительный жиклер 29. Пневматический элемент имеет дополнительное сопло 30, установленное с обратной стороны заслонки 24 и соединенное с полостью пневмоцилиндра 13 посредством трубопровода 31, содержащего ограничительный жиклер 32.
Осветитель 17 совмсстно с пневматическим элементом 25 представляют собой дифференциальный пневмооптический преобразователь, входы которого (сопла 26 и
30) связаны с датчиком 27 и с полостью пневмоцилиндра 13, а выходы образуются
f3 результате перемещения корпуса осветителя 17 и перемещения заслонки 24, связанной со светофильтром 23.
Мозаичный экран содержит светофильтры ЗЗ, например желтого цвета, и светофильтры 34 и 35, например пурпурного цвета.
При нейтральном положении заслонки 24 пневматического элемента 25 светофильтр
23 перекрывает лучи лампочки 18. При нейтральном расположении поворотной опоры
8 изображение участка нити накаливания лампочки 18 падает на светофильтр 33, расположенный между светофильтрами 34 и 35 по высоте.
На входе в трубопровод 31 установлен распределительный кран 36.
Контроль нагрузки на стенде производится следующим образом.
Рычаг нагрузки в сборе с HB?KHMHbIMH валиками 7 устанавливается на кронштейн 5, в трубопроводы 28 и 31 подается давление сжатого воздуха, подается напряжение питания лампочки накаливания 18.
Вся измерительная информация представляется в виде цветовых сигналов на мозаичном экране 21.
В случае, когда выставка нажимных валиков находится в пределах допуска взаимного расположения Ifo отношению к вытяжным цилиндрам, расположение изображения участка нити накаливания лампочки
18 находится в площади светофильтра 33.
Высота светофильтра 33 выби„>a(. H H3 условия
Н=д) lг, гдс Н вЂ” высота светофильтра, мм;
f>f — допуск на выставку, мм;
/г — коэффициент усиления системы.
Поэтому в случае, когда выставка нажимных валиков выходит за пределы допуска, изображение участка нити накаливания лампочки располагаетс» в площади светофильтров 34 и 35>.
В случпс, когда уl. II. I!If пр ижпм а наж(lмного валика болыпс минимального допустимого значения, светофильтр 23 перекр!)!Наст свет лампочки 18. Это обеспечивается тем, что усилие затяжки пру>к(шы 11 выбирается равным максимально>!у значе Нн> усплпя прижима нажпмного валика 7 к Bbfтя>кному цилиндру 3, а давление воздуха, подаваемого в полость пневмоцилиндра 13, выбирается из расчета:
Р- - — - -, r
I Ä()) - — Д(IБЛС П!IС Н ПОЛО!"Гll ПП! II )IOII!IЛП!I:(Н
1О р:!) м-!
)) — допуск на усилие при>кима, О;
I — эффектная площадь горшня пнсвмоцилиндра, м .
Таким образом, нажимной валик 7 будет некоторым избыточным усилием при>кат к вытяжному цилиндру 3, к поворотным опорам 8, и сопло пневматического датчика контакта 27 будет перекрыто телом нажимпого валика 7, что обеспечит нейтральное располо>кение заслонки 24 пневматического элемента 25 (наличие воздушной струи с обеих сторон заслонки 24 через сопла 26 и 30).
2 Для проверки усилия прижима по верхнему пределу необходимо сбросить давление в трубопроводе 31 посредством распределительного крана 36.
В случае, когда усилие прижима нажимз(3 ного валика меньше максимального значения, светофильтр 23 также перекрывает свет лампочки 18, так как пружина 11 ото?кмет нажимной валик 7 от поворотной опоры 8, сопло пневматического датчика кон35 такта 27 откроется и воздушная струя, проходя через сопло 26 пневматического датчика, ослабнет, что обеспечит нейтральное расположение заслонки 24 пневматического элемента 25 (практически отсутствие воз-(О душной струи с обсих сторон заслонки 24 через сопла 26 и 30) .
В случае, когда усилие при>кима нажимного валика будет за пределами допустимого значения, заслонка 24 пневматическо4 > го элемента оудст в одном из крайних положениях (наличие воздушной струи лишь с одной стороны заслонки 24, сопла 26 или
30) .
Таким образом, в случае, когда усилие при?кима 1? а?кпмных Ва:lиков и их 13I)fcTBBKB наход»те» II пределах допустимого значения, на ->fipa»c наблюдаются цветовые сигналы зслсного цвста (голубой + ?келтый).
Синий цвет (голубой + пурпурный) соответствует случаю, когда усилие прижима нажимных валиков находится в заданных пределах, а выставка выходит за пределы
Допустимых зна !сп(:й. )Кс,?!ты(1 цвет соотв>етст!)ус"> с лу)? (Iк), !с >! .((I ус:плпс пр(?жи м а !
1? > fl cf iff I I XI ff f)1): В:1Л I!!СОВ !> !)! ХОДI!т 3 H ?1р С >(Е. Ы, а вь!с1 Jf)K I на,од!! с я !3 Il(>iä). .1!х доп) >:)им )!х з Iaчснпй. Пурпурный цвет сси>тветствует
С. 1))) )! а Ю, К () ГД а )) С ? I Л 1 I С 1! !) 11 >!1 11 ) I II 11;1 ж I I М П I )I Х валиков и выставк «ыходят зп прсделы !
)и допустимых значений, 659916
Риа 7
Формула изобретения
1. Прибор для контроля усилия прижима, например, валика к вытяжному цилиндру, содержащий датчик давления, расположенный на опоре, установленной с возможностью перемещения посредством пневмопривода, и индикатор, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности контроля, он имеет дифференциальный пневмооптический преобразователь, механически связанный с опорой, датчик давления выполнен пневматическим, а индикатор выполнен в виде мозаичного экрана, при этом входы дифференциального пневмооптического преобразователя пневматически соединены с датчиком давления.
2. Прибор по п. 1, отличающийся тем, что дифференциальный пневмооптиче5 ский преобразователь состоит из источника света с оптической системой, включающей светофильтр, двух соосно расположенных сопл, между выходными частями которых установлена заслонка, кинематически свя10 занная со светофильтром.
Источники информации, принятые во внимание при экспертизе
I. Патент Англ1ш No 1257046, кл. G IS, 15 1971. б59916 гв
Pvz 2
