Реферат

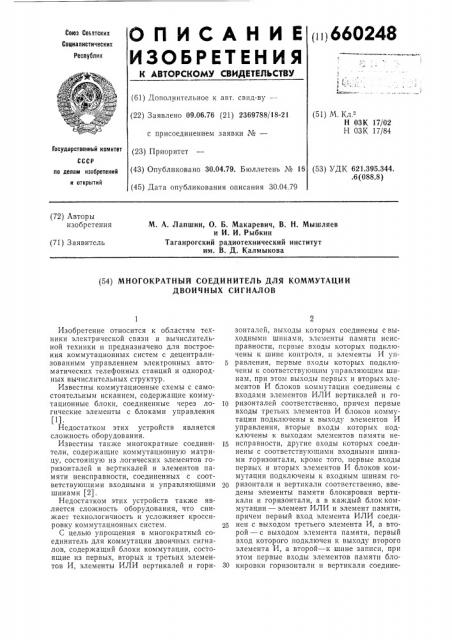

»!660248

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсних

Социалистичесних

Республих (61) Дополнительное к авт. свпд-ву— (22) Заявлено 09.06.76 (21) 2369788/18-21 с присоединением заявки №вЂ” (51) М. Кл."Н ОЗК 17/02

Н ОЗК 17/84

В0 лелем и306ретеиий (43) Опубликовано 30.04.79. Бюллетень № 15 (53) УДК 621.395.344. .6 (088.8) и отнрытий (45) Дата опубликования описания 30.04.79 (72) Авторы изобретения

М. А. Лапшин, О. Б. Макаревич, В. Н. Мышляев и И. И. Рыбкин

Таганрогский радиотехнический институт им. В. Д. Калмыкова (71) Заявитель (54) МНОГОКРАТНЫЙ СОЕДИНИТЕЛЬ ДЛЯ КОММУТАЦИИ

ДВОИЧНЫХ СИГНАЛОВ

ГосУдарствеииый комитет (23) Пр нор и те г

Изобретение относится к областям техники электрической связи и вычислительной техники и предназначено для построения коммутационных систем с децентрализованным управлением электронных автоматических телефонных станций и однородных вычислительных структур.

Известны коммутационные схемы с самостоятельным исканием, содержащие коммутационные блоки, соединенные через логические элементы с блоками управления (1)

Недостатком этих устройств является сложность оборудования.

Известны также многократные соединители, содержащие коммутационную матрицу, состоящую из логических элементов горизонталей и вертикалей и элементов памяти неисправности, соединенных с соответствующими входными и управляющими шинами (2).

Недостатком этих устройств также является сложность оборудования, что снижает технологичность и усложняет кроссировку коммутационных систем.

С целью упрощения в многократный соединитель для коммутации двоичных сигналов, содержащий блоки коммутации, состоящие из первых, вторых и третьих элементов И, элементы ИЛИ вертикалей и горизонталей, выходы которых соединены с выходными шинами, элементы памяти неисправности, первые входы которых подключены к шине контроля, и элементы И управления, первые входы которых подключены к соответствующим управляющим шинам, при этом выходы первых и вторых элементов И блоков коммутации соединены с входами элементов ИЛИ вертикалей и roI0 ризонталей соответственно, причем первые входы третьих элементов И блоков коммутации подключены к выходу элементов И управления, вторые входы которых подключены к выходам элементов памяти не15 исправности, другие входы которых соединены с соответствующими входными шинами горизонтали, кроме того, первые входы первых и вторых элементов И блоков коммутации подключены к входным шинам го20 ризонтали и вертикали соответственно, введены элементы памяти блокировки вертикали и горизонтали, а в каждый блок коммутации — элемент ИЛИ и элемент памяти, причем первый вход элемента ИЛИ соединен с выходом третьего элемента И, а второй — с выходом элемента памяти, первый вход которого подключен к выходу второго элемента И, а второй †шине записи, при этом первые входы элементов памяти бло30 кировки горизонтали и вертикали соедине660248 ны с выходами элементов ИЛИ горизонтали и входными шинами вертикали соогветственно, а вторые входы — с шиной изоляции, кроме того, выходы элемен" îâ IIHмяти блокировки горизонтали и вертикали подключены к третьим входам элементов И управления и к вторым входам третьих элементов И блоков коммутации соответственно.

На чертеже представлена функциопаль- 10 ная схема предлагаемого многократного соединителя.

Он содержит блоки коммутации 1, каждый из которых состоит из элементов И 2, 3, элемента ИЛИ 4, соединенного с выхо- 15 дами элемента И 5 и элемента памяти б, входные шины (входы) 7, 8 горизонтали и вертикали соответственно, шину 9 записи, элементы ИЛИ 10, 11 вертикали и горизонтали, соединенные с соответствующими 20 выходными (выходы) шинами 12, 13, элементы И 14, первые входы которых подключены к управляющим шинам 15, элементы памяти 1б блокировки горизонтали, элементы памяти 17 неисправности, шину

18 изоляции, шину 19 контроля, элемснгы памяти 20 блокировки вертикали.

Работа устройства рассматривается в предположении, что последний является составной частью многокаскадной комму- д1 тационной системы, которая строится следующим образом: — выходы 12 каждого каскада соединяются с соответствующими входами 7 последующего каскада, а выходы 13 соединяют- З5 ся с соответствующими входами 8 соединителей предыдущего каскада; — у соединителей распределительных каскадов шины 15 соединяются с входами 7 этой же горизонтали; 40 — у соединителей перемешивающих каскадов одноименные шины соединителей каскада объединяются в общую шину и соединяются с устройством управления (на чертеже не показано); 45 — шины 9, 18 и 19 являются общими для всех соединителей коммутационной системы; — граничные входы 7, 8 и выходы 12, 13 соединяются с абонентскими комплектами или с выходами или входами вычислительных автоматов.

Назовем условно граничную пару, состоящую из входа 7 и выхода 13, входной вершиной, а выход 12 и вход 8 — выходной вершиной.

Начальное состояние коммутационной системы устанавливается путем задания на всех входах 7 и 8, принадлежащих входным и выходным вершинам, «нулевых» сигналов 00 и подачи по шинам 9, 18 и 19 «едипи IIII>Ix» сигналов. В результате все ло>кныс «единичные» сигналы на входах 7 или 8, возникшие в рсзультатс каких-то неисправностей или разрушений, записываются в со- 65 от IcTcTBóIoùHñ элементы памяти 17 и 20, а Во все остальные записываются «пулевые» сигналы. Злементы И 14 горизонталей и элементы И 5 блоков коммутации 1 вертикалей, в которых существовали ложные

«единичные» сигналы, блокируются от воздействия управляющих сигналов по шинам 15. Таким образом, при установлении каналов связи такие горизонтали и вертикали не будут выбраны. Операцию контроля можно производить периодически, при этом надо «обнулять» все входы системы.

Допустим, необходимо проложить канал связи между входной и выходной вершинами. Для этого известными способами находят эти вершины, и с входной вершины по входу 7 соединителя первого каскада посылается «единичный» сигнал поиска (СП). Зтот СП поступает также и на шину 15 (так как каскад распределительный) и через открытый элемент И 14, элементы

И 5 и ИЛИ 4 блоков коммутации 1 данной горизонтали открывает элементы И 2 и 3 данной горизонтали. В результате СП по входу 7 через открытые элементы И 2 и элементы ИЛИ 10 по выходам 12 поступает на входы 7 соединителей последующего каскада. Если каскад распределительный, описанный процесс повторяется и СП проходит на следующий каскад. Если каскад псремешиваюший, то СП необходимо стробировать с тем, чтобы СП от одного и того же источника нс воздействовал на соединитель по нескольким входам одновременIIO.

Для этого из устройства управления по каждой из шин 15 поочередно подается

«единичный» сигнал управления (СУ), который производит то же действие, что и

СП по шине 15 в распределительных каскадах. В результате СП проходит через открытые элементы И 2 и ИЛИ 10 на входы соединителей последующего каскада. Перебор соединительных путей в перемешивающих каскадах, осуществляемый подачей СУ по шинам 15, продолжается до тех пор, пока СП не достигнет отмеченной выходной вершины. Как только это произойдет, последняя посылает по входу 8 «единичный» сигнал выделения (СВ), который распространяется по соединителям каскадов через открытые элементы И 3, элементы

ИЛИ 11 по выходам 13 на входы 8 предыдущих каскадов, пока не достигнет выходной вершины. После чего по шине 9 подастся «единичный» сигнал записи, в результате «единичный» СВ с выходов элементов

И 3, вошедших в канал связи, запишется в соответствующие элементы памяти б. На выходе последних появится «единичный» сигнал, который через элемент ИЛИ 4 поддср>кивает открытыми элементы И 2 и 3.

Таким образом, если теперь снять СП и

СУ, канал связи не разрушится, в то время как другие каналы, образовавшиеся в ходе распространения С11, исчезнут.

Для того чтобы по каналу можно было передавагь информацию и одновременно устанавливать новые каналы связи, по шине 9 подастся «сдиничный» сигнал изоляции, и в элементы памяти 20 и 1б, принадлежащие вертикалям и горизонталям, вошедшим в канал связи, записывается «единичный» СВ. 11ри этом блокируются все элементы И 5 соответствующих вертикалей и горизонталей. Канал связи изолирован, СБ снимается, и по каналу связи можно передавать информацию в обоих направлениях одновременно через открытые элементы И 2 и 3 блоков коммутации 1, вошедших в канал. Одновременно можно осуществлять прокладку других каналов связи.

11ри подаче сигнала записи и изоляции во всех раисе установленных каналах связи должны расходиться СВ, иначе канал связи сотрется. Чтобы этого не произошло, можно наполнять промежутки между информационными сигналами. СВ и подавать сигналы записи и изоляции в эти промежутки, т. е. когда в канале достоверно будет «единичный» сигнал выделения. Это можно осуществить известными техническими приемами.

Стирание канала связи производится путем снятия СВ и подачи сигналов записи и изоляции по шинам 9 и 18 соответственно.

Если необходимо установить ветвистый канал связи между входной и несколькими выходными вершинами, то сначала устанавливают каждую ветвь канала в отдельности, не подавая при этом сигнала изоляции. Последний посылается только после окончательного установления ветвистого канала связи.

Таким образом, предлагаемый многократный соединитель позволяет автоматически прокладывать двухнаправленный канал связи, имея примерно в 2 раза меньше управляющих проводов, чем прототип, локализует неисправности, что повышает надежность и живучесть коммутационных систем.

Формула изобретения

Многократный соединитель для коммутации двоичных сигналов, содержащий блоки коммутации, состоящие из первых, вторых и третьих элементов И, элементы ИЛИ вертикалей и горизонталей, выходы которых соединены с выходными шинами, элементы памяти неисправности, первые входы которых подключены к шине контроля, и элементы И управления, первые входы которых подключены к соответствующим управляющим шинам, при этом выходы первых

1р и вторых элементов И блоков коммутации соединены с входами элементов ИЛИ вертикалей и горизонталей соответственно, причем первые входы третьих элементов И блоков коммутации подключены к выходу

15 элементов И управления, вторые входы которых подключены к выходам элементов памяти неисправности, другие входы которых соединены с соответствующими входными шинами горизонтали, кроме того, первые входы первых и вторых элементов И блоков коммутации подключены к входным шинам горизонтали и вертикали соответстно, отличающийся тем, что, с целью упрощения, введены элементы памяти бло25 кировки вертикали и горизонтали, а в каждый блок коммутации — элемент ИЛИ и элемент памяти, причем первый вход элемента ИЛИ соединен с выходом третьего элемента И, а второй — с выходом элемента памяти, первый вход которого подключен к выходу второго элемента И, а второй — к шине записи, при этом первые входы элементов памяти блокировки горизонтали и вертикали соединены с выходами элементов ИЛИ горизонтали и входными шинами вертикали соответственно, а вторые входы — с шиной изоляции, кроме того, выходы элементов памяти блокировки горизонтали и вертикали подключены к третьим входам элементов И управления и к вторым входам третьих элементов И блоков коммутации соответственно.

Источники информации, пргп ятые во внимание при экспертизе

1. Патент США ¹ 3576950, кл. 179 †, 1974.

2. Авторское свидетельство СССР № 39б831, кл. Н 03 К 17/84, 1971.
