Способ питания газоразрядных ламп

Способ питания газоразрядных ламп

Иллюстрации

Показать все

Реферат

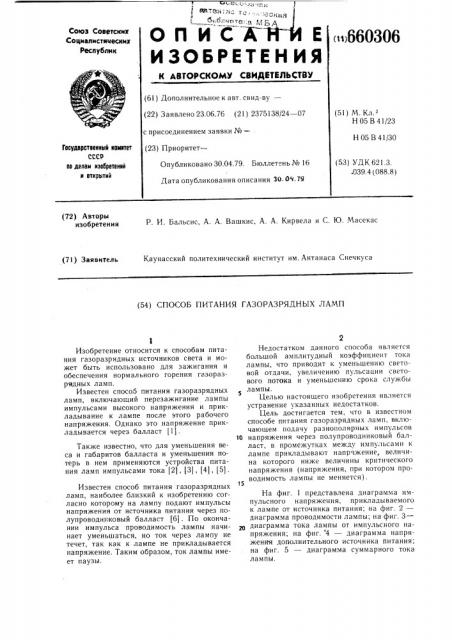

E О П

ИЗОБРЕТЕНИЯ

Союз Советсккх

Соцмалмстмческих

Республик ()660306

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.06.76 (21) 2375138/24 — 07 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 30.04.79. Бюллет нь № 16

Дата опубликования описания Зц. 09.19 (51) М Кл

Н05 В 41/23

Н 05 В 41/30

Государстееннмй комитет

СССР еа делам нэасретений и аткрытнй (53) УДК 621.3. .039.4 (088.8) (72) Авторы изобретения

P. И. Бальсис, А. А. Вашкис, А. А. Кирвела и С. Ю. Масекас

Каунасский политехнический институт им. Антанаса Снечкуса (71) Заявитель (54) СПОСОБ ПИТАНИЯ ГАЗОРАЗРЯДНЫХ ЛАМП

Изобретение относится к способам питания газоразрядных источников света и может быть использовано для зажигания и обеспечения нормального горения газоразрядных ламп.

Известен способ питания газоразрядных ламп, включающий перезажигание лампы импульсами высокого напряжения и прикладывание к лампе после этого рабочего напряжения. Однако это напряжение прикладывается через балласт (1).

Также известно, что для уменьшения веса и габаритов балласта и уменьшения потерь в нем применяются устройства питания ламп импульсами тока (2), (3), (4), (5).

Известен способ питания газоразрядных ламп, наиболее близкий к изобретению согласно которому на лампу подают импульсы напряжения от источника питания через полупроводниковый балласт (6) . По окончании импульса проводимость лампы начинает уменьшаться, но ток через лампу не течет, так как к лампе не прикладывается напряжение. Таким образом, ток лампы имеет паузы.

Недостатком данного способа является большой амплитудный коэффициент тока лампы, что приводит к уменьшению световой отдачи, увеличению пульсации светового потока и уменьшению срока службы

5 лампы

Целью настоящего изобретения является устранение указанных недостатков.

Цель достигается тем, что в известном способе питания газоразрядных ламп, включающем подачу разнонолярных импульсов

10 напряжения через полупроводниковый балласт, в промежутках между импульсами к лампе прикладывают напряжение, величина которого ниже величины критического напряжения (напряжения, при котором проводимость лампы не меняется).

На фиг. 1 представлена диаграмма импульсного напряжения, прикладываемого к лампе от источника питания; на фиг. 2— диаграмма проводимости лампы; «а фиг. 3— в диаграмма тока лампы от импульсного напряжения; на фиг. 4 — диаграмма напряжения дополнительного источника питания; на фиг. 5 — диаграмма суммарного тока лампы.

660306

Формула изобретения

Фиг.5

Составитель В. Горчакова

Техред О. Луговая Корректор В. Синицкая

Тираж 943 Подписное

Редактор Б. Герцен

Заказ 2140/11

ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Подведение к лампе импульсного напряжения вызывает в лампе во время действия импульсов быстрый рост концентрации заряженных частиц, и проводимость лампы резко увеличивается. В лампе появляются импульсы тока. По окончании действия импульсов напряжения заряженные частицы в лампе исчезают немгновенно (за 4 — 6 мс) и проводимость лампы уменьшается постепенно. Подключение в промежутках между импульсами непосредственно к лампе источника, напряжение которого ниже критического и не вызывает роста заряженных частиц в лампе, существенно не изменяет зависимости проводимости лампы от времени, ток лампы продолжает течь и по окончании импульса напряжения.

Предлагаемый способ питания газоразрядных ламп обеспечивает горение лампы без пауз тока, что способствует увеличению световой отдачи, уменьшению пульсации светового потока и увеличению срока службы лампы.

Способ питания газоразрядных ламп разнополярными импульсами напряжения от источника питания через полупроводниковый балласт, отличающийся тем, что, с целью повышения световой отдачи и срока службы ламп и уменьшения пульсаций светового потока, в промежутках между импульсами на лампу подают напряжение, величина которого ниже величины критического напряжения.

Источники информации, принятые во внимание при экспертизе

1О

1. Патент США № 3463965, кл. 315 — 272. !969.

2. Патент США № 3428862, кл. 315 — 195, 1968.

1»

3. Патент США № 3165668, кл. 315 — 209, 1965.

4. Патент США № 3591830, кл. 315 — 290, 1971.

5. Патент США № 3265930, кл. 315 — 209, 1966.

6. Патент США Xо 3648106, кл. 315 — 291, 1972.

2»
