Устройство для окраски внутренней поверхности изделий

Устройство для окраски внутренней поверхности изделий

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

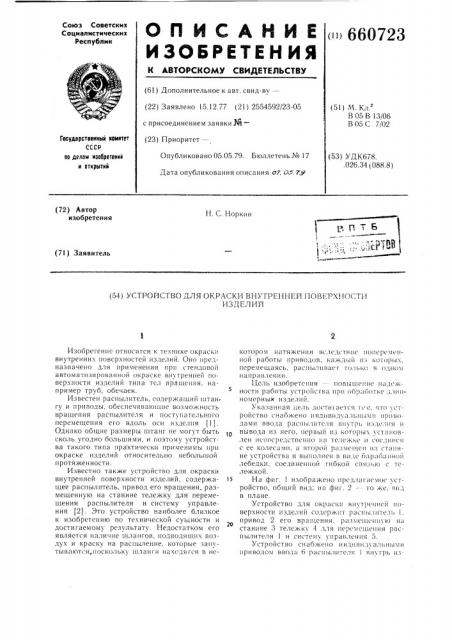

ОПИСАНИИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (> 660723 (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.12.77 (21) 2554592/23-05 с присоединением заявки №вЂ” (23) Приоритет— (5)) ц. Кл е

В 05 В 13/06

В 05 С 7/02

Государственный комнтет

СССР оо делам нзобретеннй н открытий

Опубликовано 05.05.79. Бюллетень № 17

Дата опубликования описания o7: oa7+ (53) УДК678. .026.34 (088.8) (72) Автор изобретения

Н. С. Норки н (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ ВНУТРЕННЕИ LOBE..РХНОСТ11

ИЗДЕЛИЙ

Изобретение относится к технике окраски внутренних поверхностей изделий. Оно;!релназначено для применения Hp!. стендовой автоматизирован>н>й окраске внутренней поверхности изделий типа тел вращения. например труб, обечаек.

Известен распылитель, содержащий штангу и приводы, обсспечи!>а!0«(не Возможность вращения распылителя и поступательного перемещения его вдоль оси изделия (1).

Однако общие размеры штанг не могут быть сколь угодно большими, и поэтому устройства такого типа практически применимы нрн окраске изделий относительно небольшои протяженности.

Известно также устройство для окраски внутренней поверхности изделий, содержащее распылитель, привод его вращения, размещенную на станине тележку для перемещения распылителя и систему управления (2). Это устройство наиболее близкое к изобретению по технической сущности и достигаемому результату. Недостатком его является !!аличие шлангов, подводящих воздух и краску на распыление. которые запутыва!От(.я, IIOcKOзькх Ill,. IBHÃH находя гся В некотор031 ННТЯжеН«и В(,!ел(TI>H(IIOil(3031е«II0H работы Hp«BO!IOB, каждый из которых, перемещаясь, распыл«вас г т(>лько !3 олl!(>м направлении.

ЦЕЛЬ H300PPTC НИЯ вЂ” IIÎBhl«i(lill(Нб(тке 1«IIномерных изделий. ,Г КНЗа ННВЯ ii(. 1Ь 10СТИ! <1(iтСЯ !(031, (! 0 С Т. ройство снабжено ннливн I3ài! ükII I. IH llрив(>лами вво.(а распылителя внутрь изделия H вывода из него, первый из которых уст! HOB лен непосредственно на тележке и сослн>г(н с се колесами< а второй размеl«c í н(! станине устройства н выполнеkl в виде барабанной лебедки, соединенной гибкой связ!Яо с тслжккой.

15 На фиг. 1 изображено предлаг

Устройство для окраски В!Ióòpñ!!«Oé 11 >верхности изделий содерж,т распылитель 1, 20 привод 2 егo вращения, разме!пенную и.! станине 3 тележку 4 лля пе<>(в!0«!ения распылителя 1 и систему управлсння 5.

Устройство снабжено инливи (х альными при ВОЛОм BI30;!h из660723

Формула изобретения

gHHHHH Заказ 2333/7 Тираж 82! Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 лелин 7 и приводом вывода 8 из него. Привод 6 установлен непосредственно на тележке 4 и соединен с ее колесами 9, а привод

8 размегцен на станине 3 устройства и выполнен в виде барабанной лебедки 10, соединенной гибкой связью 11 с тележкой 4.

На барабане лебедки 10 намотаны шланги 12, подводящие краску и воздух к распылителю 1 и к приводам 2 и 6, размещенным на тележке 4.

Для облегчения вращения барабана лебелки 10 при холостом ходе барабан соеди- 1О нен с приводом 8 обгонной муфтой 13.

Краска для распыления содержится в емкости 14, размещенной на тележке 4.

Устройство работает следующим образом.

С помощью грузоподъемных или транспортных средств изделие 7 устанавливается над станиной 3 устройства таким образом, чтобы ось его совпадала с осью вращения распылителя 1.

26

При включении привода 6 распылитель 1 вводится внутрь окрашиваемого изделия 7 до противоположного торца его. При перемещении тележки 4 гибкая связь 1 и шланги 12 разматываются с барабана лебедки

10, который получает вращение при их натяжении в процессе движения тележки 4.

В крайнем положении по сигналу системы управления 5 привод 6 отключается и включаются приводы 2 и 8 для вращения распы- зв лителя 1 и перемещения тележки 4 в обратном направлении. Одновременно подаются сжатый воздух и краска от емкости !4 на распыление.

По выходе распылителя 1 из изделия 7 процесс распыления и движение его прекращаютсяя. 35

В случае обработки изделий больших диаметров емкость 14 с лакокрасочными материалами может размещаться непосредственно на тележке 4.

При использовании предлагаемого устройства для обезжиривания внутренней поверхности перед окраской изделия последнее устанавливается с небольшим наклоном в сторону, противоположную исходному положению распылителя, для обеспечения одностороннего стока жидкости. Наклон изделия также способствует облегчению ввода тележки с распылителем.

Устройство по изобретению может найти применение на различных производствах при окраске внутренней поверхности длинномерных изделий, когда использование установок с консольными штангами затруднительно или невозможно.

Устройство для окраски внутренней поверхности изделий, содержащее распылитель привод его вращения, размегценнук) на станине тележку для перемещения распылителя и систему управления, отличающееся тем, что, с целью повышения надежности работы устройства при обработке длинномерных изделий, оно снабжено индивидуальными приводами ввода распылителя внутрь изделия и вывода из него, первый цз которых установлен непосредственно на тележке и соединен с ее колесами, а второй размещен на станине устройства и выполнен в виде барабанной лебедки, соединенной гиокой связью с тележкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N0 412948, кл. В 05 В 13/06, 1974.

2. Авторское свидетельство СССР

М 244158, кл. В 05 С 7/02, 1967.
