Реферат



Союз Советскнх

Соцналнстнмескнх

Реслублнк

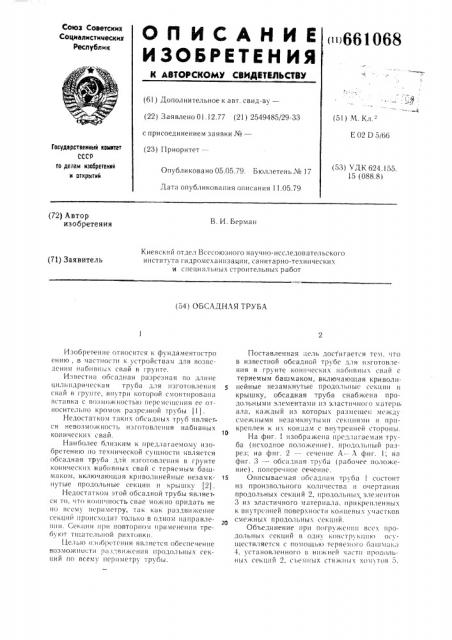

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ (((1661 068,ф

: «.к (51) М. Кл.-" (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.12.77 (21) 2549485/29-33 с присоединением заявки №вЂ” (23) Приоритет—

E 02 D 5166

Гоаударвтвеннве квмктет

СССР вв делам нзобретенхй и вткрытнй (53) УДК 624.155.

15 (088.8) Опубликовано 05.05.79. Бюллетень № 17

Дата опубликования описания 11.05.79 (72) Автор изобретения

В. И. Берман

Киевский отдел Всесоюзного научно-исследовательского института гидромсханизации, санитарно-технических и специа Ibflbfx строительных работ (71) Заявитель (54) ОБСАДНАЯ ТРУБА

Изобретение относится к фундаменто(тро ению, в частности к устройствам для возведения набивных свай в гр нтс.

Известна обсадная разрезная по длине цилиндрическая труба для изготовления свай в грунте, внутри которой смонтирована вставка с возможностью перечс1цсния ее отH0cHT(. !hfI0 кром ок разрс5HoH трх 0hl (1) .

Недостатком таких обсадных труб является невозможность изготовлсция набивных конических -вай.

Наиболее близким к предлагаемому изобретению i10 технической сущности является обсадная труба для изготовления в грунте конических набивных свай с теряемым башмаком, включа(ощая криволинейные незамкнутые продольные секции и крышку (2).

Недостатком этой обсадной трубы я вл яетсН то, ITo K0tfll÷íî Tb свае можно придать не пo всех!у и(ри метру, т lк KBK 1)аздви жение секций происходит только в одном направлен. 1и. (.(.KIIHH при новторноч применении треоуioT тщательной pffxT()BKII.

Целью ff:f(fáp(T(f IIIÿ является обеспечение возможно(TH раздвижения продольных секций по всему периметру трубы.

Поставленная (ель достигается тем, (то в известной обсадной трубе для из(отовлсния в грунте конических набивных свай с теряемым башмаком, включающая криволинейные незамкнутые продол(и1ыс секции крышку, обсадная труба снабжена продольными элементами из эластичного матери. ала, каждый из которыпх размс(цеп между смежными незамкнутыми секциями и прикреплен к их концам с внутренней стороны.

На фиг. 1 изображена предлагаемая труба (исходное положение), продольный разрез; на фиг. 2 — сечение А-- А фпг. 1; на фиг. 3 — — обсадная труба (рабочее положение), поперечное сечение.

15 Описываемая обсадная труба 1 состоит из произвольного количества и очертания продольных секций 2, продольных элементов

3 из эластичного материала. прикрепленных к внутренней поверхности концевых участков смсхкных продольных с(кции.

Объединение при погружении всех Нродольных секций в одну конструкци10 осуществляется с помогц1к1 теряемого башчак;1

4, установленного в нижней «;!0Tii продольных секций 2. съемных стяжных x() 13 ТоВ 5, 661068

Формула изобретена»

Фиг. Р

Фиг. /

Составитель Л. Сидорова

Редактор Л. Курасова Техред О. Луговая Корректор A. Власенко

Заказ 2378/22 Тираж 776 Подлисное

ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рву<нская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 рясщ>ложе IHblx с определенным шагом, li с ьсмп<:и к() Itl прп погружении обса.<ной трубы.

IIeptä погружением продольные секции 2 наса>кива<от на теряемый башмак 4, в Bcðõпей части пх объединяют съемной крышкой

6 и стягпвяк>т стяжнымп хомутямп 5. После погружения обсадной трубы на э<<данную глубину снимают с.ьемную крышку 6, раздвигяloT lfpo1o.1hftûå секции 2, устанавливают арматуру, бстонируtoT тело сваи, затем извлекают продольные секции 2.

При уширснпи предварительно изп)товленной скважины тсрясмый башмак 4 и крышку 6 пе устанявливя<от, а стяжные хомуты 5 устанавливают в верхней и lilt>KII< и частях обсяд<юй трубы, причем после установки ес в скважине верхний стяжной х<)мут

СНИ М;I IOT. В 3TOXiI C. 1% i) f

Применение описанной обсадной трубы позволяет придать конусность набивной свае практически по всему периметру трубы, что повышает ее несущую способность, кроме того, позволяет придать конусность предварительно пробуренным ск<<г)><синям и спп.<пть расход металла на flçf oòot<,fcíèt <3<1<<.

Обсадная труба для изготовления в грунте конических набивных свай с теряемым башмаком, включающая криволинейные незамкнутые продольные секции и крышку, г)т.и< <аюи)аяс>< тем, что, с целью обеспечсния возможности раздвижения продольных секций по всему периметру трубы, обсадная труба снабжена продольными элементами из пластичного материала, каждый из которых размещен между смежными Ilcçàxtкнутыми секциями и прикреплен к их кон«ям с внутреи<сй стороны.

20 Источники информации, принятые во вппмянис при экспертизе

1. Авторское свидетельство СССР

¹ 377470, кл. F 02 0 5/66, !7.04.73.

2. Авторское свидетельство СССР № 555203, кл. E 02 D 5/66, 25.04.77.
