Реферат



t патон н:,, :" оФ л.е ъ б;гл. ае;;„- gpss

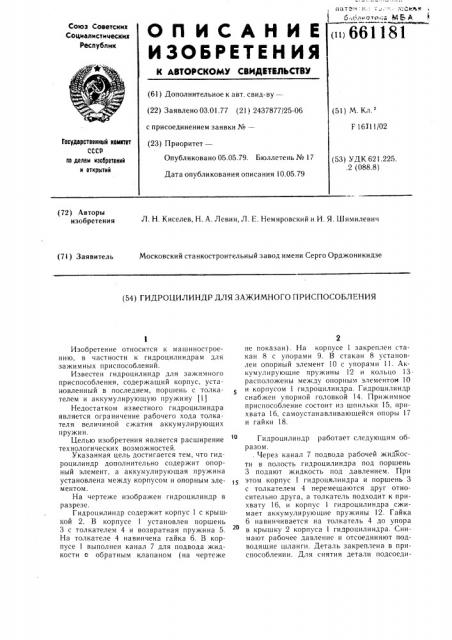

661181

Союз Советских

Соцналмстических

Республик

ОГ1ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.01.77 (21) 2437877/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

F 16111/02

Государстееннмй комитет

СССР оо делам изобретений и открытий

Опубликовано 05.05.79. Бюллетень № 17

Дата опубликования описания 10.05.79 (53) УДК 621.225..2 (088.8) (72) Авторы изобретения

Л. Н. Киселев, Н. А. Левин, Л. E. Немировский и И. Я. Шимилевич

Московский станкостроительный завод имени Серго Орджоникидзе (71) Заявитель (54) ГИДРОЦИЛИНДР ДЛЯ ЗАЖИМНОГО ПРИСПОСОБЛЕНИЯ

Изобретение относится к машиностроению, в частности к гидроцилиндрам для зажимных приспособлений.

Известен гидроцилиндр для зажим ного приспособления, содержащий корпус, установленный в последнем, поршень с толкателем и аккумулирующую пружину (1)

Недостатком известного гидроцилиндра является ограничение рабочего хода толкателя величиной сжатия аккумулирующих пружин.

Целью изобретения является расширение технологических возможностей.

Указанная цель достигается тем, что гидроцилиндр дополнительно содержит опорный элемент, а аккумулирующая пружина установлена между корпусом и опорным элЕментом.

На чертеже изображен гидроцилиндр в разрезе.

Гидроцилиндр содержит корпус 1 с крышкой 2. В корпусе 1 установлен поршень

3 с толкателем 4 и возвратная пружина 5.

На толкателе 4 навинчена гайка 6. B корпусе 1 выполнен канал 7 для подвода жидкости с обратным клапаном (на чертеже

2 не показан). На корпусе 1 закреплен стакан 8 с упорами 9. В стакан 8 установлен опорный элемент 10 с упорами 11. Аккумулирующие пружины 12 и кольцо 13расположены между опорным элементом 10 и корпусом 1 гидроцплиндра. Гидроцилиндр снабжен упорной головкой 14. Прижимное приспособление состоит из шпильки 15, прихвата 16, самоустанавливающейся опоры 17 и гайки 18.

Гидроцилиндр работает следующим образом. . Через канал 7 подвода рабочей жидкости в полость гидроцилиндра под поршень

3 подают жидкость под давлением. При этом корпус 1 гидроцилиндра и поршень 3 с толкателем 4 перемешаются друг относительно друга, а толкатель подходит к прихвату 16, и корпус 1 гидроцилиндра сжимает аккумулирующие пружины 12. Гайка

6 навинчивается на толкатель 4 до упора в крышку 2 корпуса 1 гидроцилиндра. Снимают рабочее давление и отсоединяют подводящие шланги. Деталь закреплена в приспособлении. Для снятия детали подсоеди66II8l

Составитель М. Эмерель

Редактор М. Васильева Техред О. Луговая Корректор Е. Папп

Заказ 2408/31 Тираж 1138 Подписное

ЦНИИ ПИ Государственного комитета СССР по делам изобретении н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 няют подводящие шланги, отвинчивают гайку 6 и снимают рабочее давление.

Предлагаемая конструкция обеспечивает надежное закрепление детали в зажимном приспособлении, работающем как в полуавтоматическом так и в автоматическом цикле. I!pe этом величина хода штока ограничивается только габаритами гидроцилиндра.

Формула изобретения

Гидроцилиндр для зажимного приспособления, содержащий корпус, установленный в последнем поршень с толкателем и аккумулирующую пружину, отличающийся тем что, с целью расширения технологических возможностей, гидроцилиндр дополнительно содержит опорный элемент, в акуумулирующая пружина установлена между корпусом и опорным элементом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

10 № 433307, кл. F 16 J 1!/00, 1972.
