Реферат

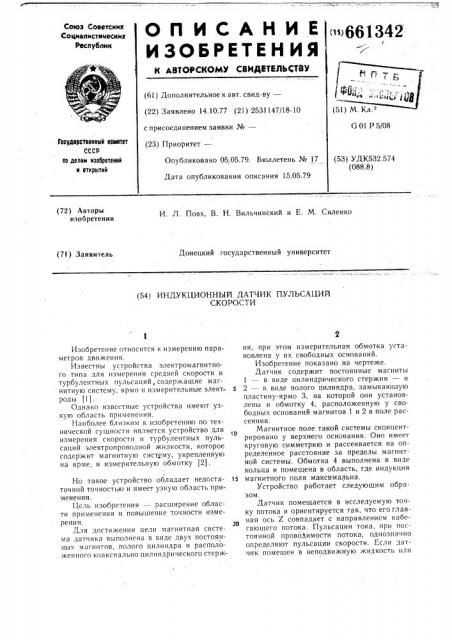

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ABTOICNOMY СВИДЕТЕЛЬСтВМ

Союз Совфтскик

Социалистмцеских

Ресаубпик 1>661342 ф (51 (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.10.77 (21) 2531147/18-10 с присоединением заявки №вЂ”

G01 Р5/08

Государственный номнтет

СССР оо делам нзобретеннй н открытнй (23) Приоритет—

Опубликовано 05.05.79. Бюллетень № 17 (53) УДК532.574 (088.8) Дата опубликования описания 15.05.79 (72) Авторы изобретения

И. Л. Повх, В. Н. Вильчинский и Е. М. Силенко

Донецкий государственный университет (71) Заявитель (54) ИНДУКЦИОННЫЙ ДАТЧИК ПУЛЬСАЦИЙ

СКОРОСТИ

Изобретение относится к измерению параметров движения.

Известны устройства электромагнитного типа для измерения средней скорости и турбулентных пульсаций, содержащие магнитную систему, ярмо и измерительные элект- 5 роды (1).

Однако извсстные устройства имеют узкую область применения.

Наиболее близким к изобретению по технической сущности является устройство для измерения скорости и турбулентных пульсаций электропроводной жидкости, которое содержит магнитную систему, укрепленную на ярме, и измерительную обмотку (2j.

Но такое устройство обладает недоста- 15 точной точностью и имеет узкую область применения.

Цель изобретения — расширение области применения и повышение точности измерения.

Для достижения цели магнитная система датчика выполнена в виде двух постоянных магнитов, полого цилиндра и расположенного коаксиально цилиндрического стержня, при этом измерительная обмотка установлена у их свободных оснований.

Изобретение показано на чертеже.

Датчик содержит постоянные магниты

1 — в виде цилиндрического стержня — и

2 — в виде полого цилиндра, замыкающую пластину-ярмо 3, на которой они установлены и обмотку 4, расположенную у свободных оснований магнитов 1 и 2 в поле рассеяния.

Магнитное поле такой системы сконцентрировано у верхнего основания. Оно имеет круговую симметрию и рассеивается на определенное расстояние за пределы магнитной системы. Обмотка 4 выполнена в виде кольца и помещена в область, где индукция магнитного поля максимальна.

Устройство работает следующим образом.

Датчик помещается в исследуемую точку потока и ориентируется так, что его главная ось Z совпадает с направлением набегаюц его потока. Пульсации тока, при постоянной проводимости потока, однозначно определяют пульсации скорости. Если датчик помещен в неподвижную жидкость илн

661342

Формула изобретения

Составитель В. Назарова

Редактор С. Головенко Техред О. Луговая Корректор М. Вигула

Заказ 2432/40 Тираж! 080 Подписное

ЦН ИИ П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П П П «П атент», r. Ужгород, ул. Проектная, 4 ламинарный поток, пульсирующий индуцированный ток также равен нулю, и сигнала с датчика нет. В случае турбулентного потока пульсирующий в жидкости ток индуцирует в обмотке 4 переменную ЭДС, по величине которой можно судить о пульсациях скорости потока.

Датчик скорости является безьшерциоп ;».-ным. Преимущество предлагаемой конструк.ции заключается в том, что l3 пей отсутствуют контактирующие с жидкостью электроды, в результате чего градуировочная характеристика его не изменяется в процессе работы и с течением времени. Датчик предназначен для работы в любой электропроводной среде, при этом его работоспособность сохраняется при уменьшении проводимости среды вплоть до проводимости воды озер и рек.

Индукционный датчик пульсаций скорости, содержащий магнитную систему, укрепленную на ярме, и измерительную обмотку, отличаюи1ийся тем, что, с целью расширения области применения и повышения точности измерения, магнитная система выполнена в виде двух постоянных магнитов, полого цилиндра и расположенного коаксиально цилиндрического стержня, при этом измерительная обмотка установлена у их свободных оснований.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 396626, кл. G 01 P 5/08, 1971.

2. Авторское свидетельство СССР № 315121, кл. G 01 P 5/08, 1970.
