Способ копирования перемещения штучных тел на сортировочном транспортере

Способ копирования перемещения штучных тел на сортировочном транспортере

Иллюстрации

Показать все

Реферат

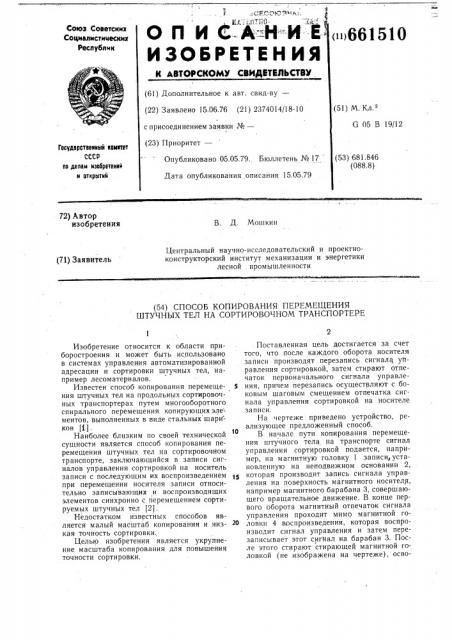

ОП И

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Республик (()) 661510

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву— (22) Заявлено 15.06.76 (21) 2374014/18-10 с присоединением заявки №вЂ” (51) М. Кл.

G 05 В 19/12 (23) Приоритет—

Гвсудврствевный квиктет

СССР по делам мзобретенкй и аткрытий

Опубликовано 05.05.79. Бюллетень №17

Дата опубликования описания 15.05.79 (53) 681.846 (088.8) 72) Автор изобретения

В. Д. Мошки н

Центральный научно-исследовательский и проектноконструкторский институт механизации и энергетики лесной промышленности (71) Заявитель (54) СПОСОБ КОПИРОВАНИЯ ПЕРЕМЕЩЕНИЯ

ШТУЧНЫХ ТЕЛ HA СОРТИРОВОЧНОМ ТРАНСПОРТЕРЕ

Изобретение относится к области приборостроения и может быть использовано в системах управления автоматизированной адресации и сортировки штучных тел, например лесоматериалов.

Известен способ копирования перемеще- 5 ния штучных тел на продольных сортировочных транспортерах путем многооборотного спирального перемещения копирующих эле ментов, выполненных в виде стальных шариков (1) .

Наиболее близким по своей технической сущности является способ копирования перемещения штучных тел на сортировочном транспорте, заключающийся в записи сигналов управления сортировкой на носитель записи с последующим их воспроизведением при перемещении носителя записи относительно записывающих и воспроизводящих элементов синхронно с перемещением сортируемых штучных тел (2).

Недостатком известных способов является малый масштаб копирования и низкая точность сортировки.

Целью изобретения является укрупнение масштаба копирования для повышения точности сортировки.

Поставленная цель достигается за счет того, что после каждого оборота носителя записи производят перезапись сигнала, управления сортировкой, затем стирают отпечаток первоначального сигнала управления, причем перезапись осуществляют с боковым шаговым смещением отпечатка сигнала управления сортировкой на носителе записи.

На чертеже приведено устройство, реализующее предложенный способ.

В начале пути копирования перемещения штучного тела на транспорте сигнал управления сортировкой подается, например, на магнитную головку 1 записи, установленную на неподвижном основании 2, которая производит запись сигнала управления на поверхность магнитного носителр, например магнитного барабана 3, совершающего вращательное движение. В конце первого оборота магнитный отпечаток сигнала управления проходит мимо магнитной головки 4 воспроизведения, которая воспроизводит сигнал управления и затем перезаписывает этот сигйал на барабан 3. После этого стирают стирающей магнитной головкой (не изображена на чертеже), осво66151 г 3

Составитель Г. Мусаэлян

Редактор О. Филиппова Техред О. Луговая Корректор А, Гриценко

Заказ 2472/49 Тираж 1014 Подписное

ЦН ИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

3 бождая место для записи очередных сигналов управления. Копия магнитного отпечатка, перезаписанная магнитной головкой 5 записи йа магнитный барабан 3, затем совершает второй оборот, в конце которого 5 перезапись и стирание магнитного отпечатка повторяют. Этот цикл повторяют до тех пор, пока сигнал управления не пройдет весь путь, соответствующий, в заданном масштабе копирования, пути перемещения сбртируемого штучного тела от начала пути копирования до места адресации. В этот момент магнитный отпечаток воспроизводится, например, воспроизводящей магнитной головкой, которая воспроизводит сигнал, управления, формирующий команду на удаление сортируемого тела с транспортера.

Предложенный способ осуществляет копирование в масштабе 1:1 без, снижения надежности устройства при фронте сортировки до 110 м и количестве адресов до 20.

При этом значительно повышается точность удаления сортируемых штучных тел с транспортера, что сокращает использование ручного труда при сортировке, погрузке и выгрузки штучных тел. 25

4

Формула изобретений

Способ копирования перемещения штучных тел на сортировочном транспортере, заключающийся в записи сигналов управления сортировкой на носитель записи с последующим их воспроизведением при перемещении носителя записи относительно записывающих,и воспроизводящих элементов синхронно с перемещением сортируемых штучных тел, отличающийся тем, что, с целью укрупнения масштаба копирования, для повышения точности сортировки, после каждого оборота носителя записи производят перезапись сигнала управления сортировкой, затем стирают отпечаток первоначального сигнала управления, причем перезапись осуществляют с боковым шаговым смещением отпечатка сигнала управления сортировкой на носителе записи.

Источники информации, принятые во внимание при экспертизе

1. Штольцер Н. Г, «Автоматическое управление сортировками». М., «Лесная промышленность», 1969, с. 82 — 86.

2. Штольцер Н. Г. «Автоматическое управление сортировками», М., «Лесная промышленность», 1959, с. 71 — 82.
