Компенсатор постоянной составляещей на выходе интегрирующего операционного усилителя

Компенсатор постоянной составляещей на выходе интегрирующего операционного усилителя

Иллюстрации

Показать все

Реферат

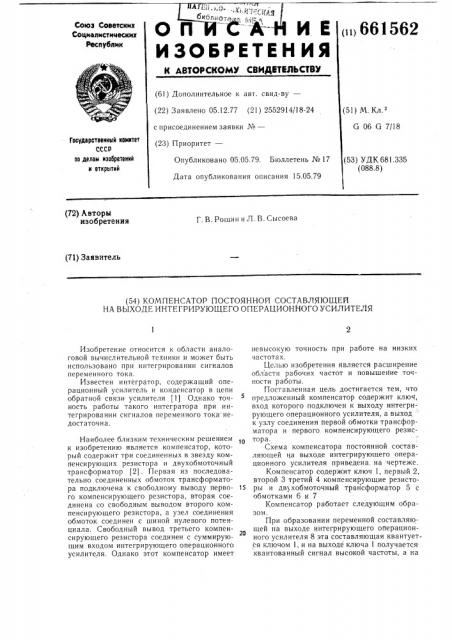

ОП АНИЕ

Союз Советских

Социалистических

Республик ()661562

И ЗОБРЕТЕ Н Nfl

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.12.77 (21) 2552914/18-24 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

G 06 G 7/18

Государстеенный номнтет

СССР па делам нзооретеннй и открытий

Опубликовано 05.05.79. Бюллетень № 17

Дата опубликования описания 15.05.79 (53) УДК 681.335 (088.8) (?2) Авторы изобретения

Г. В. Рощин и Л. В. Сысоева (?1) Заявитель (54) КОМПЕНСАТОР ПОСТОЯННОИ" СОСТАВЛЯЮЩЕЙ

НА ВЫХОДЕ ИНТЕГРИРУЮЩЕГО ОПЕРАЦИОННОГО УСИЛИТЕЛЯ

Изобретение относится к области аналоговой вычислительной техники и может быть использовано при интегрировании сигналов переменного тока.

Известен интегратор, содержащий операционный усилитель и конденсатор в цепи обратной связи усилителя (1) Однако точность работы такого интегратора при интегрировании сигналов переменного тока недостаточна.

Наиболее близким техническим решением к изобретению является компенсатор, который содержит три соединенных в звезду компенсирующих резистора и двухобмоточный трансформатор (2). Первая из последовательно соединенных обмоток трансформатора подключена к свободному выводу перво- 15 го компенсирующего резистора, вторая соединена со свободным выводом второго компенсирующего резистора, а узел соединения обмоток соединен с шиной нулевого потенциала. Свободный вывод третьего компенсирующего резистора соединен с суммирующим входом интегрирующего операционного усилителя. Однако этот компенсатор имеет невысокую точность при работе на низких частотах.

Целью изобретения является расширение области рабочих частот и повышение точности работы.

Поставленная цель достигается тем, что предложенный компенсатор содержит клюЧ, вход которого подключен к выходу интегрирующего операционного усилителя, а выход к узлу соединения первой обмотки трансформатора и первого компенсирующего резистора.

Схема компенсатора постоянной составляющей на выходе интегрирующего операционного усилителя приведена. на чертеже.

Компенсатор содержит ключ 1, первый 2, второй 3 третий 4 компенсирующие резисторы и дв хобмоточный трансформатор 5 с обмотками 6 и 7

Компенсатор работает следующим образом.

При образовании переменной составляющей на выходе интегрирующего операционного усилителя 8 эта составляющая квантуется ключом 1, и на выходе ключа 1 получается квантованный сигнал высокой частоты, а на

661562

Формула изобретения

Составитель Г. Сорокин

Техред О. Луговая Корректор Е. Лукач

Тираж 779 Подписное

ЦН И И П Х Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Редактор Л. Утехина

Заказ 2479/52 вторичной обмотке 7 трансформатора 5 наводится ЭДС, противоположная по знаку выходному напряжению ключа 1.

Так как на вход трансформатора 5 поступает сигнал высокой частоты выходной сигнал не искажается, а напряжение на обмотке 7 сдвигается на 180 по отношению к выходному напряжению усилителя 8.

При этом резисторы 2, 3, 4 подобраны таким образом, что полностью компенсируют переменную составляющую. В результате обратная связь из резистора 2 и 4 не зависит от переменной составляющей выходного сигнала, но осуществляет сильную связь постоянной составляющей и компенсирует ее.

Компенсатор постоянной составляющей на выходе интегрирующего операционного усилителя, содержащий три соединенных в звезду компенсирующих резистора и двухобмоточный трансформатор, первая из последовательно соединенных обмоток которого подключена к свободному выводу первого компенсирующего резистора, вторая обмотка грансформатора соединена со свободным выводом второго компенсирующего резистора, а узел соединения обмоток соединен с шиной нулевого потенциала, свободный вывод треть его компенсирующего резистора соединен с суммирующим входом интегрирующего операционного усилителя, отличающийся тем, что, с целью расширения области рабочих

10 частот и повышения точности работы, он содержит ключ, вход которого подключен к выходу интегрирующего операционного усилителя, а выход — к узлу соединения первой обмотки трансформатора и первого компенсирующего резистора.

Источники информации, принятые во внимание при экспертизе

1. Справочник «Вычислительная техни20 ка», под. ред. Г. Хаски и Г. Корна. М.-Л., «Энергия», 1964, т I, с. 43, рис. 2 — 2 — 1.

2. Авторское свидетельство СССР

¹ 203329, М. кл. G 06 G 7/18, 1966.
